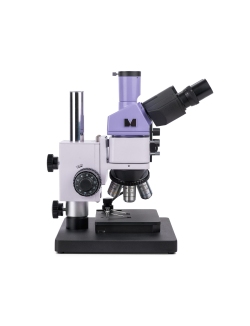

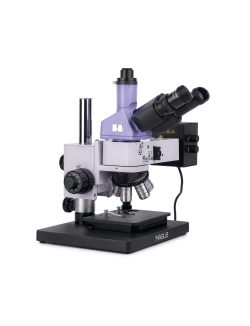

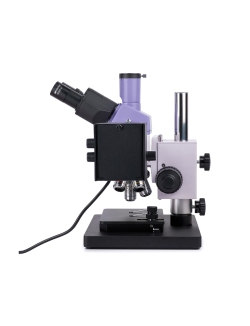

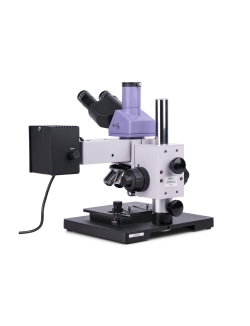

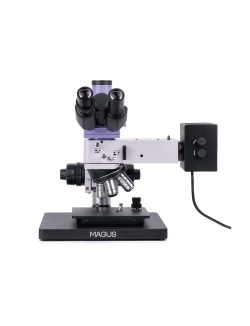

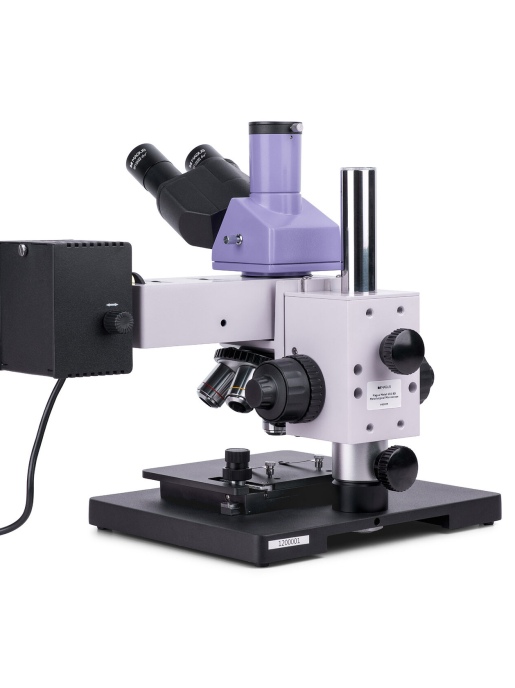

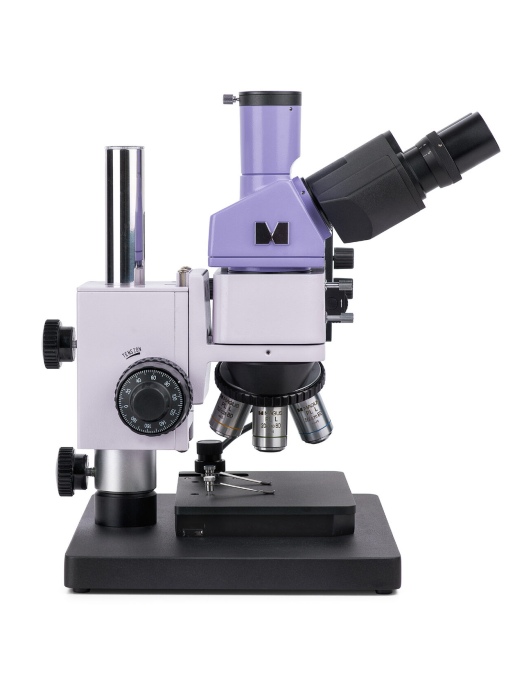

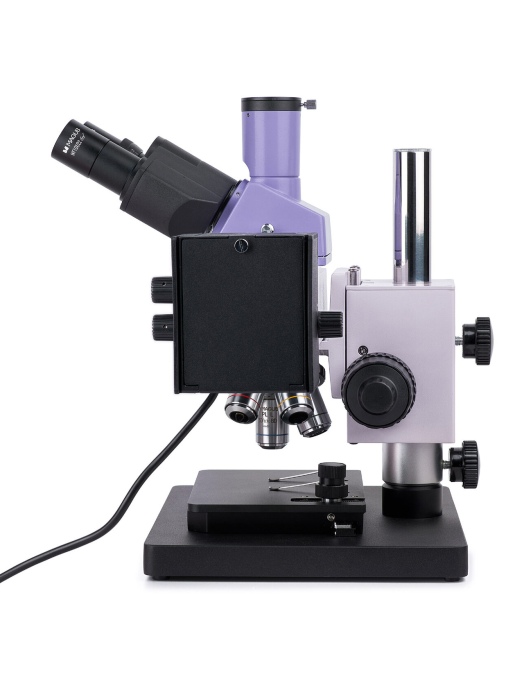

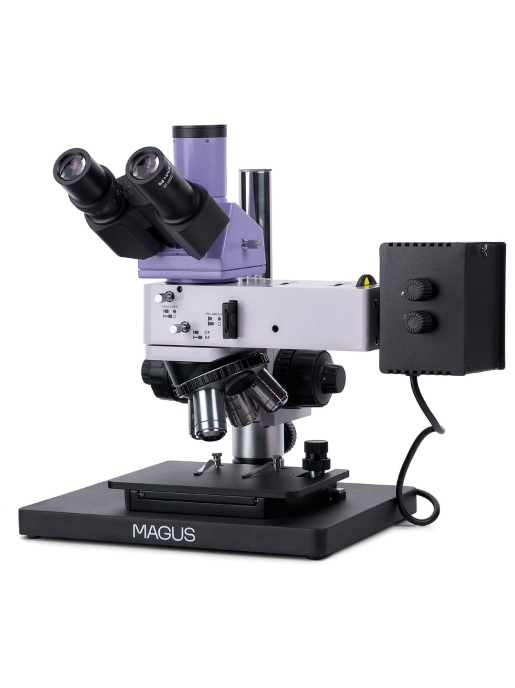

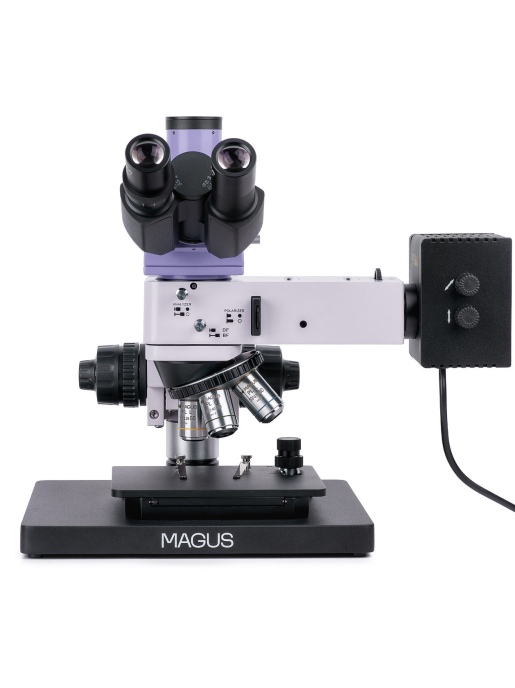

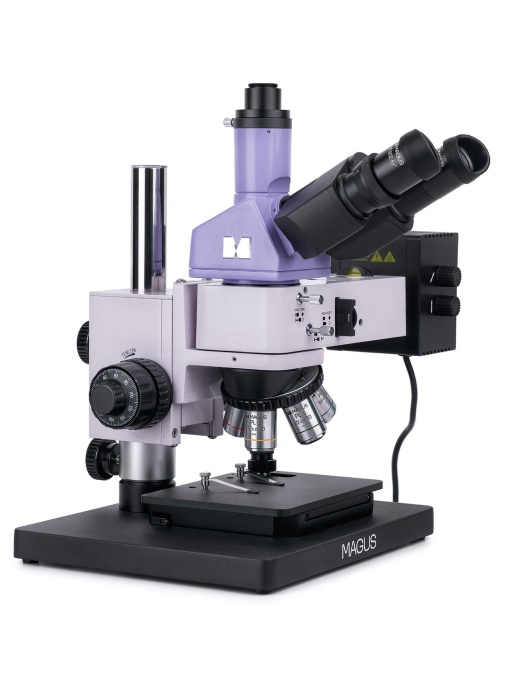

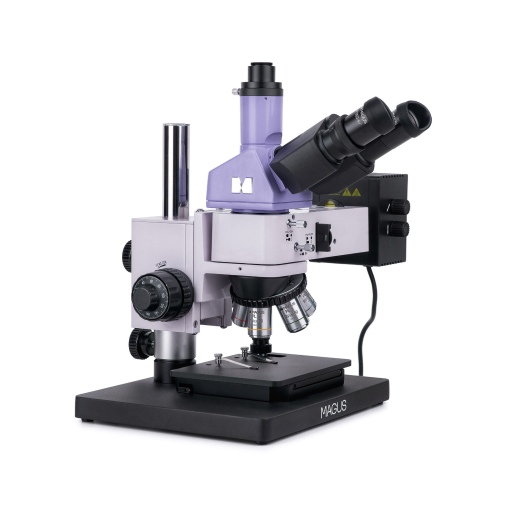

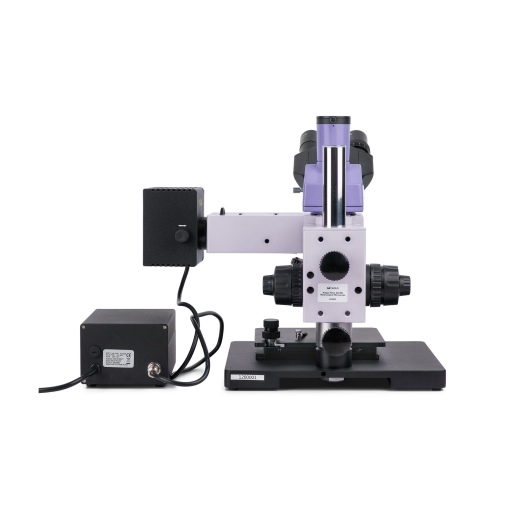

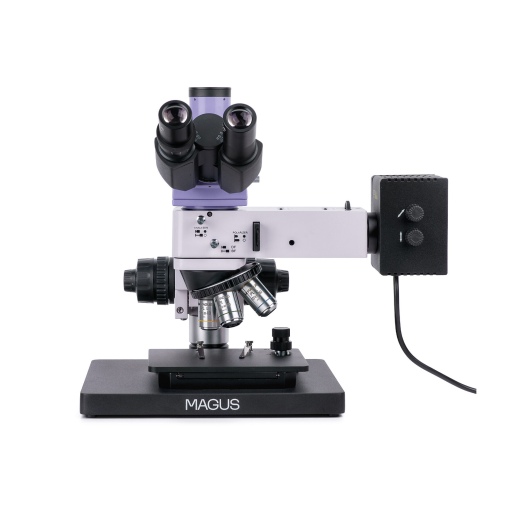

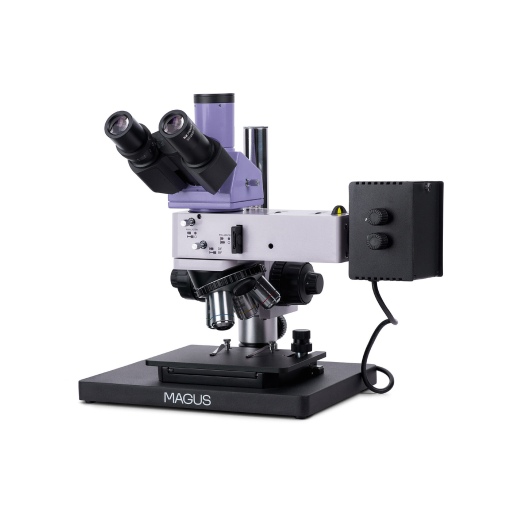

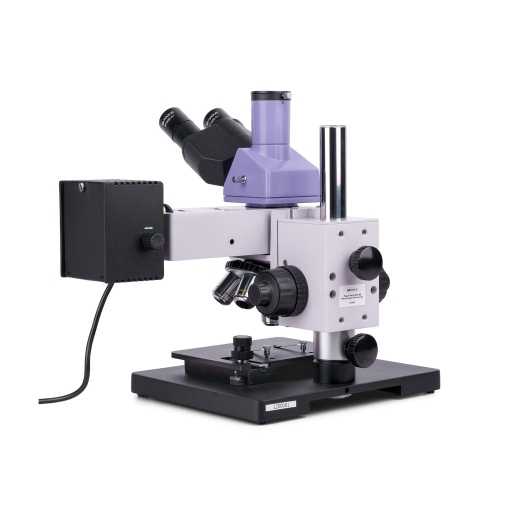

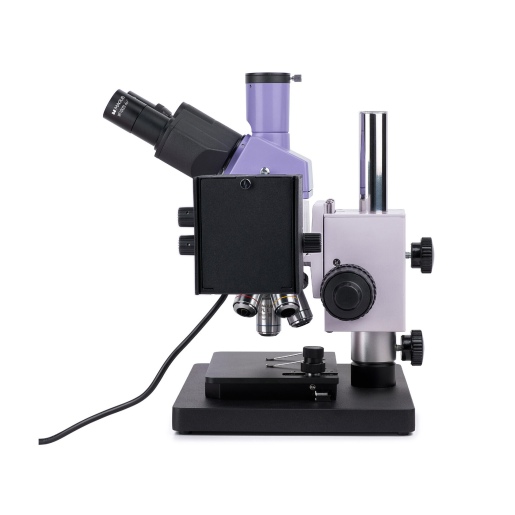

Металлографический микроскоп MAGUS Metal 630 BD
Увеличение: 50–500х. Компактный штатив, тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт.
Основные особенности
- Применяется для изучения непрозрачных объектов любой высоты и геометрии
- Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
- Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
- Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
- Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
- В отраженном свете доступны методы светлого поля, темного поля и простой поляризации
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Компактный штатив позволяет свободно устанавливать микроскоп в малогабаритной мебели
- Установка оптического блока на штатив индивидуального дизайна позволит интегрировать микроскоп в производственную линию.
- Большой выбор дополнительных окуляров и объективов
Универсальный микроскоп не ограничивает высоту и геометрию объектов исследования, работает в условиях ограничения пространства и предполагает модернизацию штатива под конкретные требования производственной линии.
Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля, темного поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах."
Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

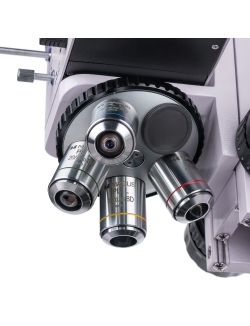

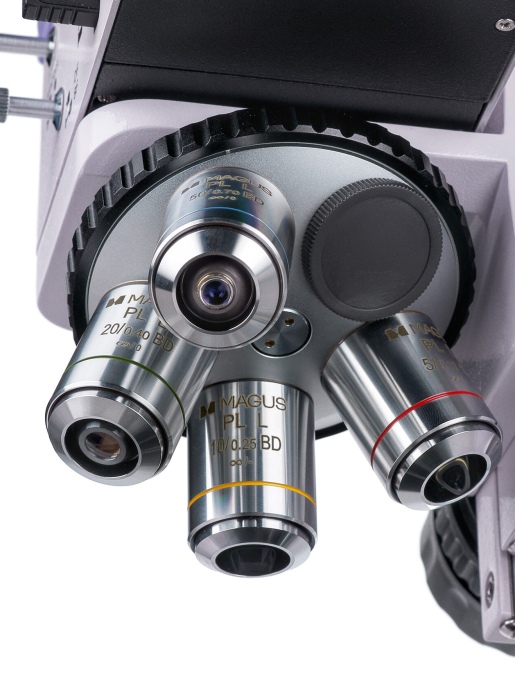

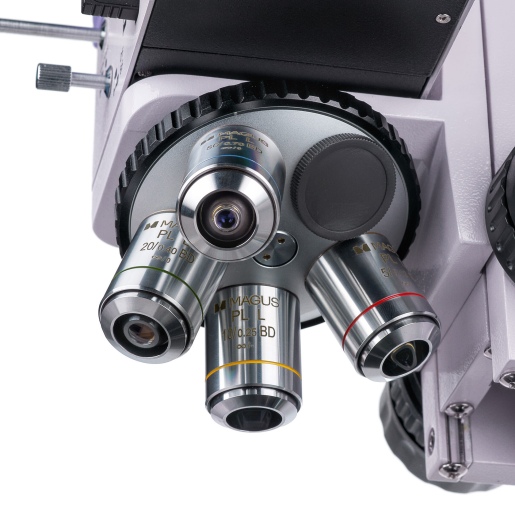

Револьверное устройство
Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом и темном поле.

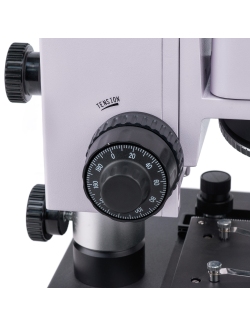

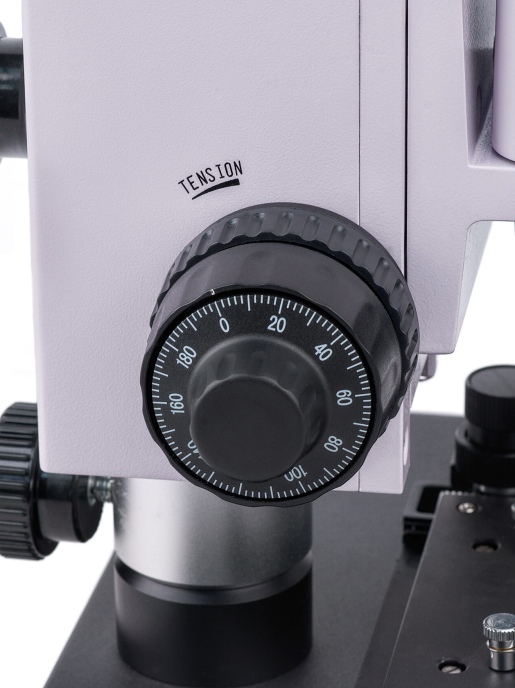

Фокусировка

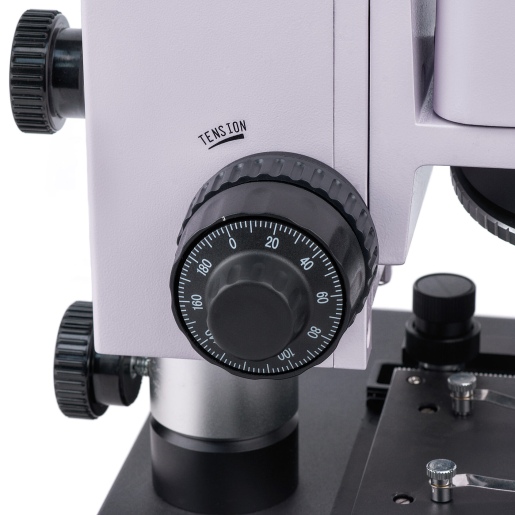

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Настройка фокуса происходит плавно и без усилий. Предусмотрена регулировка жесткости хода грубой фокусировки.

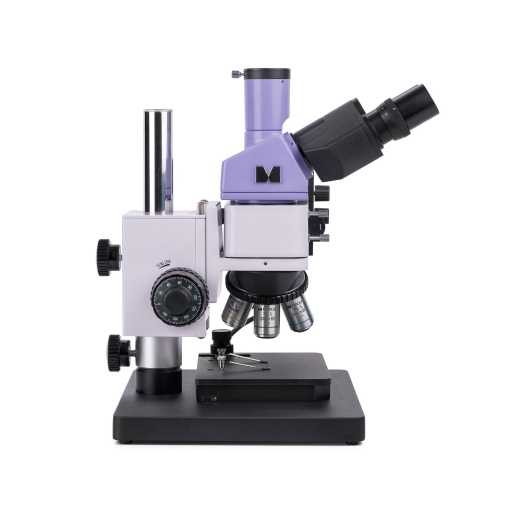

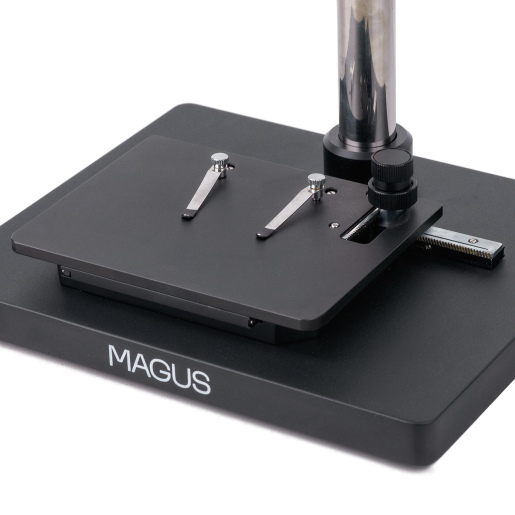

Штатив

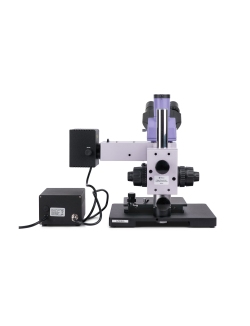

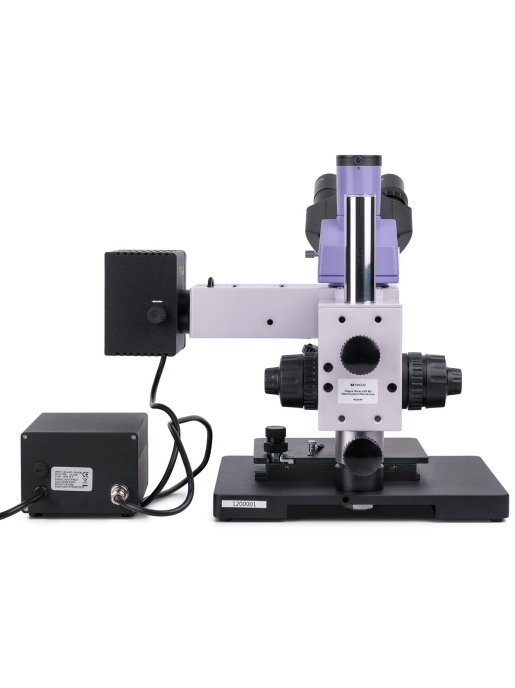

Микроскоп помещается на полках высотой 40 см и больше благодаря компактному штативу. Оригинальная конструкция штатива и механизма фокусировки не ограничивает высоту объектов исследования, а двухкоординатный столик удобен для работы с небольшими объектами. Оптический блок вместе с осветительной частью микроскопа устанавливается на штатив индивидуального дизайна и встраивается в производственную линию.
Источник света
В осветителе отраженного света стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

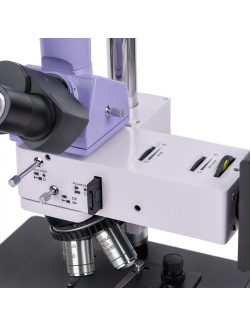

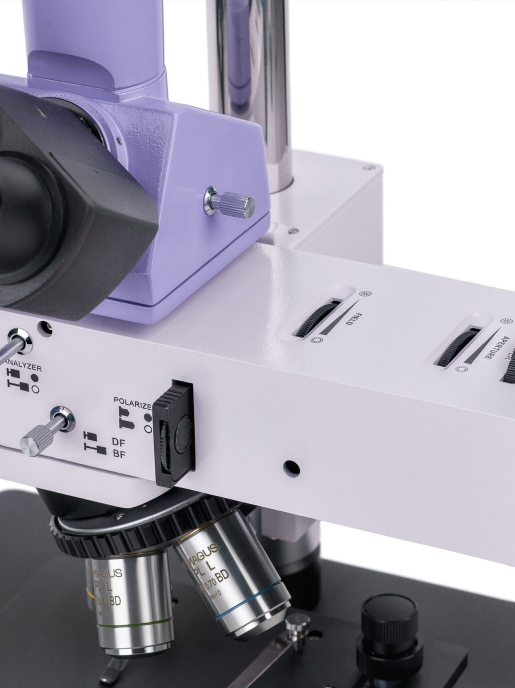

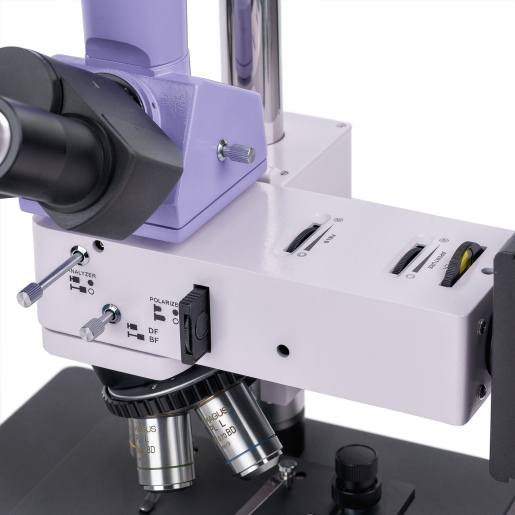

Осветительная система отраженного света
Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров. Устройство для работы по методу темного поля встроено в насадку осветителя отраженного света.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Технические характеристики
Конструкция микроскопа: прямой
Поле изображения: плоское
Методы исследования в отраженном свете: светлое поле, темное поле, поляризованный свет
Увеличение микроскопа, крат: 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
Длина тубуса: бесконечность (∞)
Визуальная насадка: тринокулярная
Тип визуальной насадки: Зидентопф
Угол наклона визуальной насадки: 30°
Межзрачковое расстояние, мм: 48–75
Посадочный диаметр окуляров, мм: 30
Диоптрийная коррекция: ±5D на левом тубусе
Окуляры, крат/поле, мм: 10х/22, удаленный зрачок 10 мм (*опция: 10x/22 со шкалой, 12,5x/14, 15х/15, 20х/12, 25х/9)
Револьверное устройство: на 5 объективов
Тип коррекции объективов: планахроматы, рассчитанные на длину тубуса «бесконечность» (∞), парфокальная высота 45 мм
Объективы, метод контрастирования: темное поле
Объективы, крат/апертура/рабочее расстояние, мм: PL L5х/0,12/9,7 BD, PL L10х/0,25/9,3 BD, PL L20х/0,40/7,2 BD, PL L50х/0,70/2,5 BD (*опция: PL L40х/0,60/3,0 BD, PL L60x/0,70/1,9 BD, PL L80x/0,80/0,8 BD, PL L100х/0,85/0,4 BD (сухой))

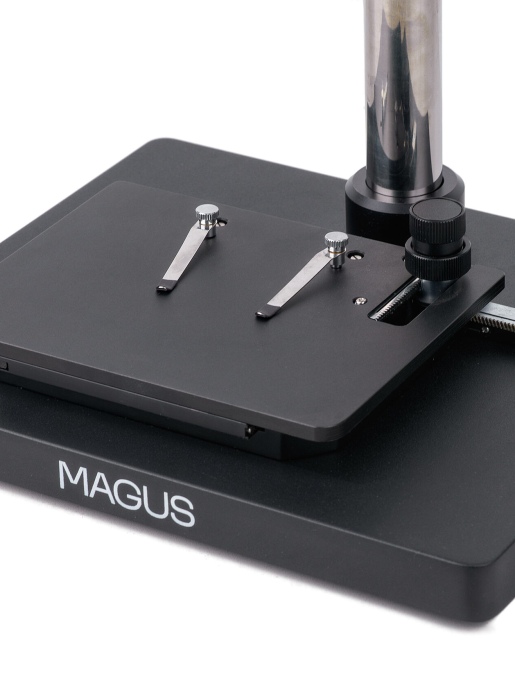

Предметный столик: 185x140 мм, двухкоординатный механический; размер основания микроскопа: 300x240 мм
Диапазон перемещения столика по осям X и Y, мм: 35/30
Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон
Цена деления тонкой фокусировки, мкм: 2
Механизм регулировки жесткости грубой фокусировки: есть
Способ освещения: отраженный свет
Осветительная система отраженного света: устройство для работы по методу темного поля, встроенные полевая и апертурная диафрагмы, встроенный анализатор и съемный поляризатор; светофильтры: матовый, желтый, зеленый, синий
Источник отраженного света: галогенная лампа 12 В/50 Вт, с регулируемой яркостью
Источник питания, В/Гц: сеть переменного тока, 220±22/50
Диапазон рабочих температур, °C: 5… 35
Диапазон рабочей влажности, %: 20… 80

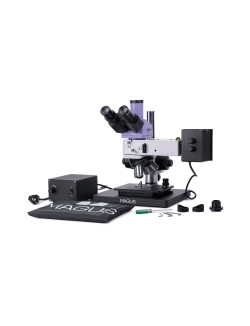

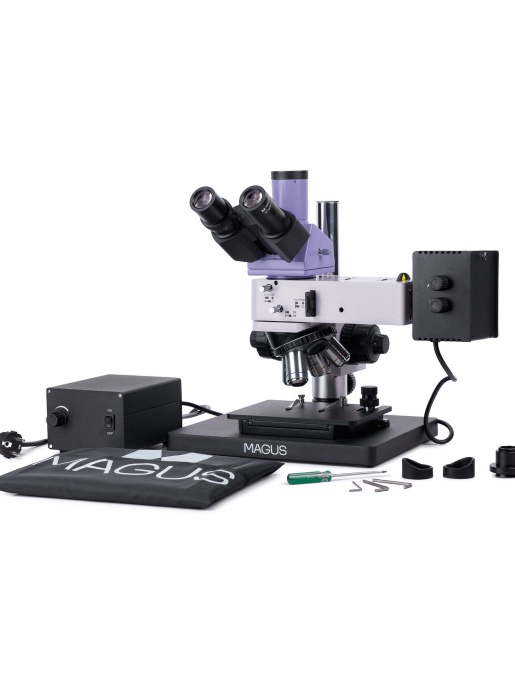

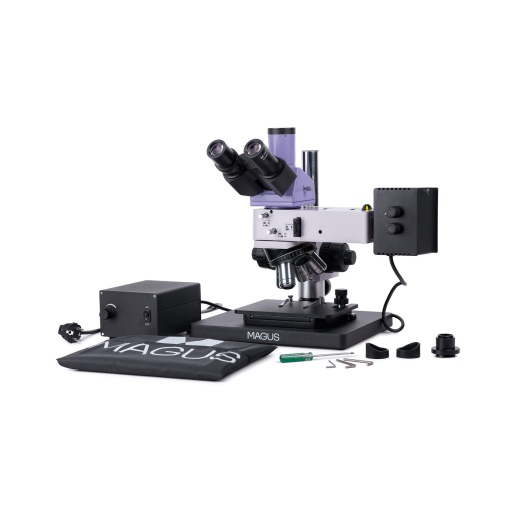

Комплект поставки
- Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок питания
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Цифровая камера
- Калибровочный слайд
