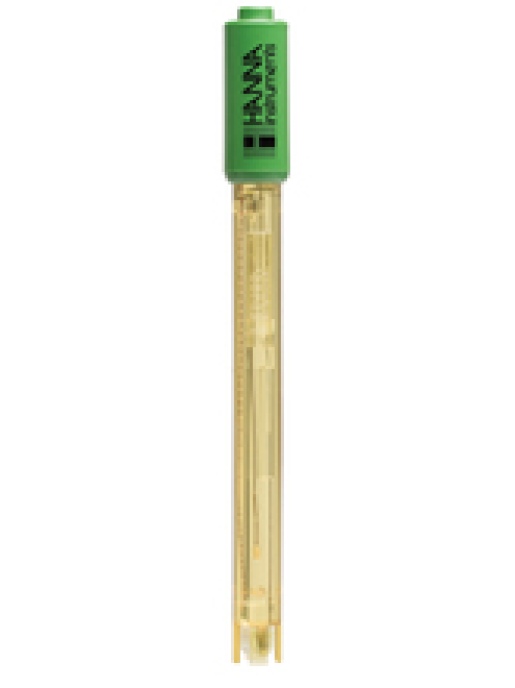

Комбинированный рН-электрод общего назначения HANNA Instruments HI12303

Этот тип разъема имеются у конкретных приборов, таких как HI98190. pH-электрод HI12303 имеет одну керамическую диафрагму во внешней контрольной ячейке, а сферическая часть, чувствительная к pH, изготовлена из стекла общего назначения и защищена ребрами прочного корпуса PEI. Это конструктивное решение выгодно отличается при измерениях с помощью портативных приборов благодаря долговечности и тому, что датчик не требует технического обслуживания, кроме очистки и калибровки.

• Химически стойкий корпус PEI
• Двойная диафрагма
• Стекло общего назначения (GP)

Hanna Instruments предлагает широкий выбор pH-электродов, предназначенных для самых разных применений. Тип стекла, используемого для определения рН, форма колбы, материал корпуса, тип диафрагмы, тип электрода сравнения и используемый электролит - это лишь некоторые из конструктивных соображений.

В HI12303 используется стекло общего назначения (GP), сферическая колба, корпус из полиэфиримида (PEI), одинарная керамическая фритта и двойной солевой мостик.

Сферическая мембрана

Сферическая колба предназначена для общего использования. Другие формы наконечника включают коническую мембрану для проникновения и плоскую мембрану для измерения на поверхности.

Корпус электрода ПЭИ

Корпус электрода PEI (полиэфиримид) подходит для широкого спектра применений и отлично подходит для полевых измерений благодаря своей долговечности. Экранирование вокруг сферической стеклянной мембраны сводит к минимуму поломку из-за случайного удара или падения электрода. Пластик PEI - это высококачественный пластик, химически стойкий ко многим агрессивным химическим веществам.

Электрод сравнения с двойной диафрагмой

Электрод с двойной диафрагмой имеет внутренний отсек, окружающий контрольный провод. Ионы серебра присутствуют в электролите внутреннего отсека, в котором находится эталонный провод Ag/AgCl; электролит вне этого отсека не содержит серебра. Конструкция с двойным солевым мостиком означает, что серебро из электрода практически не попадает в образец. Такая конструкция позволяет проводить измерения в тех случаях, когда ионы серебра в образце нежелательны или вероятно образование осадков серебра на стыке.

Quick Connect Din разъем

В HI12303 используется быстроразъемный DIN-разъем, который упрощает установку и извлечение датчика. Этот тип разъема имеется у прибора

Сравнение электродов с одинарным и двойным солевым мостиком

Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать.

Система фирмы Hanna с двойным солевым мостиком, как следует из названия, имеет два солевых мостика, лишь один из которых контактирует с образцом, как это показано на рисунке. В агрессивных условиях таже, очевидно, сохранится тенденция к поступлению образца в электрод сравнения. Однако, так как электрод сравнения физически отделен от внешней области с электролитом, то загрязнение электрода минимально. Вероятность засорения диафрагмы в электроде с двойным солевым мостиком также снижается, так как применяются растворы не содержащие серебро. Так как нет серебра, то и нет осадка, который может засорить диафрагму.
