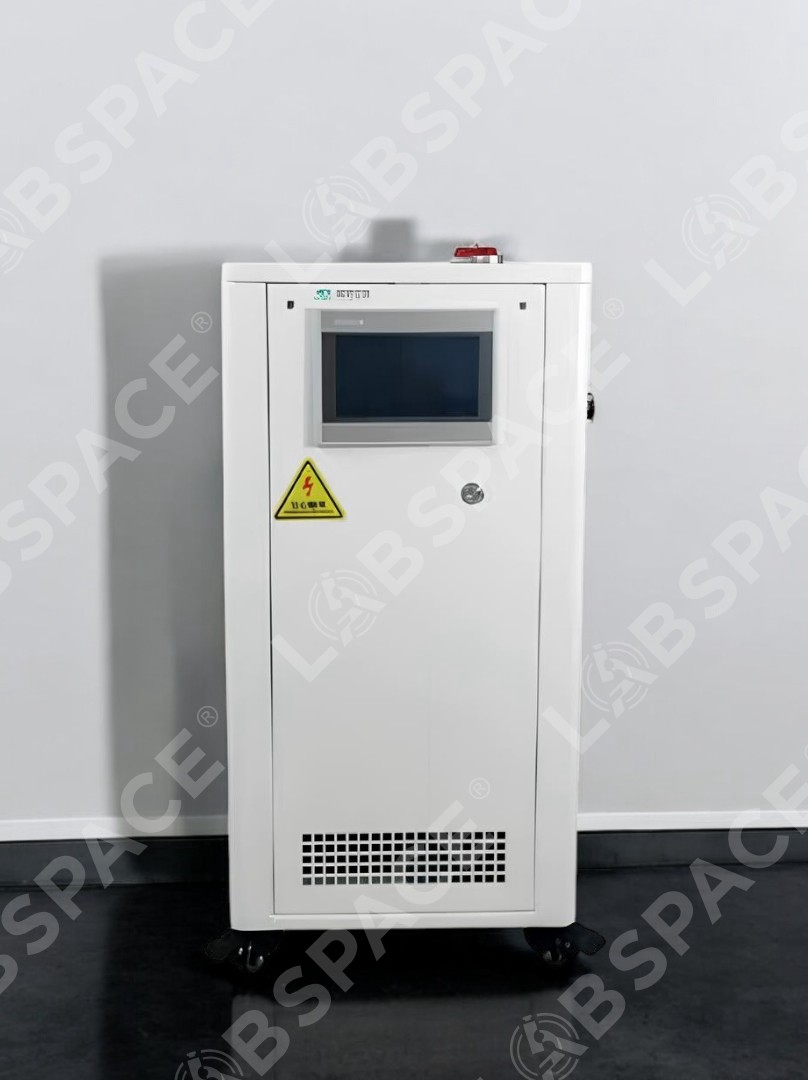

Процесс-термостат SCIENTZ H250W-30

Система H250W-30 от SCIENTZ демонстрирует превосходные характеристики и высокий уровень интеллектуального контроля температуры. Предлагает диапазон температур от 65°C до 300°C, что делает её идеальным решением для самых различных отраслей. Оборудование обеспечивает точность регулировки температуры до ±0,5°C, а мощность нагрева составляет от 6 кВт до 25 кВт.

Конструкция:

Устройство, созданное для нагрева и контроля температуры, включает в себя разнообразные компоненты, такие как циркуляционный насос, нагревательная труба, теплообменник для охлаждения, электромагнитный клапан, расширительный бак, газожидкостный сепаратор, предохранительная труба, выпускной клапан, датчики, манометр среднего давления и контроллер.

Функции:

• Система управления: ПИД-регулятор с нечеткой логикой.
• Точность: регулировка температуры теплоносителя — ±0,5°C, а реакционного материала — ±1°C.
• Корпус: изготовлен из холоднокатанного листового металла с защитным покрытием.
• Протокол связи: интерфейс RS 485 с поддержкой протокола MODBUS RTU.
• Диапазон средних температур: 50 °C ~ 200 °C.
• Панель управления: 7-дюймовый цветной сенсорный экран для отображения и записи данных о температуре.
• Объект термостатирования: контроль температуры материала и теплоносителя с возможностью выбора.
• Контроль разницы температур: отображение разницы температур между рубашкой реактора и материалом.
• Редактирование программы: поддержка до 5 программ по 30 шагов в каждой.
• Температурная обратная связь: контроль температуры оборудования, выходного отверстия и материала реактора с использованием внешнего датчика PT100.
• Защита безопасности: включает функции самодиагностики, защиту от перегрузки, реле высокого давления, тепловую защиту и защиту от низкого уровня жидкости.
• Замкнутая циркуляционная система: полностью закрыта, что предотвращает образование масляного тумана при высоких температурах.

Области применения:

Широко применяются в различных отраслях, включая пищевую промышленность, университетские лаборатории, научно-исследовательские институты, автомобилестроение, биофармацевтику, нефтехимию, сельское хозяйство, а также аэрокосмическую и полупроводниковую промышленность.

Взрывозащищенный шкаф:

Модели с водяным охлаждением, такие как EXPXdmbIBT4 и EXPXdmbiCt4, разработаны в соответствии с национальным стандартом GB3836.5-2004 и подходят для эксплуатации в средах с опасными газами и пылью. Маркировка взрывозащищенности — Expxdmb lCT4, сертификат взрывозащищенности — GYB091118.

Шкаф положительного давления включает систему, подающую чистый сжатый воздух, создавая небольшое положительное давление в камере, что предотвращает попадание опасных газов и обеспечивает взрывозащиту. Продукт также оснащён интеллектуальной системой централизованного управления, текстовым ЖК-дисплеем, автоматической вентиляцией и системой сигнализации о неисправностях.

Конструкция шкафа:

Шкаф положительного давления разделен на две зоны: одна предназначена для установки не взрывозащищенных приборов, а другая — для взрывозащищенного блока управления и системы регулирования давления. Корпус шкафа выполнен из холоднокатанной стали толщиной 2–3 мм, а вентиляционные трубы — из оцинкованной стали, кабели подключаются через специальные устройства.

Показатели безопасности:

• Давление >280 Па: активируется автоматическая вытяжка.
• Давление <80 Па: срабатывает сигнал тревоги.
• Давление <50 Па: автоматически отключается электроснабжение.

Как это работает:

При подаче внешнего тока 220 вольт на блок управления, электромагнитный клапан открывает воздушный трубопровод, позволяя сжатому воздуху поступать в камеру положительного давления после фильтрации. Опасные газы выводятся через выхлоп, и как только уровень газа становится безопасным, происходит автоматическое замыкание контакта, позволяя оборудованию работать внутри шкафа.

Регулировка давления:

Регулировка положительного давления осуществляется с помощью ручки односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а в обратном направлении — уменьшает. Рекомендуемое давление составляет 250 Па. Если регулировка не происходит, необходимо проверить состояние фильтра и герметичность камеры.

При эксплуатации шкафа в опасных зонах, если давление опускается ниже 50 Па, блокировочный контакт должен быть отключён в зоне 1. В зоне 2 контакт может оставаться разомкнутым до решения проблемы. Важно удостовериться, что давление снова превышает 50 Па.

Система охлаждения:

Метод водяного охлаждения управляет поступлением охлаждающей воды в теплообменник, эффективно удаляя мусор тепло и поддерживая стабильную температуру внутри шкафа.

Изоляция и взрывозащита:

Электрический шкаф (взрывозащищенного типа) включает:

• Отдельную камеру для проводки.
• Независимый теплоотвод для мощностей выше 7,5 кВт с алюминиевым взрывозащищенным корпусом.
• Полностью алюминиевую конструкцию.
• Возможность работы с дисплеями размером 7 дюймов и более.

Компрессоры могут быть выполнены в взрывозащищенном исполнении или с силиконовым уплотнением, с применением искробезопасного упаковочного процесса для клеммных блоков.

Циркуляционный вентилятор и насос также имеют взрывозащищенные компоненты, а датчики температуры и давления защищены и устанавливаются в различные зоны для повышения безопасности.
