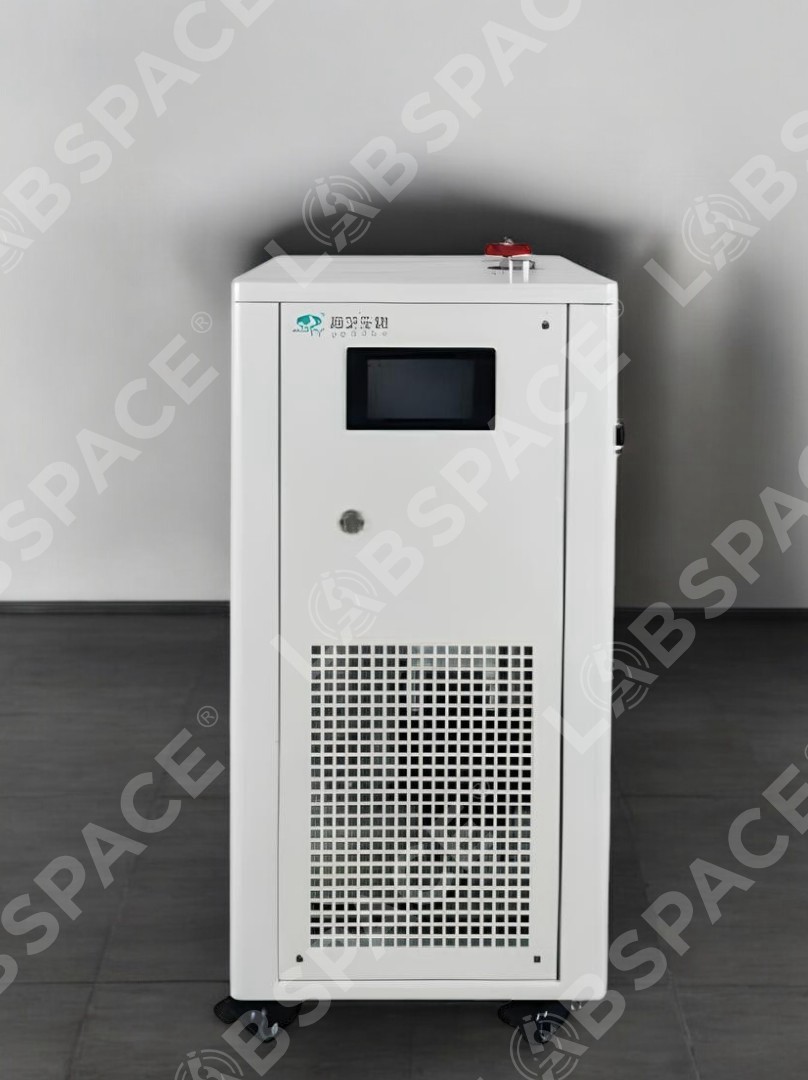

Процесс-термостат SCIENTZ H25W-20

Система нагрева и контроля температуры H25W-20 от SCIENTZ выделяется отличными характеристиками и высокоточным интеллектуальным контролем. Она позволяет регулировать температуру в диапазоне от 65°C до 200°C, что удовлетворяет потребности большинства предприятий в постоянном мониторинге температуры.

Устройство обеспечивает точность регулировки до ±0,5°C, а мощность нагрева варьируется от 0,6 кВт до 2,5 кВт.

Конструкция:

Устройство, предназначенное для нагрева и контроля температуры, состоит из множества компонентов, включая циркуляционный насос, нагревательную трубу, охлаждающий теплообменник, электромагнитный клапан, расширительный бак, газожидкостный сепаратор, предохранительную трубу, выпускной клапан, датчики, манометр среднего давления и контроллер.

Функции:

• Система управления: ПИД-регулятор с нечеткой логикой.
• Точность: регулировка температуры теплоносителя — ±0,5°C, а реакционного материала — ±1°C.
• Корпус: из холоднокатаного листового металла с защитным покрытием.
• Протокол связи: интерфейс RS 485 с поддержкой протокола MODBUS RTU.
• Диапазон средних температур: 50 °C ~ 200 °C.
• Панель управления: 7-дюймовый цветной сенсорный экран для отображения и записи данных о температуре.
• Объект термостатирования: контроль температуры материала и выходной теплопроводной среды происходит с возможностью выбора.
• Контроль разницы температур: разница температур между рубашкой реактора и материалом регулируется.
• Редактирование программы: поддержка до 5 программ по 30 шагов в каждой.
• Температурная обратная связь: осуществляется контроль температуры машины, выходного отверстия и материала реактора с использованием внешнего датчика PT100.
• Защита безопасности: включает самодиагностику, защиту от перегрузки, реле высокого давления, тепловую защиту и защиту от низкого уровня жидкости.
• Замкнутая циркуляционная система: система полностью закрыта, предотвращая образование масляного тумана при высоких температурах.

Области применения:

Системы нагрева и контроля температуры находят широкое применение в различных отраслях, таких как пищевая промышленность, университетские лаборатории, научно-исследовательские институты, автомобилестроение, биофармацевтика, нефтехимия, сельское хозяйство, аэрокосмическая, полупроводниковая и электроника.

Взрывозащищенный шкаф:

Модели с системой водяного охлаждения, такие как EXPXdmbIBT4 и EXPXdmbiCt4, спроектированы в соответствии с национальным стандартом GB3836.5-2004 и подходят для эксплуатации в условиях, связанных с взрывоопасными газами и пылью. Маркировка взрывозащищенности — Expxdmb lCT4, сертификат взрывозащищенности — GYB091118.

Шкаф положительного давления включает систему регулирования, которая подает чистый сжатый воздух, создавая небольшое положительное давление в камере, что предотвращает попадание опасных газов извне и достигает взрывозащиты. Продукт оборудован интеллектуальной системой централизованного управления, текстовым ЖК-дисплеем, автоматической вентиляцией и системой сигнализации о неисправностях.

Конструкция шкафа:

Шкаф положительного давления делится на две части: одна для установки невзрывозащищенных приборов, а другая — для взрывозащищенного блока управления и системы регулирования давления. Корпус шкафа изготовлен из холоднокатаной стали толщиной 2–3 мм, вентиляционные трубы — из оцинкованной стали, а входные и выходные кабели подключены через специальные устройства.

Показатели безопасности:

• Давление >280 Па: автоматическая вытяжка активируется.
• Давление <80 Па: срабатывает сигнал тревоги.
• Давление <50 Па: автоматически отключается питание.

Как это работает:

При подаче внешнего тока 220 вольт на блок управления, электромагнитный клапан открывает воздушный трубопровод, что позволяет сжатому воздуху попасть в камеру положительного давления после фильтрации. Опасный газ выводится через выхлоп, и как только уровень газа становится безопасным, происходит автоматическое замыкание контакта, позволяющее работать оборудованию внутри шкафа.

Регулировка давления:

Регулировка положительного давления осуществляется с помощью ручки односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а в противоположном направлении — уменьшает. Рекомендуемое значение давления составляет 250 Па. Если давление не удается отрегулировать, следует проверить состояние воздушного фильтра и герметичность камеры.

При эксплуатации шкафа в опасных зонах, если давление опускается ниже 50 Па, блокировочный контакт должен быть отключен в зоне 1. В зоне 2 контакт может оставаться разомкнутым до тех пор, пока не будет устранена проблема. Важно в такой ситуации убедиться, что давление снова превышает 50 Па.

Система охлаждения:

Метод водяного охлаждения автоматически управляет поступлением охлаждающей воды в теплообменник, выводя лишнее тепло из камеры, что обеспечивает стабильную температуру внутри шкафа.

Изоляция и взрывозащита:

Электрический шкаф (взрывозащищенного типа) имеет:

• Отдельную камеру для проводки.
• Независимый теплоотвод для мощностей выше 7,5 кВт с алюминиевым взрывозащищенным корпусом.
• Полностью алюминиевую конструкцию.
• Возможность работы с дисплеями диаметром 7 дюймов и более.

Компрессоры также могут быть выполнены в взрывозащищенном исполнении или с силиконовым уплотнением, с применением искробезопасного упаковочного процесса для клеммных блоков.

Циркуляционный вентилятор и насос также имеют взрывозащищенные компоненты, а датчики температуры и давления защищены, устанавливаются в разные зоны для повышения безопасности.
