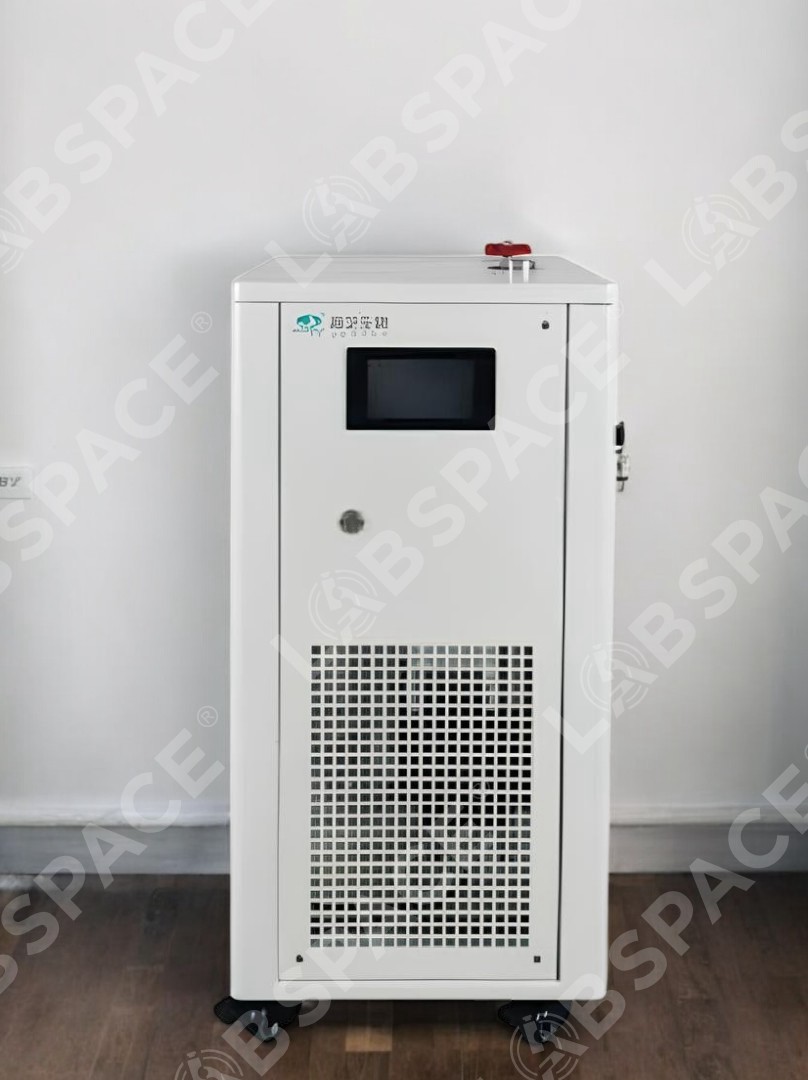

Процесс-термостат SCIENTZ H380W-20

Система H380W-20 от SCIENTZ демонстрирует выдающиеся характеристики и высокоточный интеллектуальный контроль температуры. Она позволяет регулировать диапазон температуры от 65°C до 200°C, что соответствует потребностям большинства предприятий в постоянном мониторинге.

Устройство обеспечивает точность регулировки до ±0,5°C и имеет мощность нагрева в диапазоне от 12 кВт до 38 кВт.

Конструкция:

Устройство, предназначенное для нагрева и контроля температуры, состоит из множества компонентов, таких как циркуляционный насос, нагревательная труба, охлаждающий теплообменник, электромагнитный клапан, расширительный бак, газожидкостный сепаратор, предохранительная труба, выпускной клапан, датчики, манометр среднего давления и контроллер.

Функции:

• Система управления: ПИД-регулятор с нечёткой логикой.
• Точность: регулировка температуры теплоносителя — ±0,5°C, реакционного материала — ±1°C.
• Корпус: выполнен из холоднокатаного листового металла с защитным покрытием.
• Протокол связи: интерфейс RS 485 с поддержкой протокола MODBUS RTU.
• Диапазон средних температур: 50 °C ~ 200 °C.
• Панель управления: 7-дюймовый цветной сенсорный экран для отображения и записи данных о температуре.
• Объект термостатирования: возможность выбора объектов для контроля температуры материала и выходной теплопроводной среды.
• Контроль разницы температур: регулировка разницы температур между рубашкой реактора и материалом.
• Редактирование программы: поддержка до 5 программ по 30 шагов в каждой.
• Температурная обратная связь: контроль температуры машины, выходного отверстия и материала реактора с использованием внешнего датчика PT100.
• Защита безопасности: включает самодиагностику, защиту от перегрузки, реле высокого давления, тепловую защиту и защиту от низкого уровня жидкости.
• Замкнутая циркуляционная система: полностью закрытая, предотвращает образование масляного тумана при высоких температурах.

Области применения:

Системы H380W-20 находят широкое применение в различных областях, таких как пищевая промышленность, университетские лаборатории, научно-исследовательские институты, автомобилестроение, биофармацевтика, нефтехимия, сельское хозяйство, аэрокосмическая промышленность, полупроводниковая отрасль и электроника.

Взрывозащищенный шкаф:

Модели с системой водяного охлаждения, такие как EXPXdmbIBT4 и EXPXdmbiCt4, спроектированы в соответствии с национальным стандартом GB3836.5-2004 и подходят для эксплуатации в условиях, связанных с взрывоопасными газами и пылью. Маркировка взрывозащищенности — Expxdmb lCT4, сертификат взрывозащищенности — GYB091118.

Шкаф положительного давления включает систему, подающую чистый сжатый воздух, создавая небольшое положительное давление в камере, что предотвращает попадание опасных газов извне и достигает взрывозащиты. Продукт оснащен интеллектуальной системой централизованного управления, текстовым ЖК-дисплеем, автоматической вентиляцией и системой сигнализации о неисправностях.

Конструкция шкафа:

Шкаф положительного давления делится на две части: одна для установки не взрывозащищенных приборов, другая — для взрывозащищенного блока управления и системы регулирования давления. Корпус шкафа изготовлен из холоднокатанной стали толщиной 2–3 мм, вентиляционные трубы — из оцинкованной стали, а входные и выходные кабели подключены через специальные устройства.

Показатели безопасности:

• Давление >280 Па: автоматическая вытяжка активируется.
• Давление <80 Па: срабатывает сигнал тревоги.
• Давление <50 Па: автоматически отключается питание.

Как это работает:

При подаче внешнего тока 220 вольт на блок управления, электромагнитный клапан открывает воздушный трубопровод, позволяя сжатому воздуху попасть в камеру положительного давления после фильтрации. Опасный газ выводится через выхлоп, и как только уровень газа становится безопасным, инициируется автоматическое замыкание контакта, позволяющее работать оборудованию внутри шкафа.

Регулировка давления:

Регулировка положительного давления осуществляется с помощью ручки односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а в другом направлении — уменьшает. Рекомендуемое значение давления составляет 250 Па. Если давление не удается отрегулировать, необходимо проверить состояние воздушного фильтра и герметичность камеры.

При эксплуатации шкафа в опасных зонах, если давление опускается ниже 50 Па, блокировочный контакт должен быть отключен в зоне 1. В зоне 2 контакт может оставаться разомкнутым до устранения проблемы. Важно проверить, чтобы давление снова превышало 50 Па.

Система охлаждения:

Метод водяного охлаждения автоматически управляет поступлением охлаждающей воды в теплообменник, удаляя лишнее тепло из камеры и поддерживая стабильную температуру внутри шкафа.

Изоляция и взрывозащита:

Электрический шкаф (взрывозащищенного типа) включает:

• Отдельную камеру для проводки.
• Независимый теплоотвод для мощностей выше 7,5 кВт с алюминиевым взрывозащищенным корпусом.
• Полностью алюминиевую конструкцию.
• Возможность работы с дисплеями диаметром 7 дюймов и более.

Компрессоры могут быть выполнены в взрывозащищенном варианте или с силиконовым уплотнением, с использованием искробезопасного упаковочного процесса для клеммных блоков.

Циркуляционный вентилятор и насос также имеют взрывозащищенные компоненты, а датчики температуры и давления защищены и устанавливаются в различные зоны для повышения безопасности.
