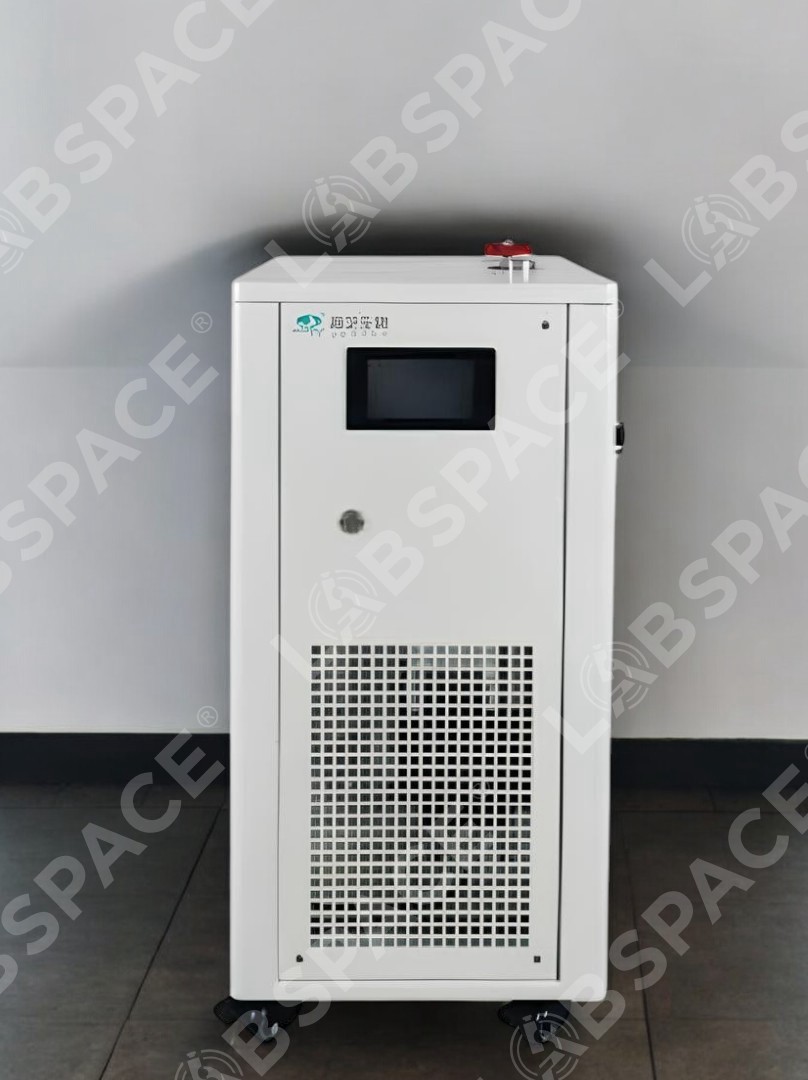

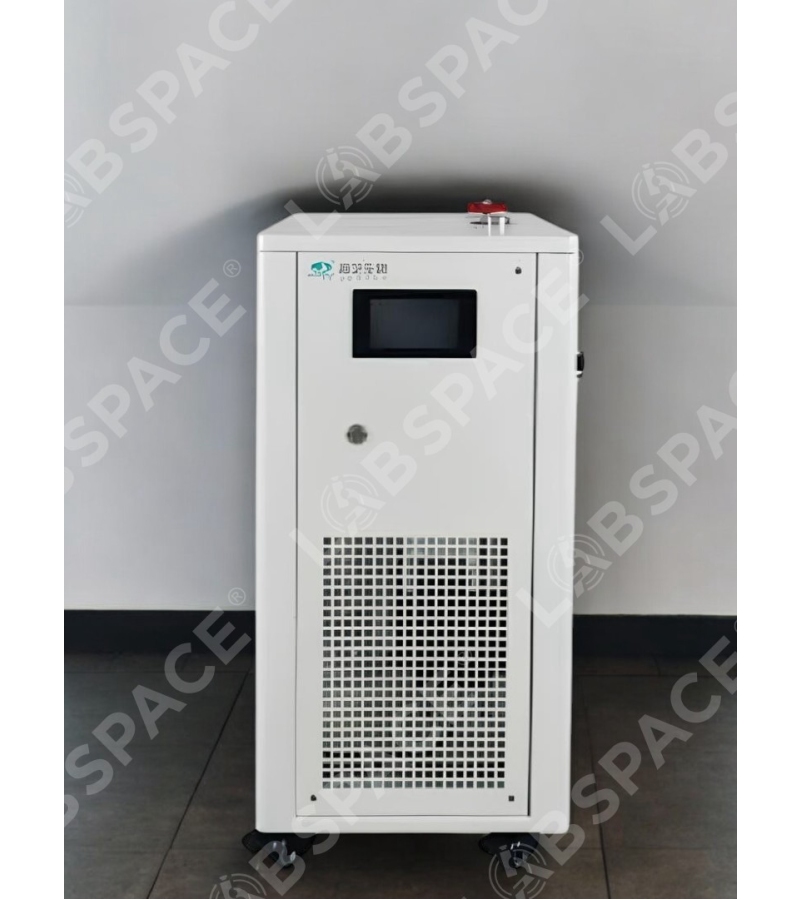

Процесс-термостат SCIENTZ H55W-20

Система нагрева и контроля температуры H55W-20 от SCIENTZ предлагает передовые характеристики и высокоточное интеллектуальное управление. Данное устройство обеспечивает регулировку температуры в диапазоне от 65°C до 200°C, что делает его отличным выбором для различных промышленных задач, связанных с постоянным мониторингом температуры.

Точность регулировки достигает ±0,5°C, а мощность нагрева вариативна и составляет от 1,8 кВт до 5,5 кВт, что обеспечивает его универсальность в использовании.

Конструкция:

Устройство H55W-20 для нагрева и контроля температуры состоит из множества компонентов, включая циркуляционный насос, нагревательную трубу, охлаждающий теплообменник, электромагнитный клапан, расширительный бак, газожидкостный сепаратор, предохранительные трубы, выпускной клапан, датчики, манометр и интеллектуальный контроллер. Все эти элементы работают в едином формате, обеспечивая надежную и стабильную работу системы.

Функции

• Система управления: ПИД-регулятор с нечеткой логикой для достижения точного контроля.
• Точность: регулировка температуры теплоносителя составляет ±0,5°C, для реакционного материала — ±1°C.
• Корпус: изготовлен из холоднокатаного листового металла с защитным покрытием, устойчивым к коррозии.
• Протокол связи: интерфейс RS 485 с поддержкой протокола MODBUS RTU.
• Диапазон температур: 50°C ~ 200°C.
• Панель управления: 7-дюймовый цветной сенсорный экран для отображения и записи температурных данных.
• Объект термостатирования: контроль температуры как материала, так и выходной теплопроводной среды с возможностью выбора.
• Контроль разницы температур: возможность регулировать разницу между температурой рубашки реактора и материалом.
• Редактирование программы: поддержка до 5 программ с 30 шагами в каждой.
• Температурная обратная связь: контроль температуры машины, выходного отверстия и реактора с использованием внешнего датчика PT100.
• Защита безопасности: включает функции самодиагностики, защиту от перегрузок, реле высокого давления, тепловую защиту и защиту от низкого уровня жидкости.
• Замкнутая циркуляционная система: полностью закрытая конструкция, предотвращающая образование масляного тумана при высоких температурах.

Области применения:

Система H55W-20 активно используется в различных отраслях, включая пищевую промышленность, университетские лаборатории, научные исследования, автомобилестроение, биофармацевтику, нефтехимию, сельское хозяйство, аэрокосмическую, полупроводниковую и электронную промышленность.

Взрывозащищенный шкаф:

Модели с системой водяного охлаждения, такие как EXPXdmbIBT4 и EXPXdmbiCt4, были разработаны в строгом соответствии с национальным стандартом GB3836.5-2004 и могут безопасно работать в условиях, связанных с взрывоопасными газами и пылью. Маркировка взрывозащищенности — Expxdmb lCT4, сертификат взрывозащиты — GYB091118.

Шкаф положительного давления оснащен системой регулирования, которая подает чистый сжатый воздух, создавая небольшое положительное давление внутри камеры. Это предотвращает проникновение опасных газов извне и обеспечивает высокий уровень безопасности. Устройство также комплектуется интеллектуальной системой централизованного управления, ЖК-дисплеем для отображения информации, автоматической вентиляцией и сигнализацией о неисправностях.

Конструкция шкафа:

Шкаф положительного давления делится на две зоны: одна предназначена для установки приборов, не имеющих взрывозащищенного исполнения, а другая — для взрывозащищенного блока управления и системы регулирования давления. Корпус шкафа изготовлен из холоднокатаной стали толщиной 2–3 мм, а вентиляционные трубы выполнены из оцинкованной стали. Входные и выходные кабели подключаются через специальные устройства, что обеспечивает безопасность и надежность соединений.

Показатели безопасности:

• Давление >280 Па: активируется автоматическая вытяжка.
• Давление <80 Па: срабатывает сигнал тревоги.
• Давление <50 Па: автоматическое отключение питания.

Как это работает

При подаче электроэнергии в 220 вольт на блок управления, электромагнитный клапан открывает доступ к воздушному трубопроводу, позволяя сжатому воздуху попасть в камеру положительного давления после фильтрации. Опасный газ выводится через выходное устройство, и как только его уровень становится безопасным, контакт автоматически замыкается, позволяя оборудованию функционировать.

Регулировка давления

Регулировка положительного давления выполняется с помощью ручки односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а в противоположном направлении — уменьшает. Рекомендуемое значение давления составляет 250 Па. Если регулировка давления не удается, необходимо проверить состояние воздушного фильтра и герметичность камеры.

Система охлаждения

Система использует водяное охлаждение, которое автоматически управляет подачей охлаждающей воды в теплообменник, позволяя безопасно выводить излишки тепла и поддерживать стабильную температуру внутри шкафа.

Изоляция и взрывозащита:

Электрический шкаф взрывозащищенного типа включает в себя:

• Отдельную камеру для проводки.
• Независимый теплоотвод для мощностей выше 7,5 кВт с алюминиевым взрывозащищенным корпусом.
• Полностью алюминиевую конструкцию.
• Возможность работы с дисплеями диаметром 7 дюймов и более.

Компрессоры могут быть в взрывозащищенном исполнении или иметь силиконовые уплотнения, с использованием искробезопасной упаковки для клеммных блоков.

Циркуляционный вентилятор и насос оснащены взрывозащищенными компонентами, а датчики температуры и давления защищены и распределены по различным зонам для повышения общей безопасности.
