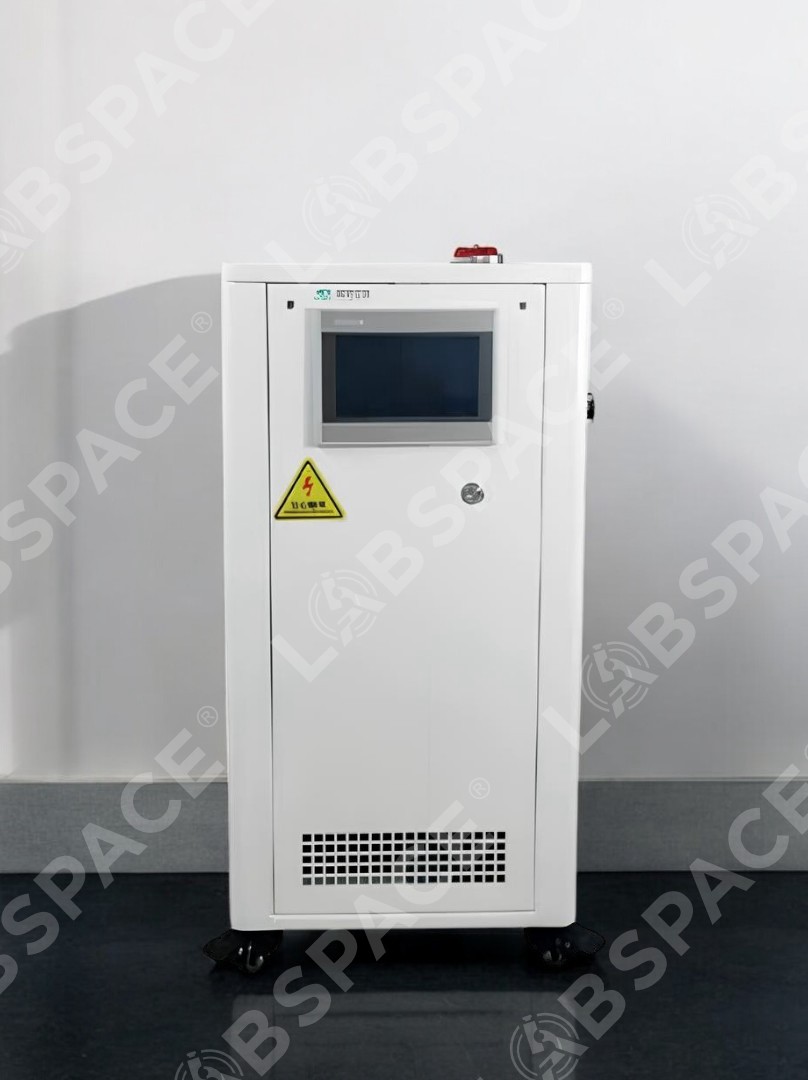

Процесс-термостат SCIENTZ H600W-30

Система H600W-30 от SCIENTZ обладает отличными характеристиками и высоким уровнем интеллектуального контроля температуры. Диапазон температур можно установить от 65°C до 300°C, что позволяет использовать оборудование в различных отраслях. Обеспечивает точность регулировки температуры до ±0,5°C, а мощность нагрева составляет от 16 кВт до 60 кВт.

Конструкция:

Устройство предназначено для нагрева и контроля температуры и включает множество компонентов, таких как циркуляционный насос, нагревательная труба, теплообменник для охлаждения, электромагнитный клапан, расширительный бак, газожидкостный сепаратор, предохранительная труба, выпускной клапан, датчики, манометр среднего давления и контроллер.

Функции:

• Система управления: ПИД-регулятор с интеллектуальной логикой.
• Точность: регулировка температуры теплоносителя — ±0,5°C, реакционного материала — ±1°C.
• Корпус: сделан из холоднокатаного листового металла с защитным покрытием.
• Протокол связи: интерфейс RS 485 с поддержкой протокола MODBUS RTU.
• Диапазон средних температур: 50 °C ~ 200 °C.
• Панель управления: 7-дюймовый цветной сенсорный экран для отображения и записи температурных данных.
• Объект термостатирования: контроль температуры материалов и теплоносителей с возможностью выбора.
• Контроль разницы температур: отображение различий температур между рубашкой реактора и материалом.
• Редактирование программы: поддержка до 5 программ по 30 шагов в каждой.
• Температурная обратная связь: мониторинг температуры оборудования, выходного отверстия и материала реактора с использованием внешнего датчика PT100.
• Защита безопасности: включает функции самодиагностики, защиту от перегрузки, реле высокого давления, тепловую защиту и защиту от низкого уровня жидкости.
• Замкнутая циркуляционная система: полностью герметична, предотвращая образование масляного тумана при высоких температурах.

Области применения:

Системы находят широкое применение в различных сферах, включая пищевую промышленность, университетские лаборатории, научно-исследовательские институты, автомобилестроение, биофармацевтику, нефтехимию, сельское хозяйство, аэрокосмические технологии и полупроводниковую промышленность.

Взрывозащищенный шкаф:

Модели с системой водяного охлаждения, такие как EXPXdmbIBT4 и EXPXdmbiCt4, были разработаны в соответствии с национальным стандартом GB3836.5-2004 и подходящими для работы в условиях с опасными газами и пылью. Маркировка взрывозащищенности — Expxdmb lCT4, сертификат взрывозащищенности — GYB091118.

Шкаф положительного давления включает систему, которая подает чистый сжатый воздух, создавая небольшое положительное давление в камере, что предотвращает попадание опасных газов и обеспечивает защиту от взрывов. Продукт также имеет интеллектуальную систему централизованного управления, текстовый ЖК-дисплей, автоматическую вентиляцию и сигнализацию о неисправностях.

Конструкция шкафа:

Шкаф положительного давления разделен на две зоны: одна предназначена для установки не взрывозащищенных приборов, а другая — для взрывозащищенного блока управления и системы регулирования давления. Корпус шкафа изготовлен из холоднокатанной стали толщиной 2–3 мм, вентиляционные трубы сделаны из оцинкованной стали, а кабели подключены через специальные устройства.

Показатели безопасности:

• Давление >280 Па: активируется автоматическая вытяжка.
• Давление <80 Па: включается сигнал тревоги.
• Давление <50 Па: питание отключается автоматически.

Как это работает:

При подаче внешнего тока 220 вольт на блок управления электромагнитный клапан открывает воздушный трубопровод, позволяя сжатому воздуху попадать в камеру положительного давления после фильтрации. Опасные газы выводятся через выхлоп, и как только уровень газа становится безопасным, происходит автоматическое замыкание контакта, позволяющее функционировать оборудованию внутри шкафа.

Регулировка давления:

Регулировка положительного давления осуществляется с помощью ручки односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а против часовой — уменьшает. Рекомендуемое давление составляет 250 Па. Если регулировка давления не работает, необходимо проверить состояние фильтра и герметичность камеры.

При эксплуатации шкафа в опасных зонах, если давление снижается ниже 50 Па, блокировочный контакт должен отключиться в зоне 1. В зоне 2 контакт может оставаться разомкнутым до устранения проблемы. Важно следить, чтобы давление снова превышало 50 Па

Система охлаждения:

Метод водяного охлаждения управляет поступлением охлаждающей воды в теплообменник, эффективно удаляя лишнее тепло и поддерживая стабильную температуру внутри шкафа.

Изоляция и взрывозащита:

Электрический шкаф (взрывозащищенного типа) оборудован:

• Отдельной камерой для проводки.
• Независимым теплоотводом для мощностей выше 7,5 кВт с алюминиевым взрывозащищенным корпусом.
• Полностью алюминиевой конструкцией.
• Возможностью работы с дисплеями размером 7 дюймов и более.

Компрессоры могут быть выполнены в взрывозащищенном варианте или с силиконовым уплотнением, с применением искробезопасного упаковочного процесса для клеммных блоков.

Циркуляционный вентилятор и насос также имеют взрывозащищенные компоненты, а датчики температуры и давления защищены и расположены в разные зоны для повышения безопасности.
