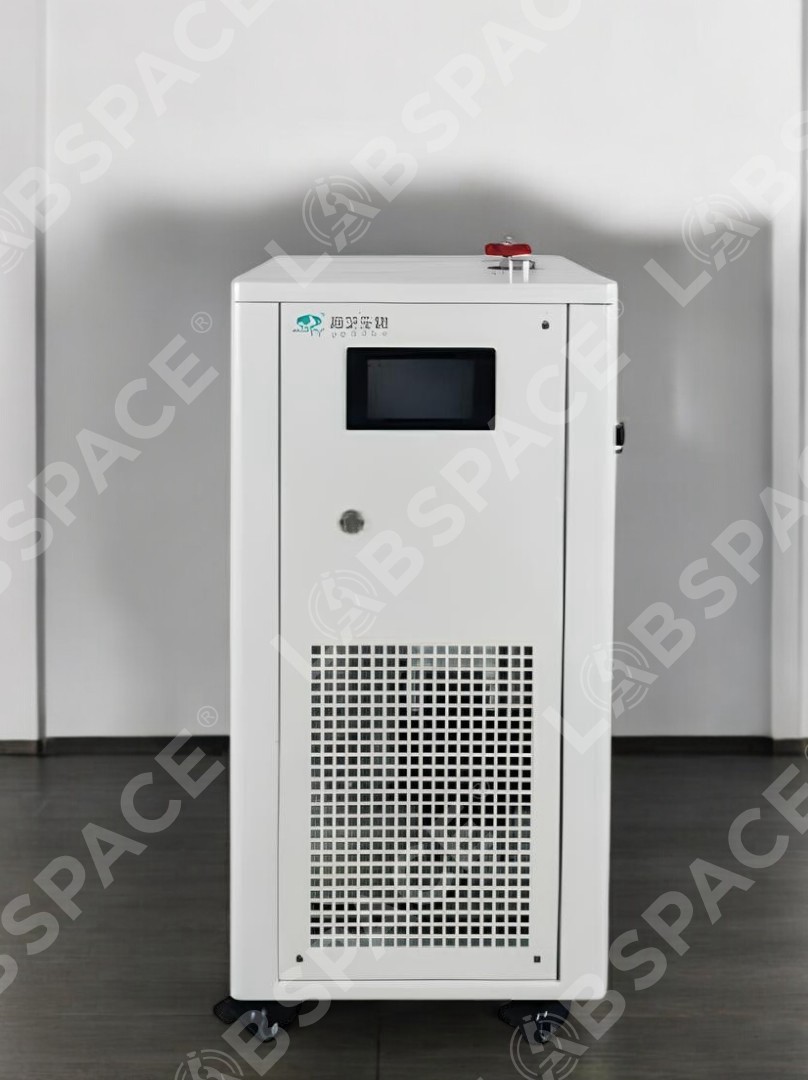

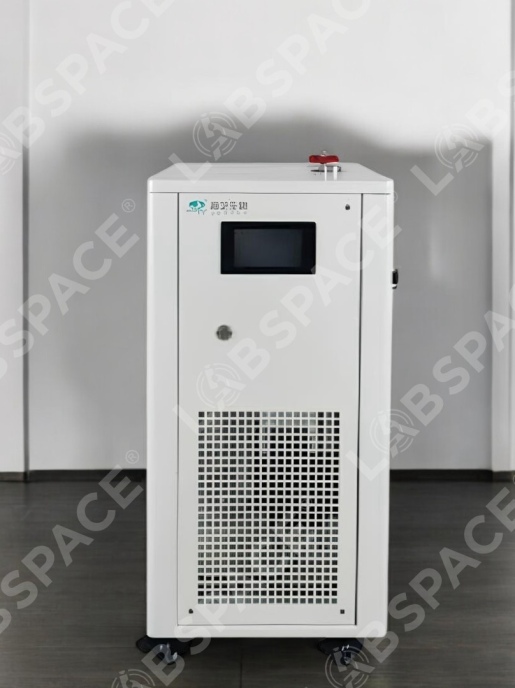

Процесс-термостат SCIENTZ H75W-20

Система нагрева и контроля температуры H75W-20 от SCIENTZ обеспечивает высококачественные характеристики и точное интеллектуальное управление. Это оборудование предоставляет возможность регулировки температуры в диапазоне от 65°C до 200°C, что делает его отличным выбором для множества промышленных задач, нуждающихся в постоянном мониторинге температуры.

Точность регулировки достигает ±0,5°C, а мощность нагрева колеблется от 2,2 кВт до 7,5 кВт, что делает его универсальным в различных применениях.

Конструкция:

Устройство H75W-20 для нагрева и контроля температуры состоит из разнообразных компонентов, включая циркуляционный насос, нагревательную трубу, теплообменник для охлаждения, электромагнитный клапан, расширительный бак, газожидкостный сепаратор, предохранительные трубы, выпускной клапан, датчики, манометр и интеллектуальный контроллер. Все эти части функционируют в единой системе, обеспечивая стабильность и надежность.

Функции:

• Система управления: ПИД-регулятор с нечеткой логикой для точного контроля.
• Точность: регулировка температуры теплоносителя — ±0,5°C, реакционного материала — ±1°C.
• Корпус: изготавливается из холоднокатаного листового металла с коррозионно-устойчивым покрытием.
• Протокол связи: интерфейс RS 485 с поддержкой протокола MODBUS RTU.
• Диапазон температур: 50°C ~ 200°C.
• Панель управления: 7-дюймовый цветной сенсорный экран для отображения и записи данных о температуре.
• Объект термостатирования: контроль температуры как материала, так и выходной теплопроводной среды с возможностью выбора.
• Контроль разницы температур: возможность регулировать разницу между температурой рубашки реактора и материалом.
• Редактирование программы: поддержка до 5 программ по 30 шагов в каждой.
• Температурная обратная связь: контроль температуры аппарата, выходного отверстия и реакционного материала с использованием внешнего датчика PT100.
• Защита безопасности: включает функции самодиагностики, защиту от перегрузок, реле высокого давления, тепловую защиту и защиту от низкого уровня жидкости.
• Замкнутая циркуляционная система: полностью закрытая конструкция предотвращает образование масляного тумана при высоких температурах.

Области применения:

Система H75W-20 активно используется в самых разных областях, включая переработку пищевых продуктов, университетские исследования, научные институты, автомобилестроение, биофармацевтику, нефтехимию, сельское хозяйство, аэрокосмическую технику, полупроводниковую и электронику.

Взрывозащищенный шкаф:

Модели с водяным охлаждением, такие как EXPXdmbIBT4 и EXPXdmbiCt4, разработаны в полном соответствии с национальными стандартами GB3836.5-2004 и могут использоваться в условиях, сопряженных с рисками взрыва. Маркировка взрывозащищенности — Expxdmb lCT4, сертификат взрывозащиты — GYB091118.

Шкаф положительного давления комплектуется регулирующей системой, которая подает чистый сжатый воздух, создавая положительное давление внутри камеры. Это действие предотвращает попадание опасных газов извне и обеспечивает высокий уровень безопасности. Устройство также оснащено интеллектуальной системой централизованного управления, ЖК-дисплеем для отображения данных и автоматической вентиляцией с сигнализацией о неисправностях.

Конструкция шкафа:

Шкаф положительного давления разделяется на две отдельные зоны: одна предназначена для установки приборов, не имеющих защиты от взрывов, а другая — для взрывозащищенного блока управления и системы регулирования давления. Корпус шкафа изготовлен из холоднокатаной стали толщиной 2–3 мм, а вентиляционные трубы выполнены из оцинкованной стали. Кабели подключаются через специальные устройства, что гарантирует безопасность и надежность соединений.

Показатели безопасности:

• Давление >280 Па: автоматическая вытяжка начинает функционировать.
• Давление <80 Па: срабатывает сигнал тревоги.
• Давление <50 Па: питание автоматически отключается.

Как это работает:

При подаче электроэнергии в 220 вольт на блок управления, электромагнитный клапан открывает трубопровод для воздуха, позволяя сжатому воздуху попасть в камеру положительного давления после фильтрации. Опасный газ отводится через выхлопное устройство; как только его концентрация становится безопасной, контакт автоматически замыкается, что позволяет системе функционировать.

Регулировка давления:

Регулировка положительного давления осуществляется с помощью ручного дроссельного клапана. Повороты по часовой стрелке увеличивают, а в обратном направлении уменьшают давление. Рекомендуемое значение давления составляет 250 Па. При недостаточной регулируемости давления необходимо проверить состояние воздушного фильтра и герметичность камеры.

Система охлаждения:

В системе используется водяное охлаждение, которое автоматически управляет поступлением охлаждающей воды в теплообменник, эффективно выводя лишнее тепло и поддерживая постоянную температуру внутри шкафа.

Изоляция и взрывозащита:

Электрический шкаф взрывозащищенного типа включает в себя:

• Отдельную камеру для проводки.
• Независимый теплоотвод для мощностей свыше 7,5 кВт с алюминиевым взрывозащищенным корпусом.
• Полностью алюминиевую конструкцию.
• Возможность работы с дисплеями размером 7 дюймов и более.

Компрессоры могут быть выполнены в исполнении, защищенном от взрывов, или иметь силиконовые уплотнения, с использованием искробезопасной упаковки для клеммных блоков.

Циркуляционные вентиляторы и насосы оснащены взрывозащищенными компонентами, а температурные и давленические датчики устанавливаются в различных зонах для повышения общей безопасности.
