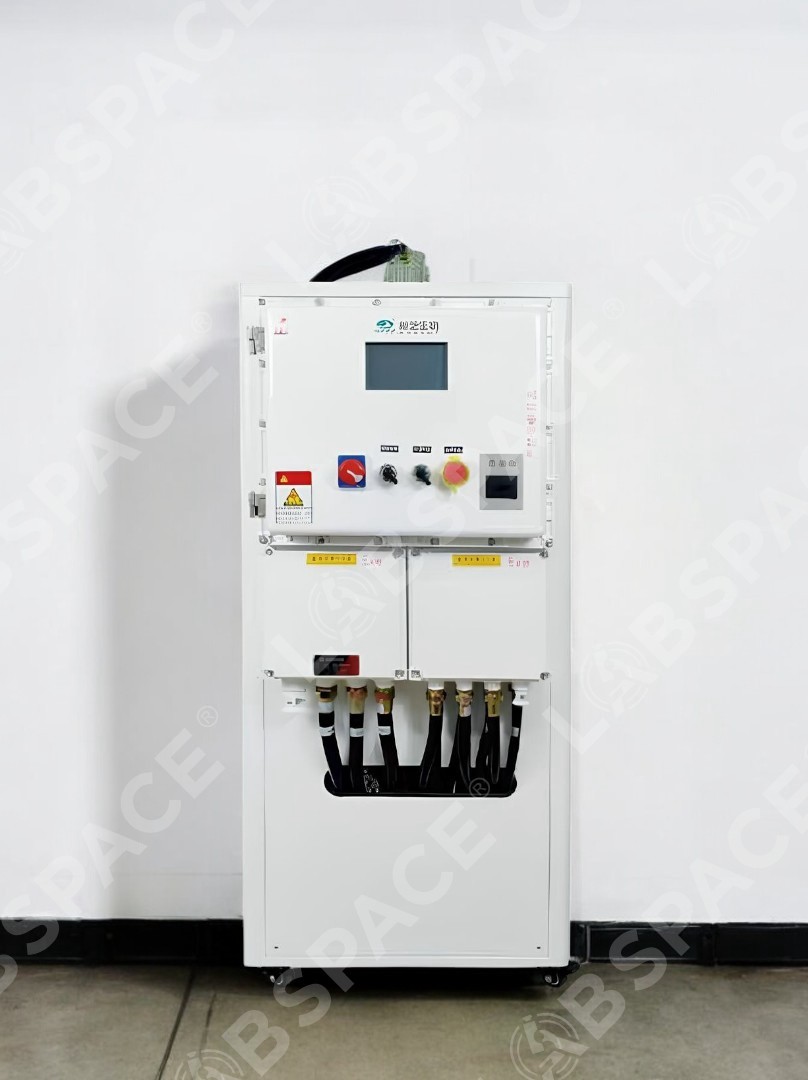

Процесс-термостат SCIENTZ HL100W-620

Система контроля температур SCIENTZ HL100W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система поддерживает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 1,5 кВт до 10 кВт и нагревом до 10 кВт, что обеспечивает бесперебойную работу даже в сложных условиях.

Конструкция:

Устройство включает все необходимые компоненты для создания оптимальных температурных условий: циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, систему рекуперации тепла, расширительный бак и современный контроллер. Все элементы работают синхронно, что позволяет точно переключаться между режимами охлаждения и нагрева для достижения и поддержания заданных температурных параметров.

Основные функции:

• ПИД-регулятор управления обеспечивает оптимальную стабильность процесса.
• Точность контроля – ±0,5°C для теплоносителя и ±1°C для материала.
• Прочный корпус выполнен с использованием напыления холоднокатаного листового металла.
• Интерфейс RS485 с протоколом MODBUS RTU для надежного подключения интегрированных систем.
• Рабочий температурный диапазон – от -60°C до 200°C.
• Панель управления с 7-дюймовым цветным сенсорным экраном позволяет отслеживать температурную кривую и записывать данные.
• Возможность выбора объекта термостатирования – контроль температуры материала или теплоносителя.
• Функция контроля разницы температур для точной настройки между оболочкой реактора и материалом.
• Поддержка до 5 программ по 30 этапов каждая для гибкой настройки.
• Механизм температурной обратной связи осуществляет измерение температуры оборудования, выхода теплоносителя и через внешний датчик (PT100).
• Дополнительные защитные функции (самодиагностика, защита от перегрузок, реле высокого/низкого давления, тепловая защита, контроль уровня жидкости) повышают безопасность эксплуатации.
• Замкнутая циркуляционная система предотвращает образование масляного тумана и абсорбцию влаги с автоматическим пополнением теплоносителя.

Области применения:

SCIENTZ HL100W-620 идеально подходит для применения в реакционных установках, системах дистилляции, экстракции и других технологических процессах, требующих точного температурного контроля. Оборудование востребовано в университетских лабораториях, исследовательских центрах, фармацевтическом и нефтехимическом производстве, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Система может быть интегрирована с взрывозащищенным шкафом под положительным давлением для повышения безопасности. Модели с водяным охлаждением, соответствующие стандарту GB3836.5-2004, имеют маркировку Expxdmb lCT4 и сертификат GYB091118, обеспечивая подачу чистого сжатого воздуха и создание небольшого положительного давления, которое препятствует проникновению опасных газов и пыли.

Конструкция шкафа:

Шкаф состоит из рабочей камеры для размещения невзрывозащищенных приборов и камеры управления с взрывозащищенным блоком управления и системой регулирования давления. Корпус изготовлен из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные элементы – из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. На входной двери имеется стеклянное окно для контроля показаний счетчиков и индикаторов.

Показатели безопасности:

• При превышении положительного давления свыше 280 Па срабатывает автоматическая система вытяжки.
• При давлении в диапазоне 50–80 Па активируется сигнал тревоги.
• Если давление падает ниже 50 Па, система автоматически отключает питание для предотвращения аварийной ситуации.

Принцип работы и регулировка:

После подключения внешнего питания и запуска системы электромагнитный клапан открывает воздухозаборный трубопровод, через который фильтрованный сжатый воздух поступает в камеру под положительным давлением. Опасные газы выводятся через систему выхлопа, после чего система стабилизируется. Регулирование давления осуществляется с помощью ручки на дроссельной заслонке – поворот по часовой стрелке увеличивает давление до 250 Па, а против – уменьшает его. При снижении давления проверяется герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена автоматическая блокировка контакта при падении давления ниже 50 Па. Система оснащена водяным охлаждением, регулирующим подачу охлаждающей воды в теплообменник для поддержания стабильного температурного режима и защиты внутренних компонентов.

Современные технологии взрывозащиты:

Электрический шкаф выполнен по взрывозащищенному стандарту, имеет отдельную камеру для электропроводки, алюминиевый ребристый корпус для эффективного теплоотвода и взрывозащищенный дисплей с диагональю 7 дюймов и более. Компоненты, такие как компрессор, циркуляционный вентилятор и насос, оборудованы системами взрывозащиты, что гарантирует их надежную работу даже в экстремальных условиях.
