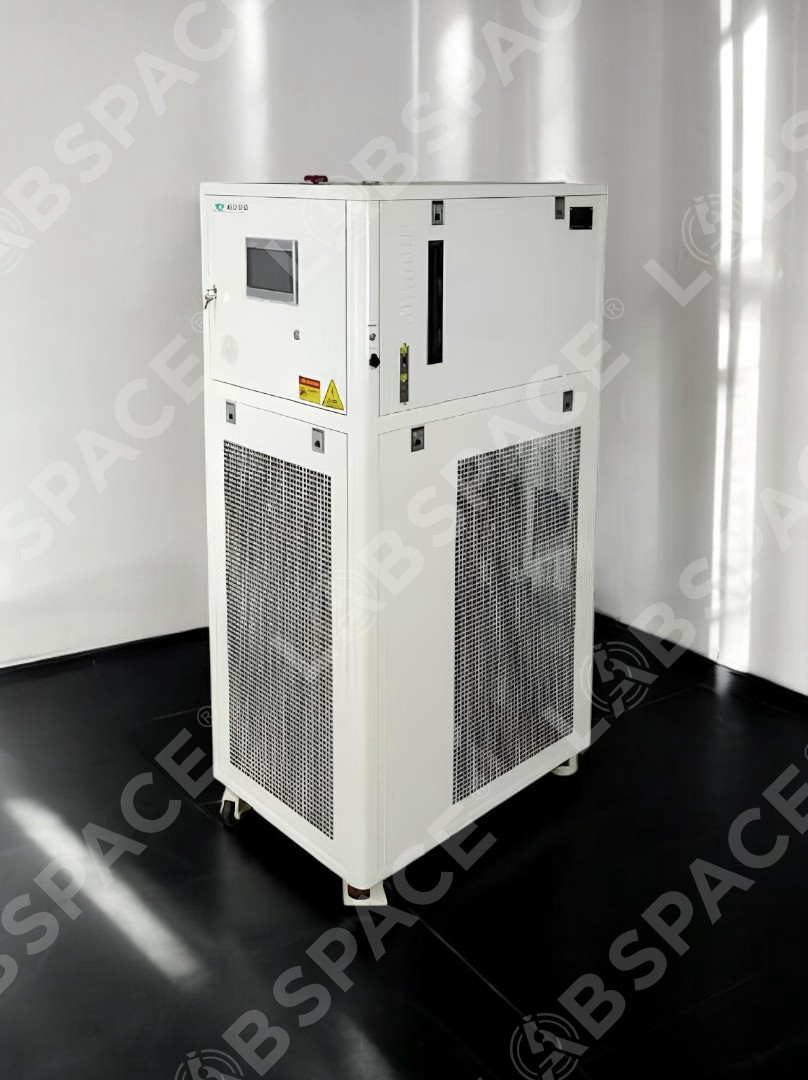

Процесс-термостат SCIENTZ HL150W-1010
Система HL150W-1010 от SCIENTZ предназначена для высокоточного контроля температур в диапазоне от -95 C до 200 C. С мощностью нагрева 15 кВт и мощностью охлаждения от 1,6 кВт до 15 кВт, является отличным решением для множества процессов, требующих надежного терморегулирования. Оснащенная мощным циркуляционным насосом, онап обеспечивает эффективную циркуляцию и поддержание стабильной температуры.
Модель HL150W-1010 предлагает гибкие настройки и может быть адаптирована под конкретные потребности пользователей. Это устройство станет отличным выбором для научных лабораторий, фармацевтической и нефтехимической отраслей, обеспечивая требуемую точность и эффективность в работе.
Система контроля температур HL150W-1010 от SCIENTZ отличается высокой надежностью, впечатляющей производительностью и интеллектуальным управлением. Диапазон температур модели составляет от -95 °C до 200 °C, что делает ее идеальным решением для множества задач, которые требуют точного терморегулирования. Точность регулировки температуры достигает ±0,1 °C, мощность охлаждения варьируется от 1,6 кВт до 15 кВт, а мощность нагрева составляет 15 кВт.
Принцип работы:
системы основывается на взаимодействии различных компонентов, включая циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор и фильтр-осушитель. Эти элементы работают в совокупности, обеспечивая надежный контроль температуры в заданном диапазоне. Благодаря современным технологиям, система позволяет поддерживать стабильные температурные условия за счет циклов нагрева и охлаждения.
Функции:
- Управление: ПИД-регулятор с адаптивной логикой.
- Точность: ±0,5 °C (теплоноситель), ±1 °C (материал).
- Корпус: выполнен из холоднокатаного листового металла с защитным покрытием.
- Протокол связи: RS 485, MODBUS RTU.
- Температурный диапазон: от -100 °C до 200 °C.
- Панель управления: 7-дюймовый сенсорный экран для анализа и записи температурных данных.
- Контроль разницы температур: возможность настройки разницы между температурой рубашки реактора и материала.
- Программирование: 5 программ по 30 шагов каждая.
- Обратная связь: мониторинг температуры оборудования, выходных значений и материала (датчик PT100).
- Защита: система самодиагностики, защита от перегрузок, реле высокого давления, тепловая защита, контроль уровня жидкости и предотвращение сбоев датчиков.
- Замкнутая система: минимизирует образование масляного тумана и поглощение влаги.
| Диапазон температур | Мощность |
| Мощность охлаждения при 200°С | 15кВт |
| Мощность охлаждения при 100°С | 15кВт |
| Мощность охлаждения при 20°С | 15кВт |
| Мощность охлаждения при -80°С | 5.5кВт |
| Мощность охлаждения при -95°С | 1.6кВт |
Области применения:
HL150W-1010 находит применение в реакторах, системах дистилляции, экстракции и других процессах, где необходим точный контроль температуры. Устройство подходит для научных лабораторий, фармацевтического и нефтехимического производства, автомобилестроения, электроники, биохимии и аэрокосмической отрасли.
Взрывозащищенное исполнение:
Модели с водяным охлаждением соответствуют стандартам EXPXdmbIBT4 и EXPXdmbiCt4 по GB3836.5-2004. Они маркируются Expxdmb lCT4 и имеют сертификат GYB091118, что делает их пригодными для эксплуатации в взрывоопасных средах.
Принцип работы взрывозащищенного шкафа:
Шкаф создает избыточное давление посредством сжатого воздуха, предотвращая попадание опасных газов и пыли. Оснащен автоматической системой вентиляции, сигнализацией и защитой от потери давления.
Структура:
- Камера положительного давления: предназначена для установки невзрывозащищенных приборов.
- Камера управления: включает безопасный блок управления и систему контроля давления.
- Корпус: из холоднокатаной стали толщиной 2–3 мм, вентиляционные трубы выполнены из оцинкованной стали.
Показатели безопасности:
- Давление выше 280 Па: срабатывает автоматическая вытяжка.
- Давление ниже 80 Па: активируется сигнал тревоги.
- Давление ниже 50 Па: автоматически отключается питание.
Регулировка давления:
Ручка на дроссельной заслонке позволяет настраивать давление; рекомендуемое значение составляет 250 Па.
Система охлаждения:
Использует водяное охлаждение для поддержания стабильной температуры внутри шкафа.
Изоляция и взрывозащита:
- Электрический шкаф: отдельная камера для проводки с алюминиевым корпусом для эффективного рассеивания тепла.
- Компрессоры: взрывозащищенное исполнение или с силиконовыми уплотнениями.
- Циркуляционный вентилятор: с алюминиевыми лопастями.
- Циркуляционный насос: с взрывозащищенным двигателем.
- Датчики: температуры и давления выполнены в взрывозащищенном исполнении.
- Зоны защиты: четко разделены на взрывозащищенные боксы.
Технические характеристики
-
SCIENTZ
-
HL150W-1010
-
15 кВт
-
-95 °С
-
200 °С
-
1.6 кВт
-
15 кВт
-
Макс. 100 литр/мин.
-
2.5 бар
-
DORIN/BITZER/FRASCOLD
-
DANFOSS
-
DN25
-
10 м³/час при 1.5бар~4бар
-
1000*950*1750
-
1150 кг
-
380В 50ГЦ
-
36 кВт (макс.)
