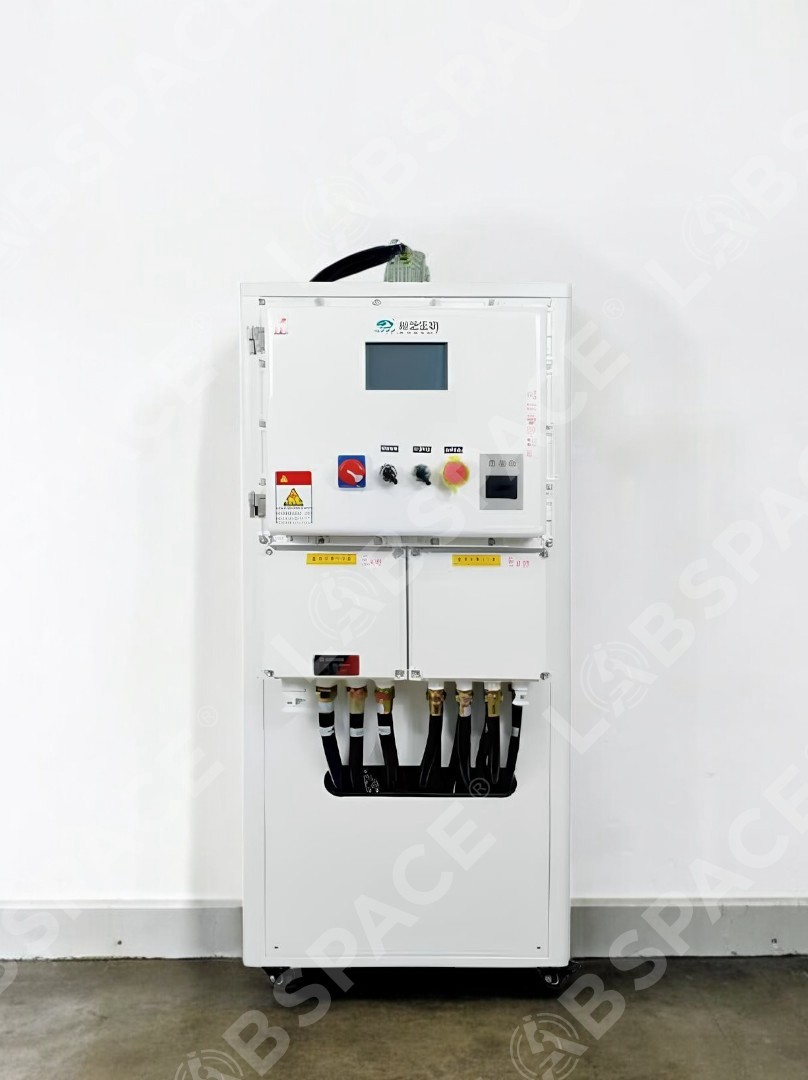

Процесс-термостат SCIENTZ HL150W-620

Система контроля температур SCIENTZ HL150W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система поддерживает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 2,8 кВт до 15 кВт и нагревом до 15 кВт, обеспечивая бесперебойную работу в самых требовательных условиях.

Конструкция:

Устройство включает все необходимые компоненты для создания оптимальных температурных условий — циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, систему рекуперации тепла, расширительный бак и современный контроллер. Все эти элементы работают синхронно, что обеспечивает точное и последовательное переключение между режимами охлаждения и нагрева для поддержания заданных температурных параметров.

Основные функции:

• Управление посредством ПИД-регулятора обеспечивает оптимальную стабильность процесса.
• Точность контроля температуры теплоносителя составляет ±0,5°C, а температура реакционного материала – ±1°C.
• Прочный корпус с напылением холоднокатаного листового металла увеличивает долговечность устройства.
• Интерфейс RS485 с протоколом MODBUS RTU обеспечивает надежное подключение интегрированных систем.
• Рабочий температурный диапазон – от -60°C до 200°C.
• 7-дюймовый цветной сенсорный экран отображает температурную кривую и записывает данные для анализа.
• Возможность выбора объекта термостатирования – контроль температуры материала или теплоносителя.
• Функция контроля разницы температур обеспечивает точную настройку разницы между температурой оболочки реактора и материала.
• Поддержка до 5 программ по 30 этапов каждая для гибкой настройки процессов.
• Механизм температурной обратной связи осуществляет измерение температуры оборудования, выхода теплоносителя и через внешний датчик (PT100).
• Дополнительные защитные функции, включая самодиагностику, защиту от перегрузок, реле высокого/низкого давления, тепловую защиту и контроль уровня жидкости, повышают безопасность эксплуатации.
• Замкнутая циркуляционная система предотвращает образование масляного тумана и абсорбцию влаги с автоматическим пополнением теплоносителя.

Области применения:

SCIENTZ HL150W-620 идеально подходит для реакционных установок, систем дистилляции, экстракции и других технологических процессов, где требуется точный контроль температуры. Оборудование широко применяется в университетских лабораториях, исследовательских центрах, фармацевтическом и нефтехимическом производстве, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Устройство может быть интегрировано с взрывозащищенным шкафом под положительным давлением для повышения безопасности в агрессивных средах. Модели с водяным охлаждением, соответствующие стандарту GB3836.5-2004, имеют маркировку Expxdmb lCT4 и сертификат GYB091118, что обеспечивает подачу чистого сжатого воздуха с созданием небольшого положительного давления, препятствующего проникновению опасных газов и пыли.

Конструкция шкафа:

Шкаф состоит из двух секций: рабочей камеры для размещения невзрывозащищенных приборов и камеры управления с взрывозащищенным блоком управления и системой регулирования давления. Корпус изготовлен из холоднокатаной стальной пластины (2–3 мм), вентиляционные элементы – из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. Стеклянное окно на входной двери позволяет контролировать показания счетчиков и индикаторов.

Показатели безопасности:

• При превышении положительного давления свыше 280 Па активируется автоматическая система вытяжки.
• При давлении в диапазоне 50–80 Па срабатывает сигнал тревоги.
• Если давление падает ниже 50 Па, система автоматически отключает питание для предотвращения аварийной ситуации.

Принцип работы и регулировка:

После подключения питания система запускается, и электромагнитный клапан открывает воздухозаборный трубопровод, через который отфильтрованный сжатый воздух поступает в камеру под положительным давлением. Опасные газы выводятся через систему выхлопа, после чего система стабилизируется для нормальной работы. Регулирование производится с помощью ручки на дроссельной заслонке: вращение по часовой стрелке повышает давление до 250 Па, а против – понижает его. При снижении давления проверяется герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена функция автоматической блокировки контакта при падении давления ниже 50 Па. Система оборудована водяным охлаждением, которое регулирует подачу охлаждающей воды в теплообменник для поддержания стабильного температурного режима и защиты внутренних компонентов.

Современные технологии взрывозащиты:

Электрический шкаф выполнен по стандарту взрывозащиты, имеет отдельную камеру для электропроводки, алюминиевый ребристый корпус для эффективного теплоотвода и взрывозащищенный дисплей с диагональю 7 дюймов и более. Компрессор, вентилятор и насос оснащены системами взрывозащиты, что обеспечивает их надежную работу в экстремальных условиях.
