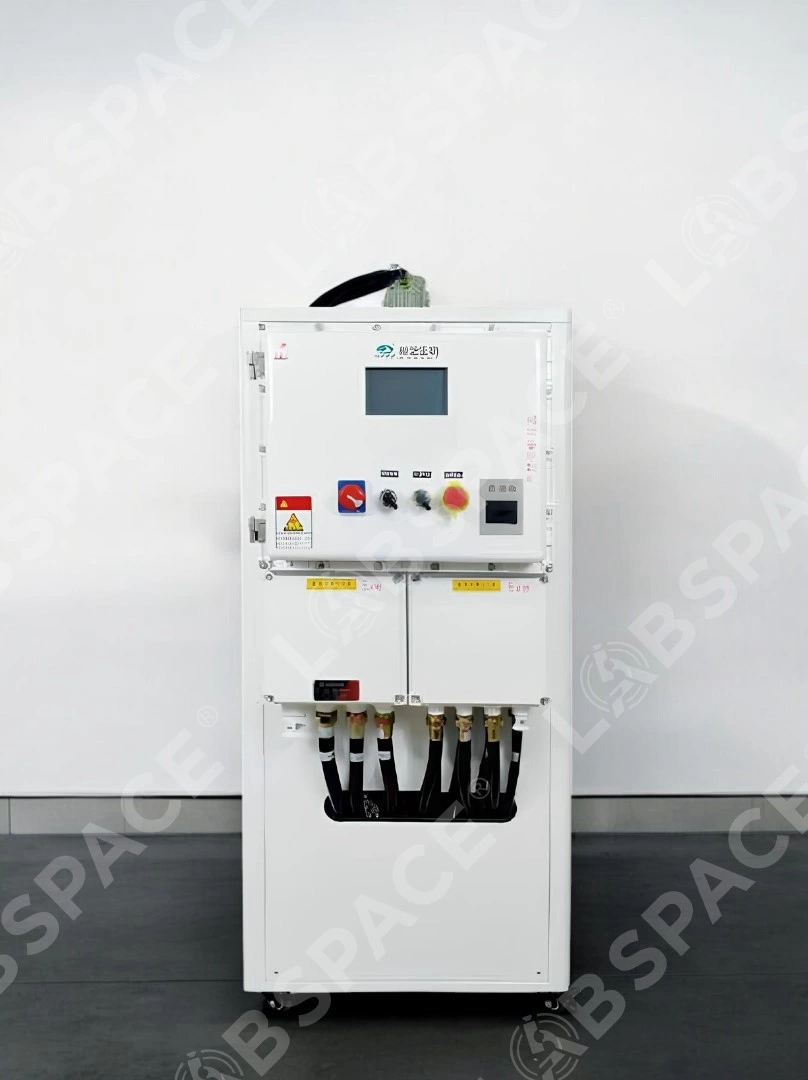

Процесс-термостат SCIENTZ HL250W-620

Система контроля температур SCIENTZ HL250W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система обеспечивает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 6 кВт до 25 кВт и нагревом до 25 кВт, гарантируя бесперебойную работу даже в сложнейших условиях.

Конструкция:

Устройство включает все ключевые компоненты для создания оптимальных температурных условий — циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, систему рекуперации тепла, расширительный бак и современный контроллер. Все элементы работают синхронно, что обеспечивает точное и последовательное переключение между режимами охлаждения и нагрева для поддержания заданных температурных параметров.

Основные функции:

• Управление посредством ПИД-регулятора для достижения оптимальной стабильности процесса.
• Точность контроля – ±0,5°C для теплоносителя и ±1°C для реакционного материала.
• Прочный корпус с напылением холоднокатаного листового металла для повышения долговечности.
• Высокоскоростной интерфейс RS485 с протоколом MODBUS RTU для обмена данными.
• Рабочий температурный диапазон – от -60°C до 200°C.
• 7-дюймовый сенсорный цветной дисплей для отображения температурной кривой и записи данных.
• Возможность выбора объекта термостатирования – контроля температуры материала или теплоносителя.
• Функция контроля разницы температур для точной настройки между температурой оболочки и материала.
• Поддержка до 5 программ по 30 этапов для гибкой настройки технологических процессов.
• Механизм температурной обратной связи через измерение температуры оборудования, выхода теплоносителя и внешнего датчика (PT100).
• Дополнительные защитные функции (самодиагностика, защита от перегрузок, реле высокого/низкого давления, тепловая защита, контроль уровня жидкости) повышают безопасность эксплуатации.
• Замкнутая циркуляционная система предотвращает образование масляного тумана и абсорбцию влаги, с автоматическим пополнением теплоносителя.

Области применения:

SCIENTZ HL250W-620 идеально подходит для реакционных установок, систем дистилляции, экстракции и других технологических процессов, требующих точного температурного контроля. Оборудование широко используется в университетских лабораториях, исследовательских центрах, фармацевтическом и нефтехимическом производстве, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Для повышения безопасности система может интегрироваться с взрывозащищенным шкафом под положительным давлением. Модели с водяным охлаждением, соответствующие стандарту GB3836.5-2004, имеют маркировку Expxdmb lCT4 и сертификат GYB091118, что создает небольшое положительное давление за счет подачи чистого сжатого воздуха, предотвращая попадание опасных газов и пыли.

Конструкция шкафа:

Шкаф состоит из рабочей камеры для невзрывозащищенных приборов и камеры управления, включающей взрывозащищенный блок и систему регулирования давления. Корпус изготовлен из холоднокатаной стальной пластины (2–3 мм), вентиляционные элементы – из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. Стеклянное окно на входной двери позволяет контролировать показания счетчиков и индикаторов.

Показатели безопасности:

• При превышении давления свыше 280 Па срабатывает автоматическая система вытяжки.
• При давлении в диапазоне 50–80 Па активируется сигнал тревоги.
• Если давление падает ниже 50 Па, система автоматически отключает питание для предотвращения аварийной ситуации.

Принцип работы и регулировка:

После подключения питания и запуска системы электромагнитный клапан открывает воздухозабор, через который фильтрованный воздух поступает в камеру под положительным давлением. Опасные газы выводятся через систему выхлопа, после чего система стабилизируется для нормального функционирования. Регулирование давления производится с помощью ручки на дроссельной заслонке: вращение по часовой стрелке увеличивает давление до 250 Па, а против – уменьшает его. При снижении давления проверяется герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена автоматическая блокировка контакта при падении давления ниже 50 Па. Система оборудована водяным охлаждением, регулирующим подачу охлаждающей воды в теплообменник для поддержания стабильного температурного режима и защиты внутренних компонентов.

Современные технологии взрывозащиты:

Электрический шкаф выполнен по стандарту взрывозащиты, имеет отдельную камеру для электропроводки, алюминиевый ребристый корпус для эффективного теплоотвода и взрывозащищенный дисплей с диагональю 7 дюймов и более. Дополнительные компоненты – компрессор, вентилятор и насос – оснащены системой взрывозащиты, что обеспечивает их надежную работу в экстремальных условиях.
