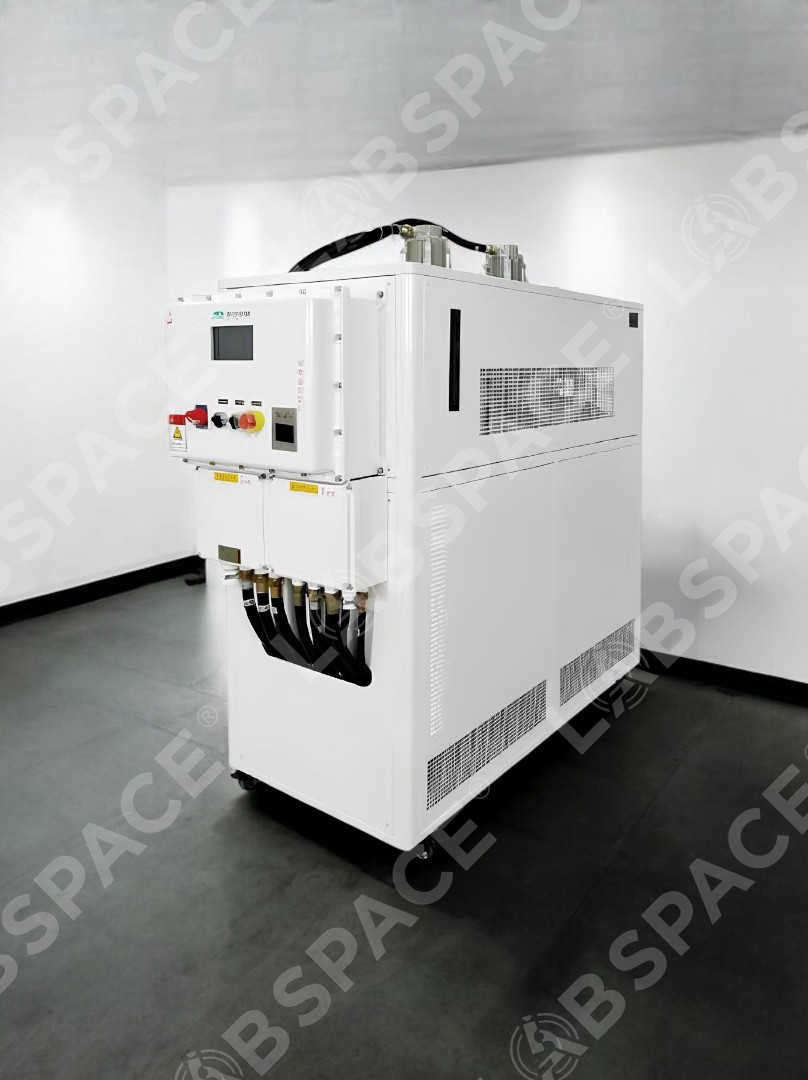

Процесс-термостат SCIENTZ HL250W-820

Система контроля температур HL250W-820 от SCIENTZ предлагает высокое качество и отличную производительность, оснащенная интеллектуальной системой для точного регулирования тепловыми режимами. Устройство поддерживает заданные температурные параметры от -75 °C до 200 °C, что обеспечивает надежный контроль технологических процессов и удовлетворяет строгим требованиям стабильности.

Точность регулирования достигает ±0,1 °C, а система может обеспечить охлаждение в диапазоне от 5 кВт до 25 кВт, мощность нагрева составляет 25 кВт.

Конструкция:

Система контроля температуры объединяет ряд ключевых компонентов, таких как циркуляционный насос, нагревательный элемент, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, рекуператор тепла, расширительный бак и контроллер. Интеграция современных технологий и синхронизированный циклический процесс охлаждения и нагрева позволяют всем элементам работать согласованно, обеспечивая оптимальную точность регулирования.

Функции:

• Управление: ПИД-регулятор.
• Точность регулирования температуры теплоносителя – ±0,5 °C, контроль температуры реакционного материала – ±1 °C.
• Корпус устройства изготовлен из холоднокатаного листового металла.
• Обмен данными проходит через интерфейс RS 485 по протоколу MODBUS RTU.
• Рабочий температурный диапазон – от -80 °C до 200 °C.
• Панель управления оснащена 7-дюймовым цветным сенсорным дисплеем для отображения температурной кривой и записи данных.
• Возможен выбор объекта термостатирования – контроль температуры материала или теплоносителя.
• Функция контроля разницы температур регулирует разницу между температурой рубашки реактора и температурой материала.
• Пользователь может запрограммировать систему на выполнение до 5 программ, каждая с 30 этапами.
• Температурная обратная связь осуществляется через PT100, измеряя температуры оборудования, выхода и материала.
• Защита включает функции самодиагностики, защиту от перегрузок, реле высокого давления и защиты от сбоев датчиков.
• Герметичная циркуляционная система исключает образование масляного тумана при высоких температурах и предотвращает поглощение влаги при низких, автоматически пополняя теплоноситель при изменении условий.

Области применения:

Оборудование используется в различных технологических процессах, таких как реакционные установки, дистилляция, экстракционные линии и других процессах, где важен точный контроль температуры. Системы находят применение в университетах, научно-исследовательских лабораториях, автомобилестроении, фармацевтической и нефтехимической промышленности, а также в испытаниях полупроводников и биохимии.

Стандарты и классификация:

Модели данной серии с водяным охлаждением имеют классификацию EXPXdmbIBT4 и EXPXdmbiCt4. Продукт спроектирован, изготовлен и проверен в соответствии с национальным стандартом GB3836.5-2004 для работы в взрывоопасных газовых средах. Устройства успешно используются на нефтяных, химико-фармацевтических и других объектах, где присутствуют взрывоопасные газы и пыль. Маркировка взрывозащищенности — Expxdmb lCT4, номер сертификата – GYB091118.

Шкаф положительного давления:

Шкаф положительного давления синхронизирован с системой управления во взрывозащищенном блоке, что обеспечивает подачу чистого сжатого воздуха в камеру. Избыточное давление предотвращает проникновение опасных газов и пыли, удовлетворяя требованиям взрывозащищенности.

Шкаф оборудован интеллектуальной системой централизованного управления, ЖК-дисплеем, автоматической вентиляцией и сигнализацией о неисправностях.

Конструкция шкафа:

Шкаф состоит из двух частей: камеры для невзрывозащищенных приборов и камеры управления с взрывозащищенным блоком управления. Оболочка шкафа изготовлена из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные трубки из оцинкованной стали, а кабели прокладываются через специальные соединительные устройства. На передней панели установлено стеклянное окно для отображения значений.

Показатели безопасности:

• При превышении давления 280 Па система автоматически инициирует сброс давления.
• При снижении давления до 50–80 Па срабатывает сигнал тревоги.
• При падении давления ниже 50 Па питание устройства отключается автоматически.

Как это работает:

После подключения 220-вольтового питания к взрывозащищенному блоку управления и нажатия кнопки «пуск» открывается воздухозаборный клапан. Сжатый воздух поступает в камеру, выводя опасные газы.

Регулировка положительного давления:

Давление регулируется ручкой на дроссельной заслонке; оптимальное значение — 250 Па. При падении давления необходимо проверить герметичность системы.

Выбор функции блокировки:

В опасных зонах: при падении давления ниже 50 Па блокирующий контакт размыкается.

Система охлаждения:

Для стабильной работы используется водяное охлаждение, эффективно отводя тепло и поддерживая постоянную температуру внутри шкафа.

Об изоляции и взрывозащите:

Электрический шкаф взрывозащищенного типа имеет отдельную камеру для проводки. Корпус из алюминиевых материалов, ключевые компоненты защищены от воздействия.
