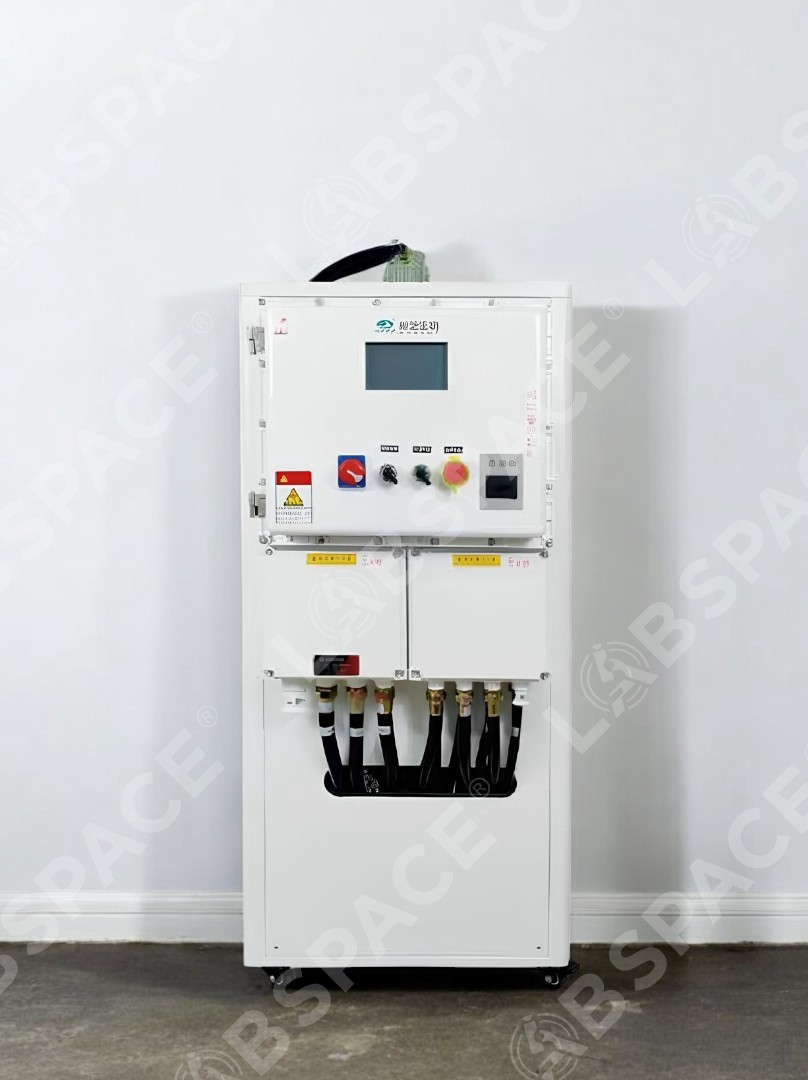

Процесс-термостат SCIENTZ HL25W-620

Система контроля температур SCIENTZ HL25W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система поддерживает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 0,25 кВт до 2,5 кВт и нагревом до 2,5 кВт, обеспечивая бесперебойную работу даже в сложных условиях.

Конструкция:

Устройство включает в себя все необходимые компоненты для создания оптимальных температурных условий — циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, а также датчики, манометр среднего давления, систему рекуперации тепла, расширительный бак и современный контроллер.

Все эти элементы работают синхронно, что позволяет системе точно и последовательно переключаться между режимами охлаждения и нагрева, обеспечивая достижение и поддержание заданных температурных параметров.

Основные функции:

• Истема управления: ПИД-регулитор, обеспечивающий оптимальную стабильность процесса.
• Точность поддержания температуры теплоносителя составляет ±0,5°C, а температура реакционного материала контролируется с точностью до ±1°C.
• Корпус устройства выполнен с применением напыления холоднокатаного листового металла, что повышает его прочность и долговечность.
• Для обмена данными и подключения интегрированных систем используется интерфейс RS485 с протоколом MODBUS RTU.
• Рабочий температурный диапазон – от -60°C до 200°C, что позволяет применять систему в различных технологических процессах.
• Панель управления оборудована 7-дюймовым цветным сенсорным экраном, который отображает температурную кривую и записывает данные для анализа.
• Система предоставляет возможность выбора объекта термостатирования: можно контролировать как температуру непосредственно материала, так и температуру теплоносителя на выходе.
• Функция контроля разницы температур позволяет точно настроить разницу между температурой оболочки реактора и реагируемого материала.
• Программное обеспечение поддерживает создание до 5 программ с последовательностью до 30 этапов каждая, что обеспечивает гибкую настройку под индивидуальные потребности.
• Система оснащена механизмом температурной обратной связи через измерение температуры оборудования, выхода теплоносителя и внешнего датчика (PT100).
• Дополнительные защитные функции – самодиагностика, защита от перегрузок холодильной камеры, реле высокого и низкого давления, тепловая защита и контроль уровня жидкости – повышают безопасность эксплуатации.
• Полностью замкнутая циркуляционная система предотвращает образование масляного тумана при высоких температурах и абсорбцию влаги при низких, с автоматическим пополнением теплоносителя для поддержания стабильного режима.

Области применения:

SCIENTZ HL25W-620 идеально подходит для использования в реакционных установках, в системах дистилляции, экстракции и других технологических процессах, требующих точного температурного контроля. Оборудование широко применяется в университетских лабораториях, исследовательских центрах, фармацевтическом и нефтехимическом производстве, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Для обеспечения дополнительной безопасности в агрессивных и потенциально взрывоопасных средах система может быть интегрирована с взрывозащищенным шкафом под положительным давлением. Модели с водяным охлаждением, соответствующие стандарту GB3836.5-2004, имеют маркировку Expxdmb lCT4 и сертификат GYB091118. Такая конструкция обеспечивает подачу чистого сжатого воздуха, создавая небольшое положительное давление, которое препятствует проникновению опасных газов и пыли извне.

Конструкция шкафа:

Шкаф состоит из двух секций: рабочей камеры для размещения невзрывозащищенных приборов и камеры управления, включающей взрывозащищенный блок управления и систему регулирования давления. Корпус выполнен из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные элементы изготовлены из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. Стеклянное окно на входной двери позволяет контролировать показания счетчиков и индикаторов.

Показатели безопасности:

• При превышении положительного давления свыше 280 Па срабатывает автоматическая система вытяжки.
• При снижении давления до диапазона 50–80 Па активируется сигнал тревоги.
• Если давление падает ниже 50 Па, система автоматически отключает питание для предотвращения аварийной ситуации.

Принцип работы и регулировка:

После подключения внешнего питания и запуска системы системы, электромагнитный клапан открывает воздухозаборный трубопровод, через который очищенный и отфильтрованный сжатый воздух поступает в камеру под положительным давлением. Опасные газы выводятся через выхлопную систему, после чего система стабилизируется для нормальной работы приборов. Регулирование положительного давления осуществляется с помощью ручки на дроссельной заслонке: поворот по часовой стрелке увеличивает давление до оптимальных 250 Па, а против часовой – уменьшает его. При снижении давления необходимо проверить герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена функция блокировки контакта, которая при падении давления ниже 50 Па размыкается автоматически. Система также оснащена водяным охлаждением, которое регулирует подачу охлаждающей воды в теплообменник кондиционера, обеспечивая стабильный температурный режим и защиту внутренних компонентов.

Современные технологии взрывозащиты:

Электрический шкаф выполнен по взрывозащищенному стандарту, имеет отдельную камеру для электропроводки, алюминиевый корпус с ребристой конструкцией для эффективного теплоотвода и взрывозащищенный дисплей с диагональю 7 дюймов и более. Дополнительные компоненты – компрессор, циркуляционный вентилятор и насос – оснащены системой взрывозащиты, что гарантирует их надежную работу даже в экстремальных условиях.
