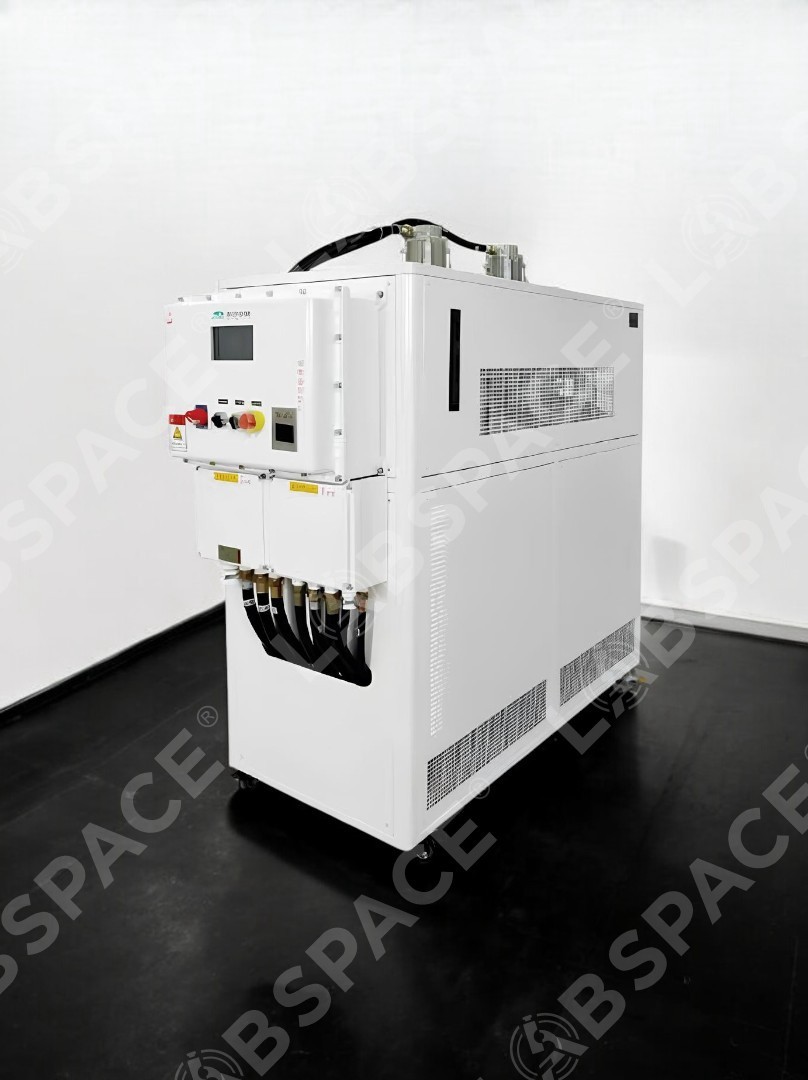

Процесс-термостат SCIENTZ HL25W-820

Система контроля высоких и низких температур HL25W-820 от SCIENTZ демонстрирует высокое качество, превосходную производительность и оснащена интеллектуальной системой точного регулирования температуры. Устройство способно поддерживать заданные температурные параметры в диапазоне от -75 °C до 200 °C, что удовлетворяет потребности в стабильном контроле температурных процессов.

Точность регулирования температуры достигает ±0,1 °C, мощность охлаждения составляет от 0,3 кВт до 2,5 кВт, а мощность нагрева равна 2,5 кВт.

Конструкция:

Устройство контроля температуры объединяет в себе ряд ключевых компонентов, включая циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, рекуператор тепла, расширительный бак и контроллер. Интеграция передовых технологий обеспечивает превосходное управление температурой в широком диапазоне. Работа системы основана на точно скоординированном циклическом процессе охлаждения и нагрева, что позволяет основной аппаратуре работать сообща для достижения оптимальной точности регулирования.

Функции:

• Система управления: ПИД-регулятор
• Точность регулирования температуры теплоносителя: ±0,5 °C
• Точность контроля температуры реакционного материала: ±1 °C
• Материал корпуса: покрытие из напыла холоднокатаного листового металла
• Протокол связи: интерфейс RS 485 протокола MODBUS RTU
• Диапазон рабочих температур среды: от -80 °C до 200 °C
• Панель управления: 7-дюймовый цветной сенсорный экран с функцией отображения температурной кривой и записи
• Объект термостатирования: свободный выбор между контролем температуры материала и контроля температуры на выходе теплоносительной среды
• Контроль разницы температур: возможность регулирования разницы между температурой рубашки реактора и температурой материала
• Редактирование программы: возможность составления 5 программ, каждая из которых может включать до 30 этапов
• Температурная обратная связь: измерение температуры оборудования, температуры на выходе и температуры материала в реакторе (при использовании внешнего датчика PT100)
• Защита безопасности: имеет функцию самодиагностики; защищена от перегрузок морозильной камеры, оснащена реле высокого давления, реле перегрузки, устройством тепловой защиты, защитой от низкого уровня, защиты от высоких температур, защиты от сбоев датчиков и другими функциями, гарантирующими безопасность
• Замкнутая циркуляционная система: полностью герметичная система, которая исключает образование масляного тумана при высоких температурах, предотвращает поглощение влаги при низких температурах и автоматически пополняет теплоносительную среду при уменьшении температурных условий

Области применения:

Оборудование для контроля температур широко применяется в различных реакционных установках, в системах дистилляции, экстракционных установках и других технологических процессах для достижения точного контроля охлаждения и нагрева. Оно играет важную роль в университетах, научно-исследовательских лабораториях, автомобилестроении, фармацевтической промышленности, нефтехимии, при испытаниях полупроводников и электроники, а также в биохимии и аэрокосмической отрасли.

Стандарты и классификация:

Модели с водяным охлаждением данной серии доступны с классификацией EXPXdmbIBT4 и EXPXdmbiCt4. Продукт спроектирован, изготовлен и проверен в соответствии с национальным стандартом GB3836.5-2004 (положительное давление типа «p» для электрооборудования во взрывоопасных газовых средах). Его можно широко применять на нефтяных, химико-фармацевтических и других объектах, где присутствуют взрывоопасные газы и пыль. Маркировка взрывозащищенности — Expxdmb lCT4, номер сертификата взрывозащищенности — GYB091118.

Шкаф положительного давления:

Шкаф положительного давления синхронизирован с системой регулирования давления во взрывозащищенном блоке управления, обеспечивая подачу чистого и безопасного сжатого воздуха в камеру положительного давления. В результате в камере формируется небольшой избыток давления, который предотвращает проникновение опасных газов и пыли извне, достигая таким образом цели взрывозащищенности.

Шкаф обладает функциями интеллектуального централизованного управления, текстовым ЖК-дисплеем, автоматической вентиляцией, автоматическим питанием с задержкой, автоматической подачей воздуха при снижении давления, сигнализацией о неисправностях и автоматическим отключением питания в случае опасности.

Конструкция шкафа:

Шкаф положительного давления состоит из двух частей. Первая — камера положительного давления, в которой устанавливаются различные невзрывозащищенные приборы или электрооборудование. Вторая — камера управления, включающая взрывозащищенный блок управления и систему регулирования давления.

Конструкция шкафа: оболочка изготовлена из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные трубы выполнены из оцинкованной стальной трубы, а входные и выходные кабели проходят через специальные соединительные устройства для ввода и крепления кабелей. На передней панели шкафа имеется стеклянное витринное окно для отображения счетчиков и световых индикаторов.

Показатели безопасности:

• Если значение положительного давления в шкафу превышает 280 Па, давление автоматически сбрасывается.
• При снижении уровня положительного давления до диапазона от 50 до 80 Па система подает сигнал тревоги.
• Если давление падает ниже 50 Па, питание автоматически отключается.

Как это работает:

Принцип работы шкафа положительного давления начинается с подключения внешнего 220-вольтового питания к взрывозащищенному блоку управления. При нажатии кнопки «пуск» за счет электромагнитного контакта открывается воздухозаборный трубопровод, через который сжатый воздух, после фильтрации и уменьшения давления, поступает в камеру положительного давления, где выводятся опасные газы через выхлоп.

Как только концентрация опасных веществ снижается до безопасного уровня, происходит автоматическое замыкание контакта, что позволяет электронике и приборам внутри камеры работать безопасно.

Регулировка положительного давления:

Регулировка осуществляется с помощью ручки на нижнем конце односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а против часовой — уменьшает, при этом оптимальное значение устанавливается на 250 Па. Если давление остается ниже заданного уровня, необходимо проверить, полностью ли открыт воздухозаборник и герметична ли камера с внешней средой.

Выбор функции блокировки:

При использовании шкафа в опасных зонах первого класса, если давление опускается ниже 50 Па, блокирующий контакт должен размыкаться. В зонах второго класса, при давлении ниже 50 Па, блокирующий контакт может оставаться разомкнутым, но необходимо своевременно принимать меры для восстановления давления выше 50 Па. Данная функция регулируется третьим положением стрелочного переключателя T2.

Система охлаждения:

Для стабильной работы используется водяное охлаждение, при котором охлаждающая вода подается в теплообменник внутреннего кондиционера, что позволяет эффективно отводить тепло и поддерживать постоянную температуру внутри шкафа, обеспечивая безопасность внутренних компонентов.

Об изоляции и взрывозащите:

Электрический шкаф (взрывозащищенного типа) оснащен отдельной камерой электропроводки, особенно при мощности нагрева свыше 7,5 кВт, с независимым рассеиванием тепла алюминиевым ребристым корпусом.

Корпус шкафа выполнен полностью из алюминиевых деталей, а также оборудован взрывозащищенной мышью для управления дисплеями диагональю 7 дюймов и выше. Компоненты, такие как компрессор, циркуляционный вентилятор и насос, также проходят взрывозащищенную обработку с использованием специальных уплотнителей и защитных технологий (искробезопасные соединения, алюминиевые лопасти и взрывозащищенные двигатели).

Отдельно стоит настроить ручку регулировки давления на дроссельной заслонке, соблюдая оптимальное значение в 250 Па. При снижении давления необходимо проверить герметичность системы и состояние воздухозаборника. Дополнительная защита включает взрывозащищенный нагреватель, датчики температуры и давления, а также защитные зоны внутри взрывозащищенных блоков.
