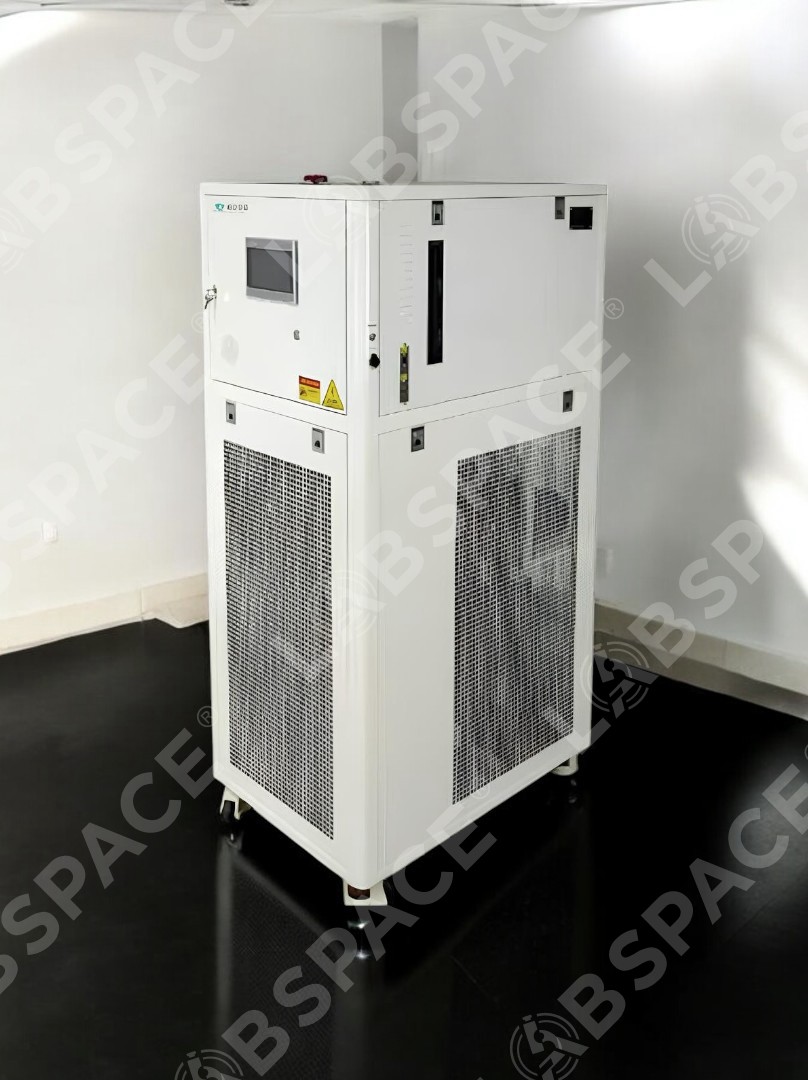

Процесс-термостат SCIENTZ HL35-1010
Системы контроля высокой и низкой температуры HL35-1010 от SCIENTZ предназначено для контроля температур в диапазоне от -95 °C до 200 °C. С мощностью нагрева 3,5 кВт и охлаждением от 0,45 кВт до 3,5 кВт, подходит для технологических процессов, требующих терморегулирования. Оснащен эффективным циркуляционным насосом, обеспечивающим стабильную работу и равномерное распределение температуры.
Модель HL35-1010 сочетает выдающуюся производительность и универсальность, что делает её идеальной для научных лабораторий, фармацевтического производства и других сфер, где необходим точный контроль температур. Доступны различные модификации, позволяющие клиентам выбрать оптимальное решение, а также предложения по индивидуальной настройке под специфические нужды.
Система контроля высоких и низких температур HL35-1010 от SCIENTZ сочетает надежность, высокую производительность и интеллектуальное управление. Диапазон температур: от -95°C до 200°C, что подходит для большинства задач, требующих точного контроля. Точность регулировки температуры — ±0,1°C. Мощность охлаждения: 0,45–3.5 кВт, нагрева: 3.5 кВт.
Принцип работы:
Система состоит из циркуляционного насоса, нагревательной трубы, компрессора, конденсатора, вентилятора, фильтра-осушителя, расширительного клапана, испарителя, газожидкостного сепаратора, датчиков, манометра, рекуперации тепла, расширительного бака и контроллера. Благодаря передовым технологиям обеспечивается точный контроль температуры в широком диапазоне. Работа системы основана на цикле охлаждения и нагрева, где компоненты взаимодействуют для поддержания заданной температуры.
Функции:
- Управление: ПИД-регулятор с нечеткой логикой.
- Точность: ±0,5°C (теплоноситель), ±1°C (материал).
- Корпус: холоднокатаный листовой металл с напылением.
- Протокол связи: RS 485, MODBUS RTU.
- Диапазон температур: -100°C ~ 100°C.
- Панель управления: 7-дюймовый сенсорный экран с отображением температурных кривых и записью данных.
- Контроль разницы температур: регулировка разницы между температурой рубашки реактора и материала.
- Программирование: 5 программ по 30 шагов каждая.
- Обратная связь: контроль температуры оборудования, выходного отверстия и материала (датчик PT100).
- Защита: самодиагностика, защита от перегрузки, реле высокого давления, тепловая защита, защита от низкого уровня жидкости и неисправностей датчиков.
- Замкнутая система: предотвращает образование масляного тумана и поглощение влаги.
| Диапазон температур | Мощность |
| Мощность охлаждения при 200°С | 3.5кВт |
| Мощность охлаждения при 100°С | 3.5кВт |
| Мощность охлаждения при 20°С | 3.5кВт |
| Мощность охлаждения при -80°С | 1.9кВт |
| Мощность охлаждения при -95°С | 0.45кВт |
Области применения:
Система используется в реакторах, системах дистилляции, экстракции и других процессах, требующих точного контроля температуры. Применяется в университетах, научных лабораториях, автомобилестроении, фармацевтике, нефтехимии, электронике, биохимии и аэрокосмической отрасли.
Взрывозащищенное исполнение:
Модели с водяным охлаждением EXPXdmbIBT4 и EXPXdmbiCt4 соответствуют стандарту GB3836.5-2004. Маркировка: Expxdmb lCT4. Сертификат: GYB091118. Подходят для использования во взрывоопасных средах (нефтяная, химическая, фармацевтическая промышленность).
Принцип работы взрывозащищенного шкафа:
Шкаф создает избыточное давление сжатым воздухом, предотвращая попадание опасных газов и пыли. Оснащен автоматической вентиляцией, сигнализацией и защитой от потери давления.
Структура:
- Камера положительного давления: для установки невзрывозащищенных приборов.
- Камера управления: включает взрывозащищенный блок управления и систему регулирования давления.
- Корпус: холоднокатаная сталь толщиной 2–3 мм, вентиляционные трубы из оцинкованной стали.
Показатели безопасности:
- Давление >280 Па: автоматическая вытяжка.
- Давление <80 Па: сигнал тревоги.
- Давление <50 Па: отключение питания.
Регулировка давления:
Ручка на дроссельной заслонке позволяет регулировать давление. Рекомендуемое значение — 250 Па.
Система охлаждения:
Используется водяное охлаждение для поддержания стабильной температуры внутри шкафа.
Изоляция и взрывозащита:
- Электрический шкаф: отдельная камера для проводки, алюминиевый корпус для рассеивания тепла.
- Компрессоры: взрывозащищенное исполнение или силиконовое уплотнение.
- Циркуляционный вентилятор: алюминиевые лопасти.
- Циркуляционный насос: взрывозащищенный двигатель.
- Датчики: температуры и давления во взрывозащищенном исполнении.
- Зоны защиты: разделены на взрывозащищенные боксы.
Технические характеристики
-
SCIENTZ
-
HL35-1010
-
3.5 кВт
-
-95 °С
-
200 °С
-
0.45 кВт
-
3.5 кВт
-
Макс. 35 литр/мин.
-
2 бар
-
TECUMSEH
-
DANFOSS
-
DN20
-
2.4 м³/час при 1.5бар~4бар
-
DN15
-
700*800*1650
-
435 кг
-
380В 50ГЦ
-
12 кВт (макс.)
