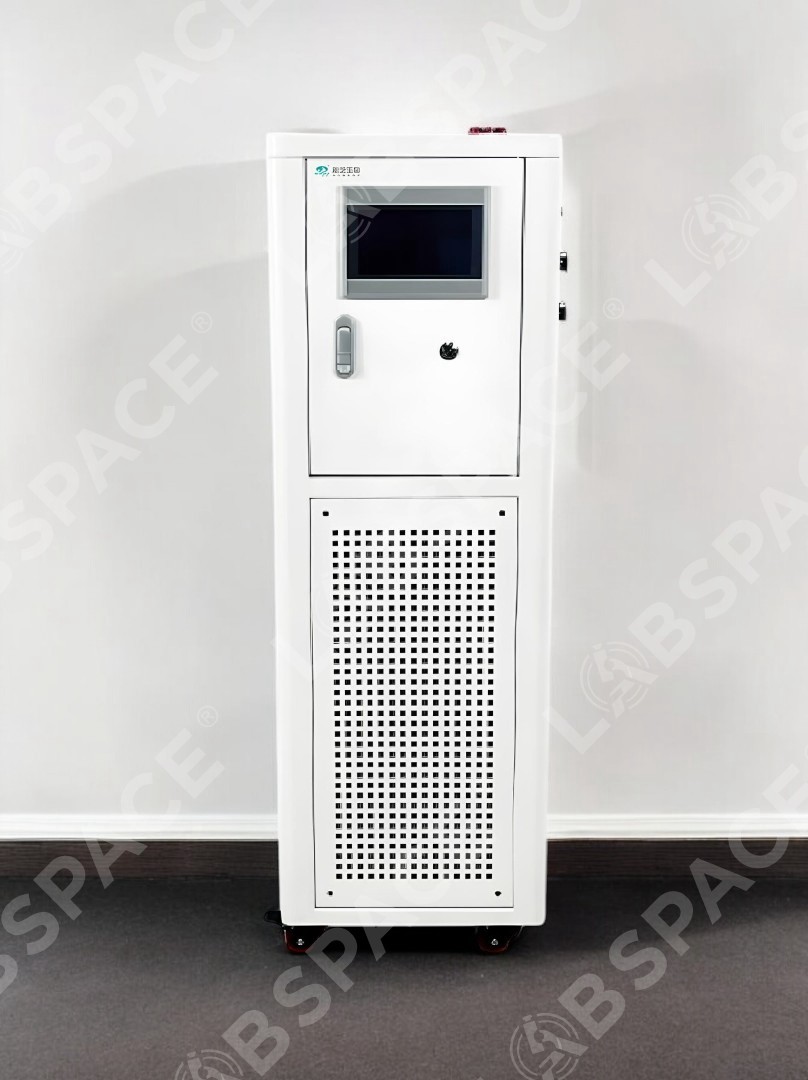

Процесс-термостат SCIENTZ HL35-220
Терморегулирующая система HL35-220 от SCIENTZ функционирует в диапазоне от -20℃ до +200℃ с высокой точностью ±0,1℃. Устройство обладает мощностью охлаждения от 1,8 до 3,5 кВт и нагрева до 3,5 кВт, что позволяет точно поддерживать заданные параметры. Это делает его оптимальным решением для промышленных и лабораторных применений.
HL35-220 отличается надежностью и высокой производительностью, что особенно важно для процессов, требующих стабильности и точности. Современные технологии и прочная конструкция обеспечивают долговечность и бесперебойную работу даже в demanding условиях эксплуатации.
Система контроля температуры HL35-220 от SCIENTZ сочетает высокую надежность, точность (±0,1C) и интеллектуальное управление. Диапазон рабочих температур: от -25C до 200C. Мощность охлаждения варьируется от 1,8 до 3,5 кВт, нагрева 3,5, что делает устройство универсальным для различных задач.
Принцип работы:
Система HL35-220 состоит из циркуляционного насоса, нагревательной трубки, компрессора, конденсатора, вентилятора, испарителя, датчиков и контроллера. Она функционирует на основе цикла охлаждения и нагрева, обеспечивая стабильный и точный контроль температуры.
Особенности продукта:
- Управление: PID-регулятор с поддержкой нечеткой логики.
- Точность: ±0,5C для теплоносителя и ±1C для материала.
- Корпус: изготовлен из холоднокатаной стали с защитным напылением.
- Протокол связи: MODBUS RTU с интерфейсом RS 485.
- Диапазон теплоносителя: От -25C до 200C (с возможностью расширения до 250C).
- Панель управления: 7-дюймовый сенсорный экран с функцией записи температурной кривой.
- Программирование: поддержка до 5 программ, каждая из которых может содержать до 30 шагов.
- Защита: самодиагностика, защита от перегрузки, реле давления, тепловая защита, контроль уровня жидкости.
- Закрытая система циркуляции: исключает образование масляного тумана и поглощение влаги.
| Диапазон температур | Мощность |
| Мощность охлаждения при 200°С | 3,5кВт |
| Мощность охлаждения при 100°С | 3.5кВт |
| Мощность охлаждения при 20°С | 3.5кВт |
| Мощность охлаждения при -5°С | 3кВт |
| Мощность охлаждения при -20°С | 1.8кВт |
Области применения:
HL35-220 используется в реакторах, системах дистилляции и экстракции, а также в научных лабораториях, фармацевтической, нефтехимической, электронной и аэрокосмической промышленности.
Исполнение:
Модели системы HL35-220 с водяным охлаждением доступны в исполнениях EXPXdmbIBT4 или EXPXdmbiCt4, что позволяет адаптировать устройство под различные условия эксплуатации. Устройство соответствует стандарту GB3836.5-2004 и имеет маркировку Expxdmb lCT4, подтвержденную сертификатом GYB091118, что гарантирует его надежность и безопасность.
Принцип работы системы основан на создании избыточного давления с помощью сжатого воздуха, что предотвращает проникновение опасных веществ внутрь устройства. Это обеспечивает высокий уровень защиты при использовании в взрывоопасных средах.
Структура:
- Камера избыточного давления: предназначена для установки невзрывозащищенных приборов.
- Камера управления: включает взрывозащищенный шкаф и систему регулирования давления.
- Корпус: изготовлен из холоднокатаной стали толщиной 2–3 мм, вентиляционные каналы — из оцинкованной стали.
Показатели безопасности:
Система HL35-220 обеспечивает многоуровневую защиту: при давлении выше 280 Па происходит автоматический сброс воздуха, при давлении ниже 80 Па и выше 50 Па активируется сигнал тревоги, а при снижении давления ниже 50 Па питание устройства автоматически отключается, гарантируя безопасность и надежность работы. Регулировка осуществляется с помощью ручки на одностороннем дросселе. Рекомендуемое давление: 250 Па.
Функция блокировки:
- В зоне 1: контакт блокируется при давлении ниже 50 Па.
- В зоне 2: контакт остается активным при давлении выше 50 Па.
Система охлаждения:
Водяное охлаждение поддерживает стабильную температуру внутри шкафа, обеспечивая безопасность компонентов.
Защита:
Электрический шкаф системы HL35-220 оснащен отдельной полостью для проводки и выполнен из алюминиевого корпуса, что обеспечивает надежность и удобство эксплуатации. Компрессор устройства имеет взрывозащищенное исполнение или силиконовое уплотнение, а циркуляционный вентилятор оборудован лопастями из алюминия, что гарантирует долговечность и безопасность работы.
Циркуляционный насос системы оснащен взрывозащищенным двигателем, а датчики температуры и давления выполнены во взрывозащищенном исполнении, обеспечивая точный контроль в сложных условиях. Зоны защиты разделены на взрывозащищенные боксы, что дополнительно повышает уровень безопасности при эксплуатации в опасных средах.
Система HL35-220 сочетает передовые технологии и надежность, обеспечивая безопасность и точность в самых требовательных условиях эксплуатации.
Технические характеристики
-
SCIENTZ
-
HL35-220
-
3.5 кВт
-
-20 °С
-
200 °С
-
1.8 кВт
-
3.5 кВт
-
Макс. 30 литр/мин.
-
1,5бар
-
SECOP
-
DANFOSS
-
DN20
-
0.8 м³/час при 1.5бар~4бар
-
G1/2
-
400*600*1150
-
450*650*1300
-
135кг
-
165кг
-
380В 50ГЦ
-
6 кВт (макс.)
Комплект поставки
