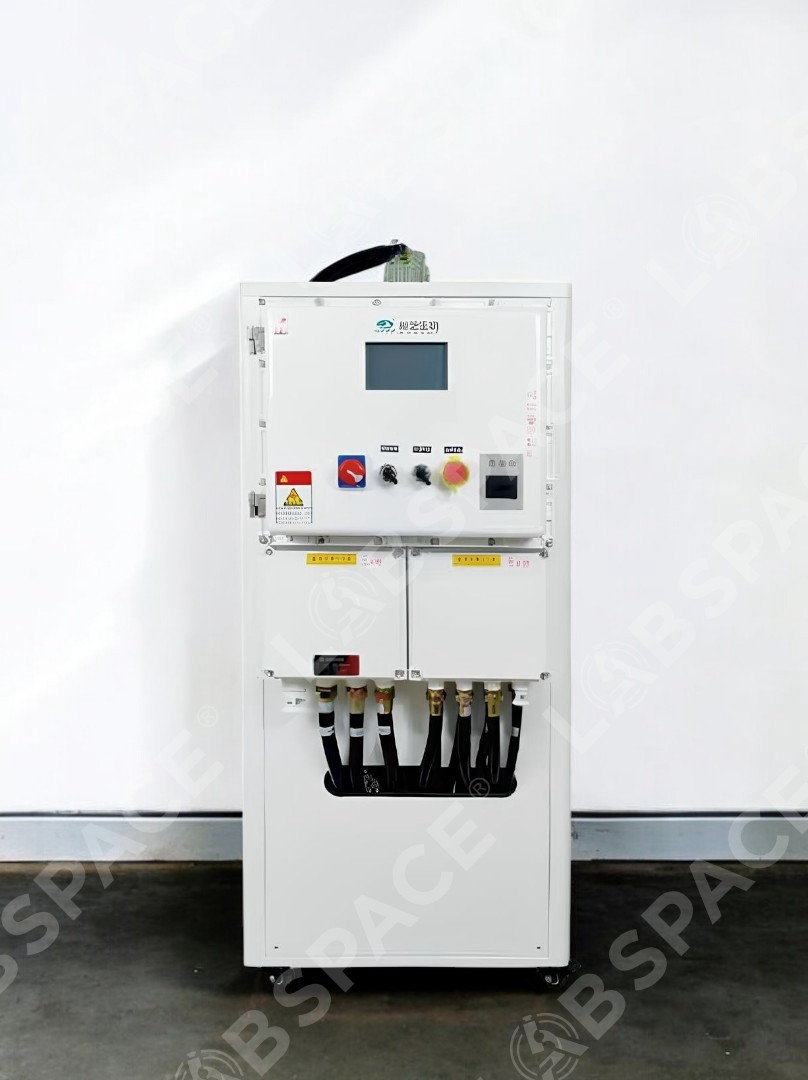

Процесс-термостат SCIENTZ HL35W-620

Система контроля температур SCIENTZ HL35W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система поддерживает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 0,5 кВт до 3,5 кВт и нагревом до 3,5 кВт, обеспечивая бесперебойную работу даже в сложных условиях.

Конструкция:

Устройство включает в себя все необходимые компоненты для создания оптимальных температурных условий — циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, а также датчики, манометр среднего давления, систему рекуперации тепла, расширительный бак и современный контроллер. Все эти элементы работают синхронно, что позволяет системе точно и последовательно переключаться между режимами охлаждения и нагрева, обеспечивая достижение и поддержание заданных температурных параметров.

Основные функции:

• Система управления: ПИД-регулятор, обеспечивающий оптимальную стабильность процесса.
• Точность поддержания температуры теплоносителя – ±0,5°C, а температура реакционного материала контролируется с точностью до ±1°C.
• Корпус устройства выполнен с применением напыления холоднокатаного листового металла для повышения прочности и долговечности.
• Используется интерфейс RS485 с протоколом MODBUS RTU для обмена данными и подключения интегрированных систем.
• Рабочий температурный диапазон – от -60°C до 200°C, что позволяет применять систему в различных технологических процессах.
• Панель управления с 7-дюймовым цветным сенсорным экраном отображает температурную кривую и записывает данные для анализа.
• Возможность выбора объекта термостатирования – контроль температуры материала или температуры теплоносителя на выходе.
• Функция контроля разницы температур позволяет точно настраивать разницу между температурой оболочки реактора и материала.
• Программное обеспечение поддерживает создание до 5 программ по 30 этапов каждая для гибкой настройки.
• Механизм температурной обратной связи осуществляет измерение температуры оборудования, выхода теплоносителя и через внешний датчик (PT100).
• Дополнительные защитные функции (самодиагностика, защита от перегрузок, реле высокого и низкого давления, тепловая защита, контроль уровня жидкости) повышают безопасность эксплуатации.
• Замкнутая циркуляционная система предотвращает образование масляного тумана при высоких температурах и абсорбцию влаги при низких, с автоматическим пополнением теплоносителя.

Области применения:

SCIENTZ HL35W-620 идеально подходит для применения в реакционных установках, системах дистилляции, экстракции и других технологических процессах, требующих точного температурного контроля. Оборудование широко используется в университетских лабораториях, исследовательских центрах, фармацевтическом и нефтехимическом производстве, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Для дополнительной безопасности устройство может интегрироваться с взрывозащищенным шкафом под положительным давлением. Модели с водяным охлаждением, соответствующие стандарту GB3836.5-2004, имеют маркировку Expxdmb lCT4 и сертификат GYB091118, обеспечивая подачу чистого сжатого воздуха с небольшим положительным давлением, что препятствует проникновению опасных газов и пыли извне.

Конструкция шкафа:

Шкаф состоит из двух секций – рабочей камеры для размещения невзрывозащищенных приборов и камеры управления, включающей взрывозащищенный блок управления и систему регулирования давления. Корпус изготовлен из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные элементы выполнены из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. На входной двери имеется стеклянное окно для контроля показаний счетчиков и индикаторов.

Показатели безопасности:

• При превышении положительного давления свыше 280 Па срабатывает автоматическая система вытяжки.
• При снижении давления до 50–80 Па активируется сигнал тревоги.
• Если давление падает ниже 50 Па, система автоматически отключает питание для предотвращения аварии.

Принцип работы и регулировка:

После подключения внешнего питания и запуска системы электромагнитный клапан открывает воздухозаборный трубопровод, через который отфильтрованный сжатый воздух поступает в камеру под положительным давлением. Опасные газы выводятся через систему выхлопа, после чего система стабилизируется для нормальной работы приборов. Регулирование давления осуществляется с помощью ручки на дроссельной заслонке: поворот по часовой стрелке увеличивает давление до 250 Па, а против – уменьшает его. При снижении давления следует проверить герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена функция блокировки контакта, которая автоматически размыкается при падении давления ниже 50 Па. Система оснащена водяным охлаждением, регулирующим подачу охлаждающей воды в теплообменник кондиционера для поддержания стабильного температурного режима и защиты внутренних компонентов.

Современные технологии взрывозащиты:

Электрический шкаф выполнен по взрывозащищенному стандарту, имеет отдельную камеру для электропроводки, алюминиевый корпус с ребристой конструкцией для эффективного теплоотвода и взрывозащищенный дисплей с диагональю 7 дюймов и более. Дополнительные компоненты – компрессор, циркуляционный вентилятор и насос – оснащены системой взрывозащиты, что гарантирует их надежную работу в экстремальных условиях.
