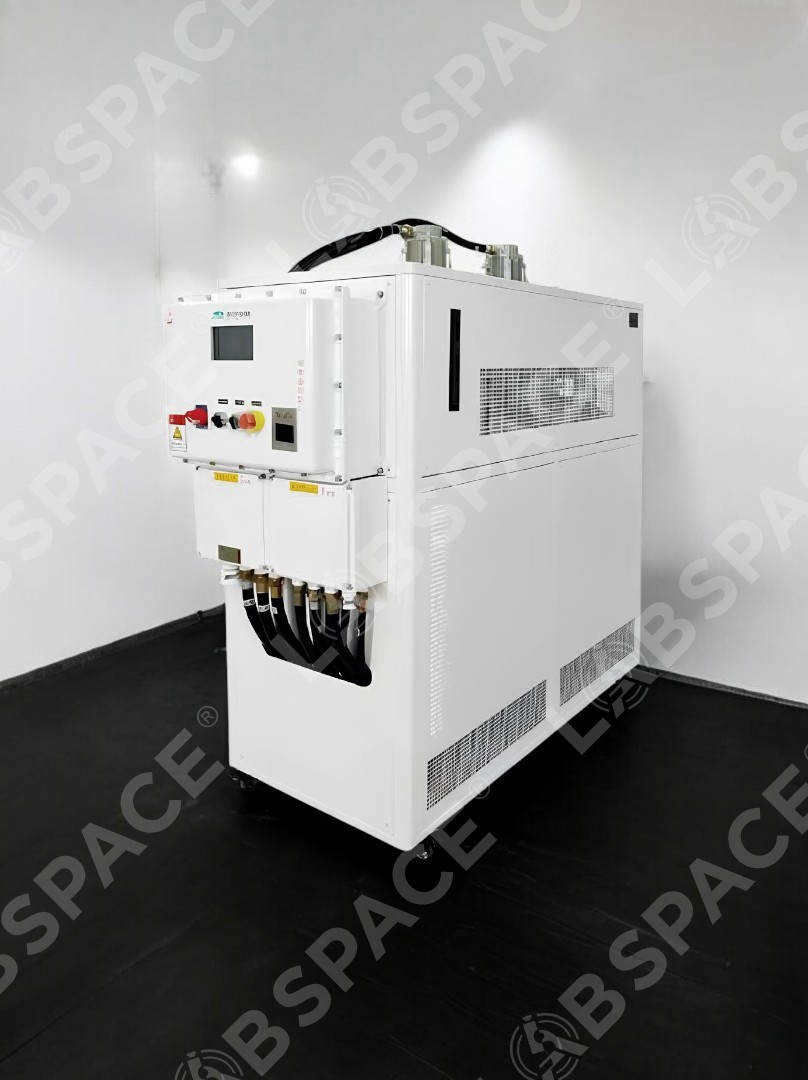

Процесс-термостат SCIENTZ HL35W-820

Система контроля высоких и низких температур HL35W-820 от SCIENTZ демонстрирует безупречное качество и высокую производительность, оснащена интеллектуальной системой для точного регулирования теплового режима. Устройство гарантирует поддержание заданных температурных параметров в диапазоне от -75 °C до 200 °C, что обеспечивает надежный контроль технологических процессов и отвечает самым строгим требованиям стабильности.

Точность регулирования достигает ±0,1 °C, система способна обеспечить охлаждение в пределах от 0.42 кВт до 3.5 кВт, а её мощность нагрева составляет 3.5 кВт.

Конструкция:

Данная система контроля температуры объединяет в себе ряд ключевых компонентов, таких как циркуляционный насос, нагревательная труба, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, рекуператор тепла, расширительный бак и контроллер. Интеграция современных технологий и чётко синхронизированный циклический процесс охлаждения и нагрева позволяют всему оборудованию работать сообща для обеспечения оптимальной точности регулирования.

Функции:

•  Система управления основана на ПИД-регуляторе.
• Точность регулирования температуры теплоносителя достигает ±0,5 °C, а контроль температуры реакционного материала – ±1 °C.
• Корпус устройства выполнен с использованием напыла холоднокатаного листового металла.
• Обмен данными осуществляется посредством интерфейса RS 485 по протоколу MODBUS RTU.
• Рабочий температурный диапазон среды составляет от -80 °C до 200 °C.
• Панель управления оборудована 7-дюймовым цветным сенсорным дисплеем с возможностью отображения температурной кривой и записи данных.
• Предусмотрен свободный выбор объекта термостатирования – контроль температуры материала или теплоносительной среды.
• Функция контроля разницы температур позволяет регулировать разницу между температурой рубашки реактора и температурой материала.
• Пользователь может запрограммировать систему до 5 программ, каждая из которых может включать до 30 этапов.
• Система обеспечивает температурную обратную связь за счет измерения температуры оборудования, температуры на выходе и температуры материала (при использовании внешнего датчика PT100).
• Дополнительная защита включает функции самодиагностики, защиты от перегрузок, реле высокого давления, перегрузки, тепловой защиты, защиты от низкого и высокого уровней, а также защиту от сбоев датчиков.
• Полностью герметичная замкнутая циркуляционная система исключает образование масляного тумана при высоких температурах, предотвращает поглощение влаги при низких и автоматически пополняет теплоносительную среду при падении температурных условий.

Области применения:

Оборудование для контроля температур применяется в самых разных технологических процессах, включая реакционные установки, системы дистилляции, экстракционные линии и другие процессы, где важен точный контроль охлаждения и нагрева. Такие системы находят применение в университетах, научно-исследовательских лабораториях, автомобилестроении, фармацевтической промышленности, нефтехимии, при испытаниях полупроводников, электронике, биохимии и аэрокосмической отрасли.

Стандарты и классификация:

Модели с водяным охлаждением данной серии доступны с классификацией EXPXdmbIBT4 и EXPXdmbiCt4. Продукт спроектирован, изготовлен и проверен по национальному стандарту GB3836.5-2004 для электрооборудования, работающего в взрывоопасных газовых средах. Он успешно применяется на нефтяных, химико-фармацевтических и других объектах, где присутствуют взрывоопасные газы и пыль. Маркировка взрывозащищенности соответствует Expxdmb lCT4, номер сертификата – GYB091118.

Шкаф положительного давления:

Шкаф положительного давления синхронизирован с системой регулирования во взрывозащищенном блоке управления, что обеспечивает подачу чистого и безопасного сжатого воздуха в камеру. Избыточное давление в камере препятствует проникновению опасных газов и пыли извне, достигая требований взрывозащищенности.

Шкаф оборудован интеллектуальной системой централизованного управления, ЖК-дисплеем, автоматической вентиляцией, автоматическим питанием с задержкой, автоматической подачей воздуха при снижении давления, сигнализацией о неисправностях и автоматическим отключением питания в случае угрозы.

Конструкция шкафа:

Шкаф положительного давления состоит из двух частей: камеры положительного давления для размещения невзрывозащищенных приборов и камеры управления, где размещён взрывозащищенный блок управления с системой регулирования давления. Оболочка шкафа изготовлена из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные трубки выполнены из оцинкованной стали, а кабели прокладываются через специальные соединительные устройства. На передней панели имеется стеклянное окно для отображения счетчиков и световых индикаторов.

Показатели безопасности:

• При превышении положительного давления 280 Па система автоматически инициирует сброс давления.
• При снижении давления до диапазона 50–80 Па срабатывает сигнал тревоги.
• Если давление опускается ниже 50 Па, питание устройства отключается автоматически.

Как это работает:

После подключения внешнего 220-вольтового питания к взрывозащищенному блоку управления и нажатия кнопки «пуск», через электромагнитный контакт открывается воздухозаборный трубопровод. Сжатый воздух, предварительно отфильтрованный и с пониженным давлением, подается в камеру положительного давления, где выводятся опасные газы через выхлоп. Когда концентрация вредных веществ снижается до безопасного уровня, контакт замыкается автоматически, обеспечивая безопасную работу электроники внутри камеры.

Регулировка положительного давления:

Давление регулируется с помощью ручки, расположенной на нижнем конце односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а против – уменьшает его; оптимальное значение составляет 250 Па. При снижении давления ниже заданного уровня рекомендуется проверить герметичность системы и состояние воздухозаборного устройства.

Выбор функции блокировки:

Для использования в опасных зонах, при падении давления ниже 50 Па, блокирующий контакт размыкается (в первой категории зон), в то время как во второй категории контакт может оставаться разомкнутым до восстановления давления. Данная функция регулируется через третье положение стрелочного переключателя T2.

Система охлаждения:

Для обеспечения стабильной работы применяется водяное охлаждение: охлаждающая вода подается в теплообменник внутреннего кондиционера, эффективно отводя тепло и поддерживая постоянную температуру внутри шкафа, что повышает безопасность внутренних компонентов.

Об изоляции и взрывозащите:

Электрический шкаф взрывозащищенного типа оснащён отдельной камерой электропроводки, что особенно актуально при увеличенной мощности нагрева. Корпус шкафа выполнен из алюминиевых деталей и оборудован взрывозащищенной мышью для управления дисплеями с диагональю 7 дюймов и более. Ключевые компоненты, такие как компрессор, вентилятор и насос, проходят специальную обработку с использованием уплотнителей и технологий защиты (искробезопасные соединения, алюминиевые лопасти и взрывозащищенные двигатели).

Отдельно настроенная ручка регулировки давления на дроссельной заслонке позволяет поддерживать оптимальное значение 250 Па; при снижении давления необходимо проверять герметичность системы и состояние воздухозаборника. Дополнительные меры защиты включают применение взрывозащищенного нагревателя, датчиков температуры и давления, а также защитных зон внутри взрывозащищенных блоков.
