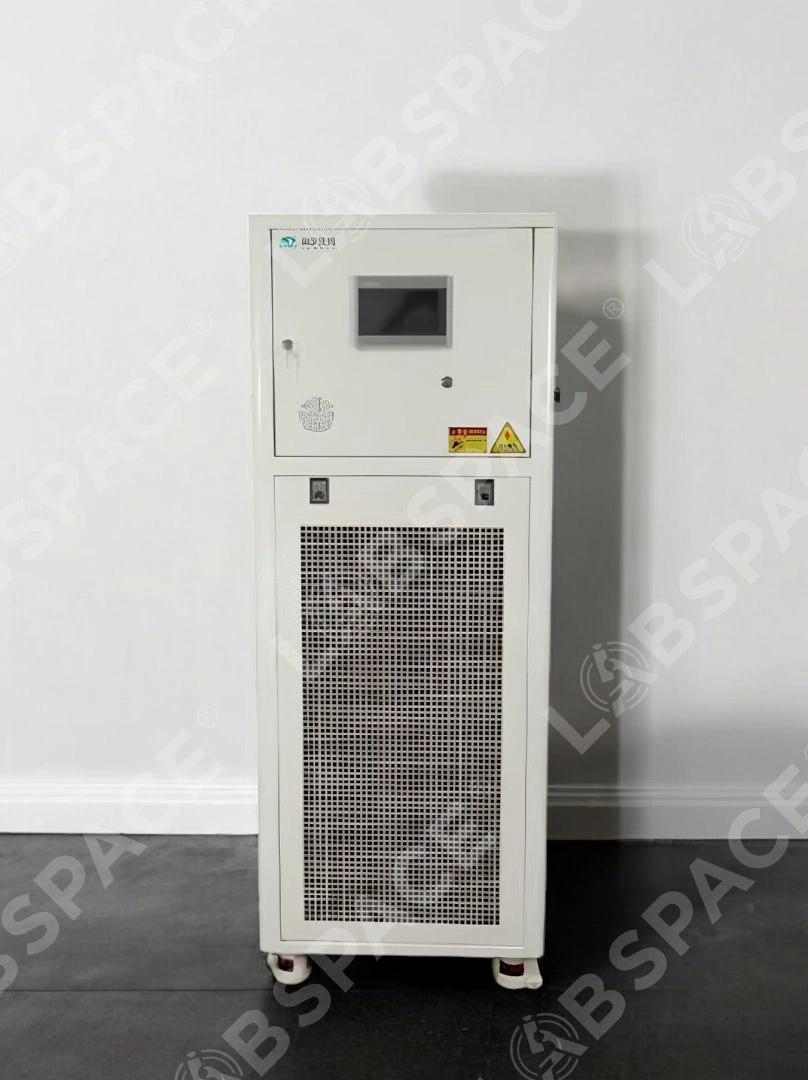

Процесс-термостат SCIENTZ HL380W-420
Система контроля температуры HL380W-420 от SCIENTZ обеспечивает высокоэффективное управление температурными режимами в диапазоне от -35℃ до 200℃ с точностью ±0,1℃. С мощностью охлаждения от 9 кВт до 38 кВт и нагрева до 38 кВт, она идеально подходит для сложных промышленных приложений, требующих надежного контроля.
Выбирая HL380W-420, вы получаете профессиональный инструмент, который повышает эффективность и стабильность производственных процессов. Это решение идеально подходит для предприятий, стремящихся к оптимизации операций и достижению высоких стандартов качества.
Система контроля температур SCIENTZ HL380W-420 – это современное технологическое решение, предназначенное для точного регулирования температурных процессов в диапазоне от -35°C до 200°C. Обеспечивая выдающуюся точность с допустимой погрешностью ±0,1°C, эффективное охлаждение мощностью от 9 кВт до 38 кВт и нагрев до 38 кВт, устройство гарантирует стабильную и надежную работу даже при экстремальных нагрузках.
Конструкция и принцип работы:
Модуль HL380W-420 оснащён широким спектром ключевых компонентов: циркуляционным насосом, нагревательной трубой, компрессором, конденсатором, вентилятором, фильтром-осушителем, расширительным клапаном, испарителем, газожидкостным сепаратором, датчиками, манометрами и контроллером. Принцип его работы основывается на последовательном чередовании циклов охлаждения и нагрева, что позволяет добиться высокой точности контроля температурного режима.
Ключевые особенности:
- Точность: Допускается отклонение в пределах ±0,5°C для теплоносителя и ±1°C для технологического материала.
- Управление: Встроенный ПИД-регулятор обеспечивает стабильное и точное поддержание всех установленных параметров.
- Диапазон температур: Рабочий интервал варьируется от -40°C до 200°C с возможностью расширения до 250°C.
- Панель управления: 7-дюймовый сенсорный дисплей с функцией записи данных обеспечивает удобство мониторинга и управления системой.
- Программирование: Возможность создания до 5 программ, каждая из которых может состоять из 30 шагов, позволяет адаптировать устройство под конкретные технологические задачи.
- Защита: Система самодиагностики, защита от перегрузок, реле высокого давления, тепловая защита и контроль уровня жидкости обеспечивают высокий уровень безопасности эксплуатации.
- Замкнутая система: Продуманная конструкция исключает образование масляного тумана и предотвращает накопление влаги.
| Диапазон температур | Мощность |
| Мощность охлаждения при 200°С | 38кВт |
| Мощность охлаждения при 20°С | 38кВт |
| Мощность охлаждения при 0°С | 38кВт |
| Мощность охлаждения при -20°С | 26кВт |
| Мощность охлаждения при -35°С | 9кВт |
Области применения:
Система HL380W-420 широко находит применение как в научно-исследовательских лабораториях, так и в фармацевтической, нефтехимической, электронной, биохимической и аэрокосмической отрасли. Устройство идеально подходит для работы в реакторах, а также для процессов дистилляции, экстракции и других технологических операций, где требуется высокоточный температурный контроль.
Соответствие стандартам:
Модели с водяным охлаждением соответствуют стандарту GB3836.5-2004 и имеют маркировку взрывозащищенности Expxdmb lCT4. Сертификат GYB091118 подтверждает возможность безопасной эксплуатации оборудования в условиях повышенной взрывоопасности, что особенно важно для нефтяной, химической и фармацевтической отрасли.
Принцип работы и безопасность:
Устройство создаёт избыточное давление с помощью сжатого воздуха, что препятствует проникновению опасных веществ внутрь агрегата. Встроенная система автоматической вентиляции, сигнализация и защита от падения давления значительно повышают уровень безопасности эксплуатации. Корпус, изготовленный из холоднокатаной стали толщиной 2-3 мм, а все вентиляционные элементы из оцинкованного металла, обеспечивают долговечность и надежность конструкции.
Показатели безопасности:
- При давлении свыше 280 Па активируется автоматическая система вытяжки.
- При снижении давления ниже 80 Па срабатывает звуковая сигнализация.
- При падении давления до 50 Па устройство автоматически отключается.
Регулировка давления:
Давление регулируется посредством ручки на дроссельной заслонке; оптимальное значение составляет 250 Па, что обеспечивает стабильное функционирование системы.
Система охлаждения:
Для поддержания требуемого температурного режима в шкафу используется водяное охлаждение, существенно повышающее энергоэффективность и надежность всей установки.
Защита и надежность:
Устройство оснащено отдельной камерой для электропроводки и алюминиевым корпусом, способствующим эффективному рассеиванию тепла. Применение взрывозащищённых компрессоров, вентиляторов, насосов, а также датчиков температуры и давления гарантирует максимальную безопасность даже в условиях экстремальных нагрузок.
Технические характеристики
-
SCIENTZ
-
HL380W-420
-
38 кВт
-
-35 °С
-
200 °С
-
9 кВт
-
38 кВт
-
Макс. 200 литр/мин.
-
2,5бар
-
EMERSON COPELAND
-
DANFOSS
-
DN40
-
12 м³/час при 1.5бар~4бар
-
DN50
-
750*750*1800
-
1000*950*1750
-
300кг
-
820кг
-
380В 50ГЦ
-
55 кВт (макс.)
Комплект поставки
О производителе
Ningbo Scientz Biological Technology Co., Ltd. — это ведущий производитель лабораторного оборудования, основанный в 1989 году в городе Нинбо, Китай. Сегодня компания широко признана как мировой поставщик научного и исследовательского оборудования для лабораторий.
Scientz является высокотехнологичным предприятием, предоставляющим научные приборы и устройства для различных областей, включая научные исследования, образование, биомедицину, сельское хозяйство, охрану окружающей среды, нефтяную промышленность и многие другие. Опираясь на инновационные разработки и техническую мощь, компания накопила значительный опыт в производстве систем контроля процесса термостатирования, сублимационной сушке и других технических областях.
Scientz неизменно придерживается передовых технологий в своих исследованиях и разработках, стремясь предоставлять клиентам самые современные продукты и отраслевые решения. На данный момент компания располагает научно-исследовательскими центрами в Нинбо и Ханчжоу, имеет в своем штате десятки высококвалифицированных специалистов в области исследований и разработок и владеет более чем 60 патентами. После более чем 30 лет непрерывного развития, Scientz стала признанным мировым экспертом в разработке современного оборудования.
Одним из основных направлений Scientz является разработка и производство технологического промышленного оборудования и систем контроля температуры, циркуляционных охладителей, жидкостных термостатов охватывающих диапазон температур от -120° до 300°С.
Линейка жидкостных термостатов компании широко используется в научно-исследовательских отделах, университетах, отделах контроля качества предприятий фармацевтической, нефтяной, химической промышленности, при разработки и производстве новых материалов в медицине, биохимии, электроники зарекомендовав себя как достойная альтернатива известным европейским брендам.
