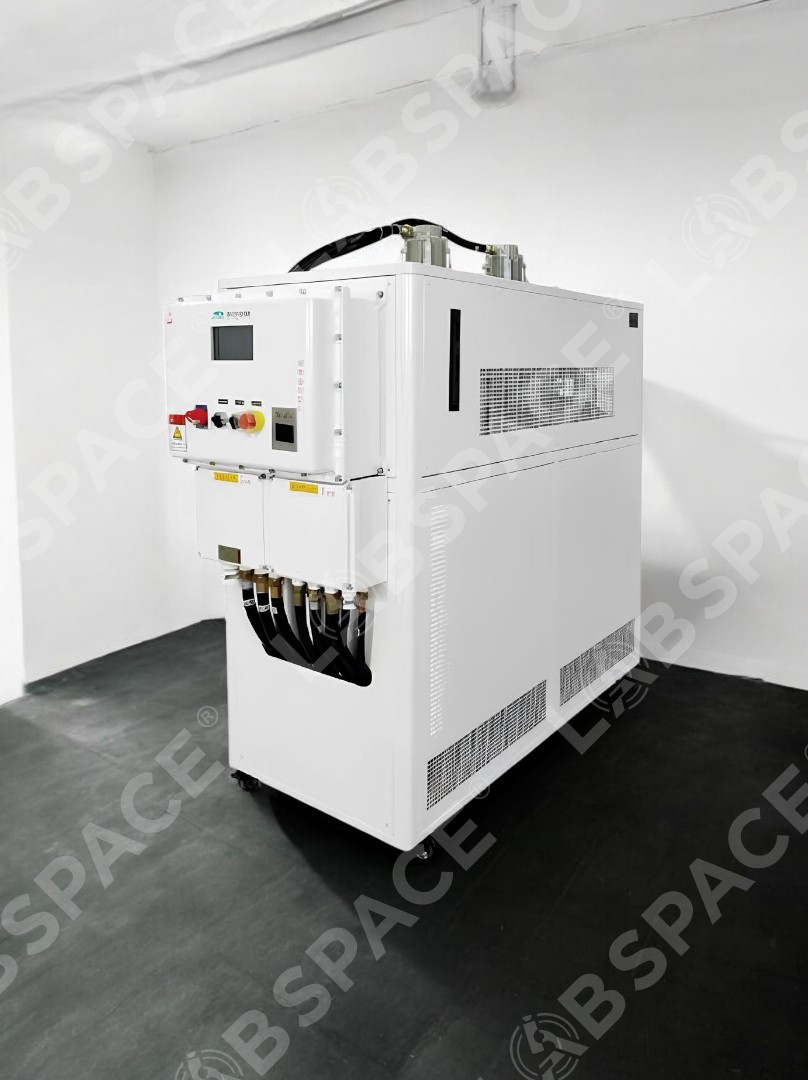

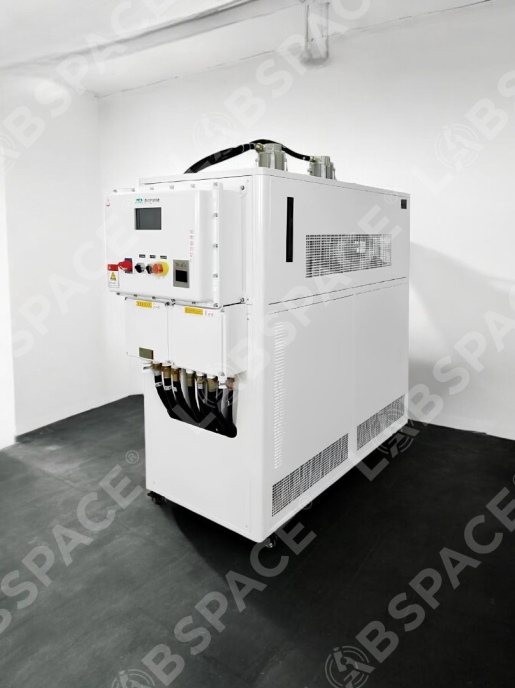

Процесс-термостат SCIENTZ HL380W-820

Система контроля температур HL380W-820 от SCIENTZ обладает высоким качеством и эффективностью, оснащена интеллектуальной системой для точного регулирования теплыми режимами. Устройство поддерживает заданные температуры от -75 °C до 200 °C, обеспечивая надежный контроль процессов и удовлетворяя строгим требованиям стабильности.

Точность регулирования составляет ±0,1 °C, а система обеспечивает охлаждение в диапазоне от 8 кВт до 38 кВт, при этом мощность нагрева достигает 38 кВт.

Конструкция:

Система контроля температуры включает ключевые компоненты: циркуляционный насос, нагревательный элемент, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр, рекуператор тепла, расширительный бак и контроллер. Интеграция современных технологий и четкая синхронизация процесса охлаждения и нагрева позволяют оборудованию работать в унисон для достижения оптимальной точности.

Функции:

• Система управления: ПИД-регулятор.
• Точность регулирования теплоносителя составляет ±0,5 °C, контроль температуры реакционного материала – ±1 °C.
• Корпус устройства изготовлен из холоднокатаного металла.
• Данные передаются через интерфейс RS 485 по протоколу MODBUS RTU.
• Рабочий температурный диапазон – от -80 °C до 200 °C.
• Панель управления включает 7-дюймовый цветной сенсорный дисплей для отображения температурных данных.
• Возможен выбор объекта термостатирования – контроль температуры материала или теплоносителя.
• Функция контроля разницы температур регулировать разницу между температурой рубашки реактора и материала.
• Пользователь может запрограммировать систему на выполнение до 5 программ с 30 этапами.
• Система обеспечивает обратную связь по температуре, измеряя показатели оборудования, выходной температуры и материала (с внешним датчиком PT100).
• Защита включает функции самодиагностики, защиту от перегрузок, реле высокого давления и защиту от сбоев.
• Полностью герметичная замкнутая циркуляционная система предотвращает образование масляного тумана и поглощение влаги, автоматически пополняя теплоноситель.

Области применения:

Оборудование активно используется в технологических процессах, таких как реакционные установки, дистилляция, экстракционные линии и другие, где важен точный контроль температур. Системы находят применение в университетах, научных laboratories, автомобилестроении, фармацевтической и нефтехимической отраслях, а также в испытаниях полупроводников и электронике.

Стандарты и классификация:

Модели с водяным охлаждением данной серии имеют классификацию EXPXdmbIBT4 и EXPXdmbiCt4. Продукт спроектирован и проверен согласно стандарту GB3836.5-2004 для оборудования в взрывоопасных средах. Устройство используется на нефтяных и химическо-фармацевтических предприятиях, где присутствуют взрывоопасные газы и пыль. Маркировка по взрывозащите – Expxdmb lCT4, сертификат – GYB091118.

Шкаф положительного давления:

Шкаф положительного давления интегрирован со взрывозащищенным блоком управления, обеспечивая подачу чистого и безопасного сжатого воздуха. Избыточное давление предотвращает проникновение опасных газов и пыли, соблюдая высокие стандарты взрывозащищенности.

Шкаф оснащен интеллектуальной системой централизованного управления, ЖК-дисплеем, автоматической вентиляцией и функцией автоматического питания с задержкой, сигнала о неисправностях.

Конструкция шкафа:

Шкаф состоит из двух секций: камеры положительного давления для невзрывозащищенных приборов и камеры управления, содержащей взрывозащищенный блок. Оболочка изготовлена из холоднокатаной стали толщиной 2–3 мм, вентиляционные трубки – из оцинкованной стали, а кабели — через специальные соединители. На передней панели имеется стеклянное окно для отображения показателей.

Показатели безопасности:

• При превышении давления 280 Па система автоматически сбрасывает давление.
• При снижении давления до 50–80 Па срабатывает сигнал тревоги.
• Если давление падает ниже 50 Па, питание устройства отключается.

Как это работает:

После подключения 220-вольтового питания к блоку управления и нажатия кнопки «пуск» открывается воздухозаборный клапан. Сжатый воздух поступает в камеру, где выводятся опасные газы. Когда концентрация вредных веществ снижается, контакт замыкается автоматически, обеспечивая безопасность работы.

Регулировка положительного давления:

Давление регулируется ручкой дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, против – уменьшает; оптимальное значение — 250 Па. При снижении давления ниже нормы рекомендуется проверять герметичность системы.

Выбор функции блокировки:

Для использования в опасных зонах: при падении давления ниже 50 Па блокирующий контакт размыкается, а во второй категории контакт остается разомкнутым до восстановления давления. Это регулируется через положение стрелочного переключателя T2.

Система охлаждения:

Для обеспечения стабильной работы используется водяное охлаждение: охлаждающая вода поступает в теплообменник, эффективно отводя тепло и поддерживая постоянную температуру.

Об изоляции и взрывозащите:

Электрический шкаф взрывозащищенного типа имеет отдельную камеру для проводки, что особенно важно при высокой мощности. Корпус сделан из алюминия и оснащен взрывозащищенной мышью для управления дисплеями. Ключевые компоненты защищены уплотнителями и технологиями безопасности, такими как искробезопасные соединения.

Технические характеристики

• Производитель

  SCIENTZ

• Модель

  HL380W-820

• Мощность нагрева

  38 кВт

• Минимальная рабочая температура

  -75 °С

• Максимальная рабочая температура

  200 °С

• Минимальная потребляемая мощность при охлаждении

  8 кВт

• Максимальная потребляемая мощность при охлаждении

  38 кВт

• Производительность насоса

  Макс. 200 литр/мин.

• Давление насоса

  2.5 бар

• Компрессор

  EMBRACO

• Расширительный клапан

  DANFOSS

• Диаметр изоляционных шлангов

  DN40

• Потребности воды +20°С для охлаждения

  14 м³/час при 1.5бар~4бар

• Соединение для подключения водного охлаждения

  DN40

• Габариты водяного охлаждения

  750*750*1800

• Габариты воздушного охлаждения

  1000*950*1750

• Вес водяного охлаждения

  501 кг

• Вес воздушного охлаждения

  1150 кг

• Питание

  380В 50ГЦ

• Потребляемая мощность

  90 кВт (макс.)

Комплект поставки Процесс-термостат SCIENTZ HL380W-820

SCIENTZ

О производителе

Ningbo Scientz Biological Technology Co., Ltd. — это ведущий производитель лабораторного оборудования, основанный в 1989 году в городе Нинбо, Китай. Сегодня компания широко признана как мировой поставщик научного и исследовательского оборудования для лабораторий.

Scientz является высокотехнологичным предприятием, предоставляющим научные приборы и устройства для различных областей, включая научные исследования, образование, биомедицину, сельское хозяйство, охрану окружающей среды, нефтяную промышленность и многие другие. Опираясь на инновационные разработки и техническую мощь, компания накопила значительный опыт в производстве систем контроля процесса термостатирования, сублимационной сушке и других технических областях.

Scientz неизменно придерживается передовых технологий в своих исследованиях и разработках, стремясь предоставлять клиентам самые современные продукты и отраслевые решения. На данный момент компания располагает научно-исследовательскими центрами в Нинбо и Ханчжоу, имеет в своем штате десятки высококвалифицированных специалистов в области исследований и разработок и владеет более чем 60 патентами. После более чем 30 лет непрерывного развития, Scientz стала признанным мировым экспертом в разработке современного оборудования.

Одним из основных направлений Scientz является разработка и производство технологического промышленного оборудования и систем контроля температуры, циркуляционных охладителей, жидкостных термостатов охватывающих диапазон температур от -120° до 300°С.

Линейка жидкостных термостатов компании широко используется в научно-исследовательских отделах, университетах, отделах контроля качества предприятий фармацевтической, нефтяной, химической промышленности, при разработки и производстве новых материалов в медицине, биохимии, электроники зарекомендовав себя как достойная альтернатива известным европейским брендам.
