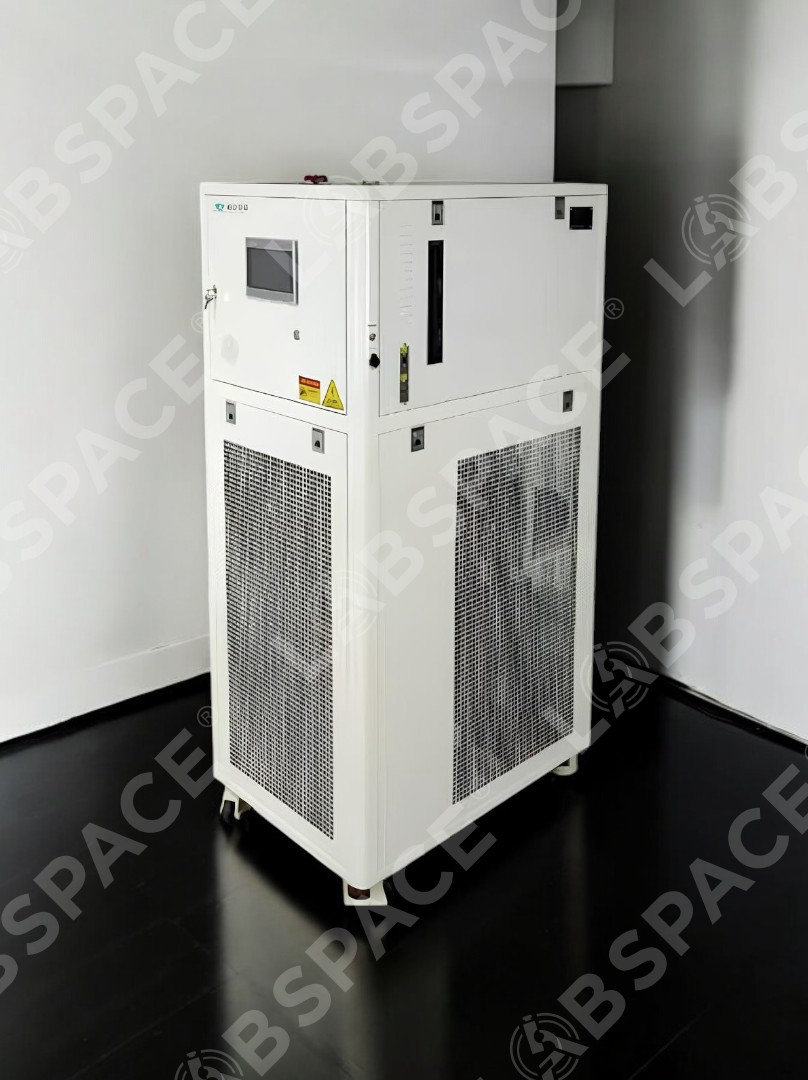

Процесс-термостат SCIENTZ HL55W-1010
Система контроля высоких и низких температур HL55-1010 от SCIENTZ, предназначена для контроля температур в диапазоне от -95 C до 200 C. С мощностью нагрева 3,5 кВт и охлаждением от 0,7 кВт до 5,5 кВт, обеспечивает эффективное терморегулирование для различных процессов. Оснащен современным циркуляционным насосом, который обеспечивает стабильную работу и равномерное распределение температуры.
Модель HL55-1010 подходит для научных лабораторий, фармацевтической промышленности и других областей с высокой точностью контроля температур. Устройство предлагает разнообразие модификаций и индивидуальные решения, позволяя пользователям выбрать оборудование, соответствующее их специфическим потребностям.
Система контроля высоких и низких температур HL55W-1010 от SCIENTZ сочетает в себе надежность, высокую производительность и интеллектуальное управление. Диапазон рабочих температур: от -95°C до 200°C, что делает ее универсальным решением для задач, требующих точного контроля. Точность регулировки температуры достигает ±0,1°C. Мощность охлаждения варьируется от 0,45 кВт до 3,5 кВт, а мощность нагрева составляет 3,5 кВт.
Принцип работы:
Система включает циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостный сепаратор, датчики, манометр, рекуперацию тепла, расширительный бак и контроллер. Благодаря передовым технологиям обеспечивается точный контроль температуры в широком диапазоне. Работа системы строится на цикле охлаждения и нагрева, где все компоненты взаимодействуют для поддержания заданной температуры.
Функции:
- Управление: ПИД-регулятор с нечеткой логикой.
- Точность: ±0,5°C (теплоноситель), ±1°C (материал).
- Корпус: холоднокатаный листовой металл с защитным напылением.
- Протокол связи: RS 485, MODBUS RTU.
- Диапазон температур: -100°C ~ 100°C.
- Панель управления: 7-дюймовый сенсорный экран с отображением температурных кривых и записью данных.
- Контроль разницы температур: возможность регулировки разницы между температурой рубашки реактора и материала.
- Программирование: поддержка 5 программ, каждая из которых может содержать до 30 шагов.
- Обратная связь: контроль температуры оборудования, выходного отверстия и материала с использованием датчика PT100.
- Защита: самодиагностика, защита от перегрузки, реле высокого давления, тепловая защита, защита от низкого уровня жидкости и неисправностей датчиков.
- Замкнутая система: предотвращает образование масляного тумана при высоких температурах и поглощение влаги при низких.
| Диапазон температур | Мощность |
| Мощность охлаждения при 200°С | 5.5кВт |
| Мощность охлаждения при 100°С | 5.5кВт |
| Мощность охлаждения при 20°С | 5.5кВт |
| Мощность охлаждения при -80°С | 2.8кВт |
| Мощность охлаждения при -95°С | 0.7кВт |
Области применения:
Система HL55W-1010 широко используется в реакторах (включая микроканальные, стеклянные и реакторы с рубашкой), системах дистилляции, экстракции и других процессах, требующих точного контроля температуры. Применяется в университетах, научных лабораториях, автомобилестроении, фармацевтической, нефтехимической, электронной, биохимической и аэрокосмической отраслях.
Взрывозащищенное исполнение:
Модели с водяным охлаждением EXPXdmbIBT4 и EXPXdmbiCt4 соответствуют стандарту GB3836.5-2004. Маркировка взрывозащищенности: Expxdmb lCT4. Сертификат: GYB091118. Подходят для эксплуатации во взрывоопасных средах, таких как нефтяная, химическая и фармацевтическая промышленность.
Принцип работы взрывозащищенного шкафа:
Шкаф создает избыточное давление с помощью сжатого воздуха, предотвращая проникновение опасных газов и пыли. Оснащен системой автоматической вентиляции, сигнализацией и защитой от потери давления.
Структура:
- Камера положительного давления: предназначена для установки невзрывозащищенных приборов.
- Камера управления: включает взрывозащищенный блок управления и систему регулирования давления.
- Корпус: изготовлен из холоднокатаной стали толщиной 2–3 мм, вентиляционные трубы — из оцинкованной стали.
Показатели безопасности:
- При давлении выше 280 Па: автоматическая вытяжка.
- При давлении ниже 80 Па: активация сигнала тревоги.
- При давлении ниже 50 Па: автоматическое отключение питания.
Регулировка давления:
Ручка на дроссельной заслонке позволяет регулировать давление. Рекомендуемое значение — 250 Па.
Система охлаждения:
Используется водяное охлаждение для поддержания стабильной температуры внутри шкафа, что обеспечивает безопасность компонентов.
Изоляция и взрывозащита:
- Электрический шкаф: оснащен отдельной камерой для проводки и алюминиевым корпусом для эффективного рассеивания тепла.
- Компрессоры: взрывозащищенное исполнение или силиконовое уплотнение.
- Циркуляционный вентилятор: лопасти из алюминия.
- Циркуляционный насос: взрывозащищенный двигатель.
- Датчики: температуры и давления во взрывозащищенном исполнении.
- Зоны защиты: разделены на взрывозащищенные боксы.
Технические характеристики
-
SCIENTZ
-
HL55W-1010
-
5.5 кВт
-
-95 °С
-
200 °С
-
0.7 кВт
-
5.5 кВт
-
Макс. 50 литр/мин.
-
2 бар
-
DORIN/BITZER/FRASCOLD
-
DANFOSS
-
DN20
-
3.4 м³/час при 1.5бар~4бар
-
DN20
-
700*800*1650
-
565 кг
-
380В 50ГЦ
-
17 кВт (макс.)
Комплект поставки
