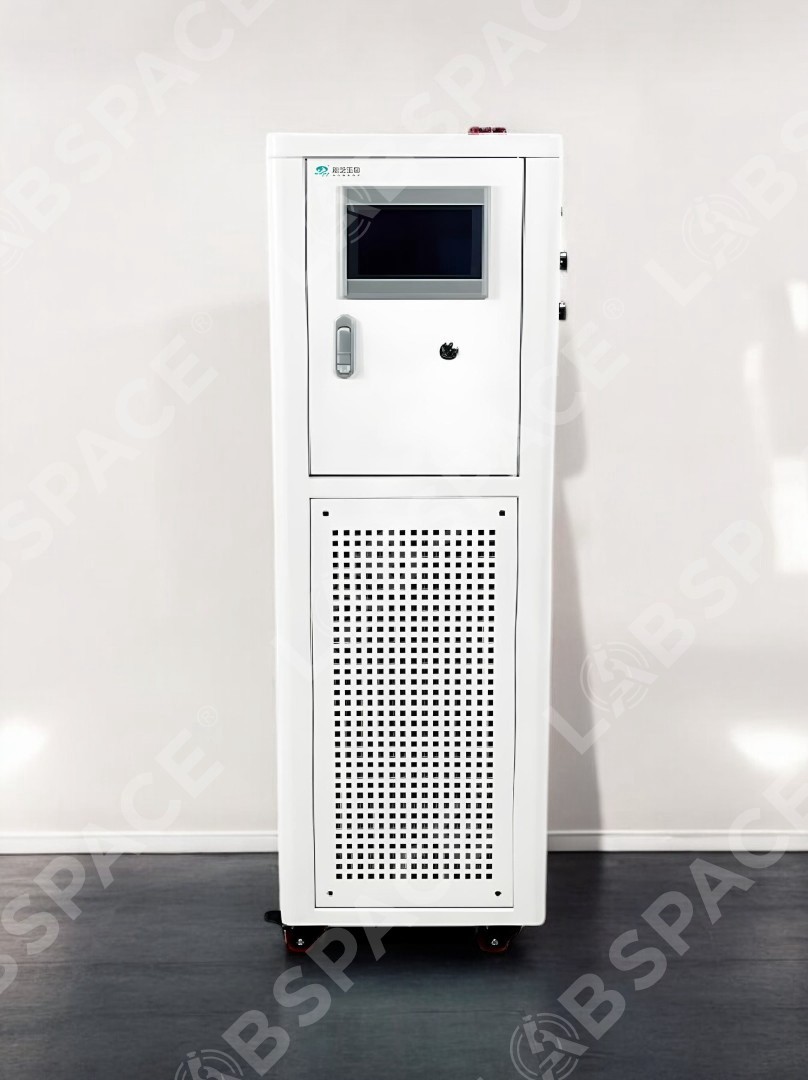

Процесс-термостат SCIENTZ HL55-220
Терморегулятор HL55-220 от SCIENTZ работает в диапазоне от -20℃ до +200℃ с высокой точностью ±0,1℃. Устройство обеспечивает мощность охлаждения от 2,8 до 5,5 кВт и нагрева до 5,5 кВт, что гарантирует стабильность температурных параметров.
Это надежное решение для промышленных и лабораторных условий, где необходим постоянный контроль температуры. Благодаря своей производительности и точности, HL55-220 идеально подходит для задач, требующих бесперебойной работы и долговечности.
Система контроля температуры HL55-220 от SCIENTZ гарантирует высочайшую надежность, точность (±0,1°C) и интеллектуальное управление. Диапазон рабочих температур: от -25°C до 200°C. Мощность охлаждения: 2,8–5,5 кВт, мощность нагрева: 5,5 кВт.
Принцип работы:
Система состоит из циркуляционного насоса, нагревательной трубки, компрессора, конденсатора, вентилятора, испарителя, датчиков, контроллера и других компонентов. Ее работа основана на циклах охлаждения и нагрева, что обеспечивает точное поддержание заданной температуры.
Особенности продукта:
- Управление: PID-регулятор.
- Точность: ±0,5°C (для теплоносителя), ±1°C (для материала).
- Корпус: изготовлен из холоднокатаной стали с защитным напылением.
- Протокол: MODBUS RTU, интерфейс RS 485.
- Диапазон теплоносителя: от -25°C до 200°C (возможно до 250°C).
- Панель управления: 7-дюймовый сенсорный экран с функцией записи температурной кривой.
- Программирование: 5 программ, каждая из которых может содержать до 30 шагов.
- Защита: самодиагностика, защита от перегрузки, реле давления, тепловая защита, защита от низкого уровня жидкости.
- Закрытая система циркуляции: исключает образование масляного тумана и поглощение влаги.
| Диапазон температур | Мощность |
| Мощность охлаждения при 200°С | 5,5кВт |
| Мощность охлаждения при 100°С | 5.5кВт |
| Мощность охлаждения при 20°С | 5.5кВт |
| Мощность охлаждения при -5°С | 4.5кВт |
| Мощность охлаждения при -20°С | 2.8кВт |
Области применения:
Система HL55-220 применяется в реакторах, системах дистилляции, экстракции, а также в научных лабораториях, фармацевтической, нефтехимической, электронной и аэрокосмической промышленности.
Исполнение:
Модели системы HL55-220 с водяным охлаждением доступны в исполнениях EXPXdmbIBT4 или EXPXdmbiCt4, что позволяет адаптировать устройство под различные условия эксплуатации. Устройство соответствует стандарту GB3836.5-2004 и имеет маркировку Expxdmb lCT4, подтвержденную сертификатом GYB091118, что гарантирует его безопасность и надежность.
Принцип работы системы:
Система создает избыточное давление с помощью сжатого воздуха, что предотвращает проникновение опасных веществ внутрь устройства. Это обеспечивает высокий уровень защиты при использовании в взрывоопасных средах.
Структура:
- Камера избыточного давления: предназначена для невзрывозащищенных приборов.
- Камера управления: включает взрывозащищенный шкаф и систему регулирования давления.
- Корпус: выполнен из холоднокатаной стали (толщина 2–3 мм), вентиляционные каналы изготовлены из оцинкованной стали.
Показатели безопасности:
Система HL55-220 оснащена многоуровневой защитой: при давлении выше 280 Па происходит автоматический сброс воздуха, при давлении ниже 80 Па и выше 50 Па активируется сигнал тревоги, а при снижении давления ниже 50 Па питание устройства автоматически отключается, что обеспечивает безопасность эксплуатации. Ручка на одностороннем дросселе позволяет регулировать давление. Рекомендуемое значение: 250 Па.
Функция блокировки:
- В зоне 1: контакт блокируется при давлении <50 Па.
- В зоне 2: контакт активен при давлении >50 Па.
Система охлаждения:
Водяное охлаждение поддерживает безопасную температуру внутри шкафа.
Защита:
Электрический шкаф системы HL55-220 оборудован отдельной полостью для проводки и выполнен из алюминиевого корпуса, что обеспечивает удобство монтажа и высокую надежность. Компрессор устройства имеет взрывозащищенное исполнение или силиконовое уплотнение, а циркуляционный вентилятор оснащен лопастями из алюминия, что гарантирует долговечность и эффективность работы.
Циркуляционный насос:
Циркуляционный насос системы HL55-220 оснащен взрывозащищенным двигателем, что обеспечивает безопасность и стабильность в эксплуатации. Датчики температуры и давления выполнены во взрывозащищенном исполнении, а зоны защиты разделены на взрывозащищенные боксы, что повышает уровень безопасности при работе в опасных условиях.
Технические характеристики
-
SCIENTZ
-
HL55-220
-
5.5 кВт
-
-20 °С
-
200 °С
-
2.8 кВт
-
5.5 кВт
-
Макс. 42 литр/мин.
-
2,0бар
-
EMERSON COPELAND
-
DANFOSS
-
DN20
-
1 м³/час при 1.5бар~4бар
-
G3/4
-
500*680*1250
-
550*750*1400
-
160кг
-
285кг
-
380В 50ГЦ
-
8 кВт (макс.)
