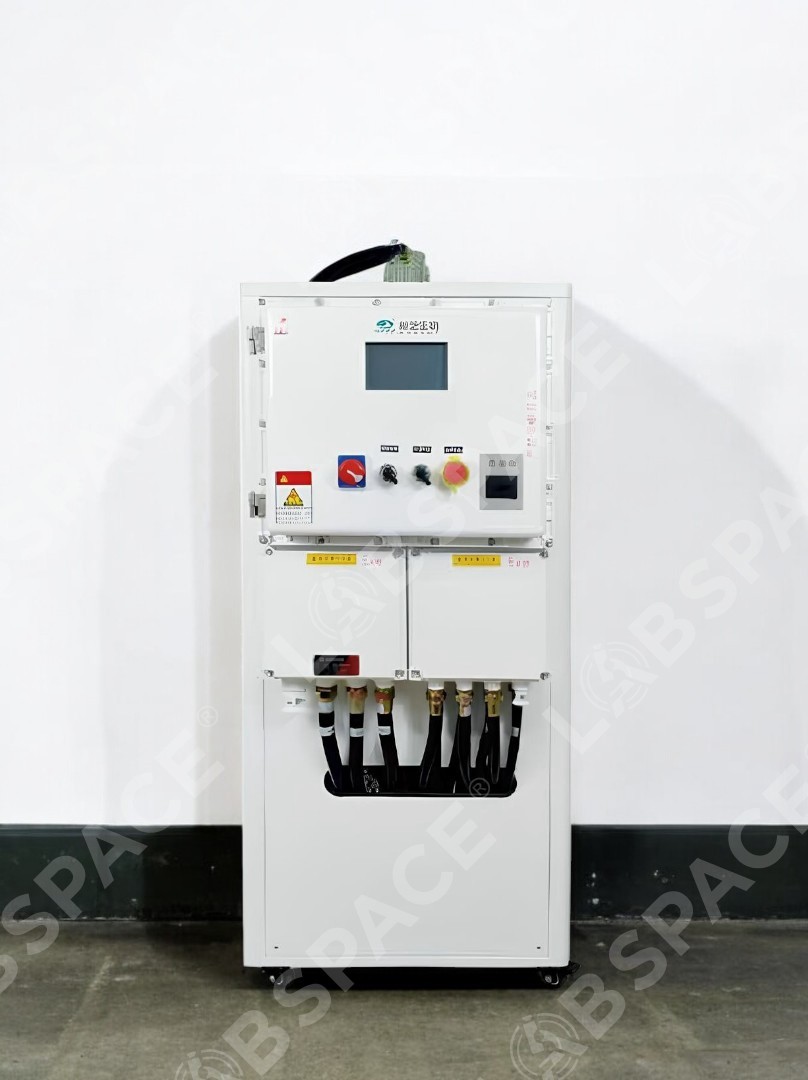

Процесс-термостат SCIENTZ HL55W-620

Система контроля температур SCIENTZ HL55W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система поддерживает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 0,75 кВт до 5,5 кВт и нагревом до 5,5 кВт, обеспечивая бесперебойную работу даже в сложных условиях.

Конструкция:

Устройство включает в себя все необходимые компоненты для создания оптимальных температурных условий — циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, систему рекуперации тепла, расширительный бак и современный контроллер. Все эти элементы работают синхронно, что позволяет системе точно переключаться между режимами охлаждения и нагрева для достижения и поддержания заданных температурных параметров.

Основные функции:

• Система управления: ПИД-регулятор для оптимальной стабильности.
• Точность контроля – ±0,5°C для теплоносителя и ±1°C для реакционного материала.
• Корпус выполнен с использованием напыления холоднокатаного листового металла для дополнительной прочности и долговечности.
• Интерфейс RS485 с протоколом MODBUS RTU обеспечивает надежное подключение.
• Рабочий температурный диапазон – от -60°C до 200°C.
• 7-дюймовый цветной сенсорный экран позволяет отслеживать температурную кривую и записывать данные.
• Возможность выбора объекта термостатирования – контроль температуры материала или теплоносителя на выходе.
• Функция контроля разницы температур для точной настройки между температурой оболочки реактора и материала.
• Поддержка до 5 программ по 30 этапов каждая для гибкого управления.
• Механизм температурной обратной связи через измерение температуры оборудования, выхода теплоносителя и стороннего датчика (PT100).
• Дополнительные защитные функции (самодиагностика, защита от перегрузок, реле давления, тепловая защита и контроль уровня жидкости).
• Замкнутая циркуляционная система предотвращает образование масляного тумана и абсорбцию влаги с автоматическим пополнением теплоносителя.

Области применения:

SCIENTZ HL55W-620 идеально подходит для использования в реакционных установках, системах дистилляции, экстракции и других процессах, требующих точного температурного контроля. Оборудование применяется в университетских лабораториях, исследовательских центрах, фармацевтическом и нефтехимическом производстве, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Для увеличения безопасности система может интегрироваться с взрывозащищенным шкафом под положительным давлением. Модели с водяным охлаждением, соответствующие стандарту GB3836.5-2004, имеют маркировку Expxdmb lCT4 и сертификат GYB091118, что обеспечивает подачу чистого сжатого воздуха и создание небольшого положительного давления, предотвращающего проникновение опасных газов и пыли.

Конструкция шкафа:

Шкаф разделен на рабочую камеру для невзрывозащищенных приборов и камеру управления с взрывозащищенным блоком и системой регулирования давления. Корпус выполнен из холоднокатаной стальной пластины (2–3 мм), вентиляционные элементы – из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. Стеклянное окно на входной двери позволяет контролировать показания счетчиков и индикаторов.

Показатели безопасности:

• Автоматическая система вытяжки срабатывает при положительном давлении свыше 280 Па.
• При давлении 50–80 Па активируется сигнал тревоги.
• Если давление падает ниже 50 Па, питание автоматически отключается.

Принцип работы и регулировка:

После подключения питания и запуска системы электромагнитный клапан открывает воздухозаборный трубопровод, через который фильтрованный сжатый воздух поступает в камеру под положительным давлением. Опасные газы выводятся через систему выхлопа, а система стабилизируется для нормальной работы устройств. Регулирование давления осуществляется ручкой на дроссельной заслонке: по часовой стрелке давление увеличивается до 250 Па, а против – уменьшается. При снижении давления необходимо проверить герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена функция автоматической блокировки контакта при падении давления ниже 50 Па. Система оснащена водяным охлаждением, регулирующим подачу охлаждающей воды в теплообменник кондиционера для поддержания устойчивого температурного режима и защиты внутренних компонентов.

Современные технологии взрывозащиты:

Электрический шкаф разработан по взрывозащищенному стандарту, оснащен отдельной камерой для электропроводки, алюминиевым ребристым корпусом для эффективного теплоотвода и взрывозащищенным дисплеем с диагональю 7 дюймов и более. Компоненты (компрессор, вентилятор, насос) оборудованы системой взрывозащиты, что гарантирует их надежную работу даже в экстремальных условиях.
