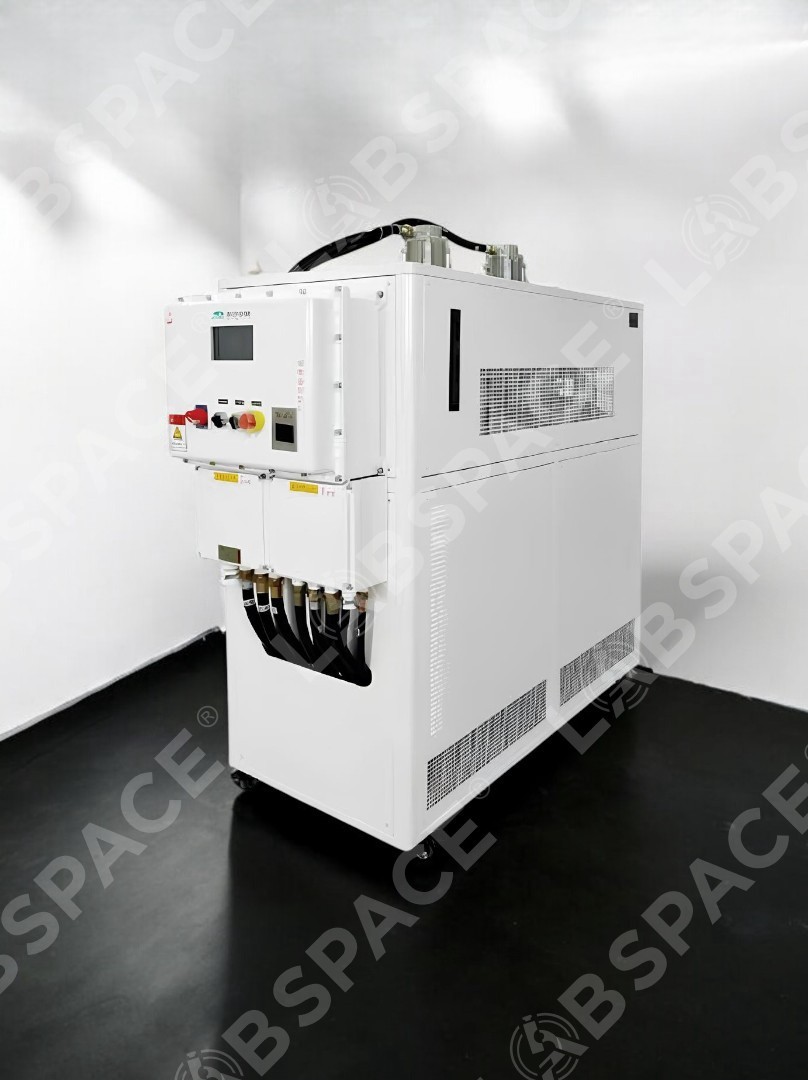

Процесс-термостат SCIENTZ HL55W-820

Система контроля высоких и низких температур HL55W-820 от SCIENTZ демонстрирует выдающееся качество и высокую производительность, оснащена продвинутой интеллектуальной системой для точного управления тепловым режимом. Устройство гарантирует стабильное поддержание заданных температурных параметров в диапазоне от -75 °C до 200 °C, что обеспечивает надежный контроль технологических процессов и удовлетворяет самые строгие требования к стабильности.

Точность регулирования достигает ±0,1 °C, система способна обеспечить охлаждение в пределах от 0.7 кВт до 5.5 кВт, а её мощность нагрева составляет 5.5 кВт.

Конструкция:

Данная система контроля температуры объединяет в себе ряд ключевых элементов, таких как циркуляционный насос, нагревательная труба, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, рекуператор тепла, расширительный бак и контроллер. Синхронная работа всех компонентов благодаря современным технологиям и четко отлаженному циклическому процессу охлаждения и нагрева обеспечивает оптимальную точность регулирования.

Функции:

• Система управления функционирует на базе ПИД-регулятора.
• Точность регулирования температуры теплоносителя достигает ±0,5 °C, а контроль температуры реакционного материала – ±1 °C.
• Корпус устройства изготовлен с использованием напыла холоднокатаного листового металла для повышения прочности.
• Обмен данными осуществляется посредством интерфейса RS 485 по протоколу MODBUS RTU.
• Рабочий температурный диапазон среды составляет от -80 °C до 200 °C.
• Панель управления оснащена 7-дюймовым цветным сенсорным дисплеем, отображающим температурную кривую и позволяющим вести запись данных.
• Предусмотрен выбор объекта термостатирования – контроль температуры материала или теплоносительной среды.
• Функция контроля разницы температур позволяет точно регулировать разницу между температурой рубашки реактора и температурой обрабатываемого материала.
• Пользователь имеет возможность запрограммировать до 5 программ, каждая из которых может включать до 30 этапов.
• Система обеспечивает обратную связь по температуре за счет измерения температуры оборудования, выходной температуры и температуры материала (при использовании внешнего датчика PT100).
• Дополнительная защита реализована через функции самодиагностики, защиты от перегрузок, реле высокого давления, тепловой защиты, защиты от превышения и понижения температурных уровней, а также от сбоев датчиков.
• Полностью герметичная замкнутая циркуляционная система исключает образование масляного тумана при высоких температурах, предотвращает поглощение влаги при низких и автоматически пополняет теплоносительную среду при изменении температурных условий.

Области применения:

Оборудование для контроля температур применяется в различных технологических процессах, таких как реакционные установки, системы дистилляции, экстракционные линии и другие процессы, где необходим точный контроль охлаждения и нагрева. Такие системы востребованы в университетах, научно-исследовательских лабораториях, автомобилестроении, фармацевтической и нефтехимической промышленности, при испытаниях полупроводников, в электронике, биохимии и аэрокосмической отрасли.

Стандарты и классификация:

Модели с водяным охлаждением данной серии доступны с классификацией EXPXdmbIBT4 и EXPXdmbiCt4. Продукт спроектирован, изготовлен и протестирован по национальному стандарту GB3836.5-2004 для электрооборудования, работающего во взрывоопасных газовых средах. Он успешно применяется на нефтеперерабатывающих, химико-фармацевтических и других объектах, где присутствуют взрывоопасные газы и пыль. Маркировка взрывозащищенности соответствует Expxdmb lCT4, номер сертификата – GYB091118.

Шкаф положительного давления:

Шкаф положительного давления синхронизирован с системой регулирования во взрывозащищённом блоке управления, что обеспечивает подачу чистого и безопасного сжатого воздуха в камеру. Избыточное давление в камере препятствует проникновению опасных газов и пыли извне, удовлетворяя требования взрывозащищенности.

Шкаф оборудован интеллектуальной системой централизованного управления, ЖК-дисплеем, автоматической вентиляцией, автоматическим питанием с задержкой, автоматической подачей воздуха при снижении давления, сигнализацией о неисправностях и автоматическим отключением питания в случае угрозы.

Конструкция шкафа:

Шкаф положительного давления состоит из двух частей: камеры для размещения невзрывозащищённых приборов и камеры управления, где расположен взрывозащищённый блок с системой регулирования давления. Оболочка шкафа изготовлена из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные трубки выполнены из оцинкованной стали, а кабели проложены через специальные соединительные устройства. На передней панели имеется стеклянное окно для отображения счетчиков и световых индикаторов.

Показатели безопасности:

• При превышении положительного давления 280 Па система автоматически инициирует сброс давления.
• При снижении давления до диапазона 50–80 Па срабатывает сигнал тревоги.
• Если давление опускается ниже 50 Па, питание устройства отключается автоматически.

Как это работает:

После подключения внешнего 220-вольтового питания к взрывозащищённому блоку управления и нажатия кнопки «пуск», через электромагнитный контакт открывается воздухозаборный трубопровод. Сжатый воздух, предварительно отфильтрованный и с пониженным давлением, подается в камеру положительного давления, где опасные газы удаляются через выхлоп. Когда концентрация вредных веществ снижается до безопасного уровня, контакт замыкается автоматически, обеспечивая безопасную работу электроники внутри камеры.

Регулировка положительного давления:

Давление регулируется с помощью ручки, расположенной на нижнем конце односторонней дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, а против – уменьшает его; оптимальное значение составляет 250 Па. При снижении давления ниже заданного уровня рекомендуется проверить герметичность системы и состояние воздухозаборного устройства.

Выбор функции блокировки:

Для использования в опасных зонах при падении давления ниже 50 Па блокирующий контакт размыкается (в первой категории зон), тогда как во второй категории контакт может оставаться разомкнутым до восстановления давления. Данная функция регулируется через третье положение стрелочного переключателя T2.

Система охлаждения:

Для обеспечения стабильной работы применяется водяное охлаждение: охлаждающая вода подается в теплообменник внутреннего кондиционера, эффективно отводя тепло и поддерживая постоянную температуру внутри шкафа, что повышает безопасность внутренних компонентов.

Об изоляции и взрывозащите:

Электрический шкаф взрывозащищённого типа оснащён отдельной камерой для электропроводки, что особенно важно при повышенной мощности нагрева. Корпус шкафа выполнен из алюминиевых деталей и оборудован взрывозащищённой системой управления для дисплеев с диагональю 7 дюймов и более. Ключевые компоненты, такие как компрессор, вентилятор и насос, проходят специальную обработку с использованием уплотнителей и технологий защиты (искробезопасные соединения, алюминиевые лопасти и взрывозащищённые двигатели).

Отдельно настроенная ручка регулировки давления на дроссельной заслонке позволяет поддерживать оптимальное значение 250 Па; при снижении давления необходимо проверять герметичность системы и состояние воздухозаборника. Дополнительные меры защиты включают применение взрывозащищённого нагревателя, датчиков температуры и давления, а также защитных зон внутри взрывозащищённых блоков.
