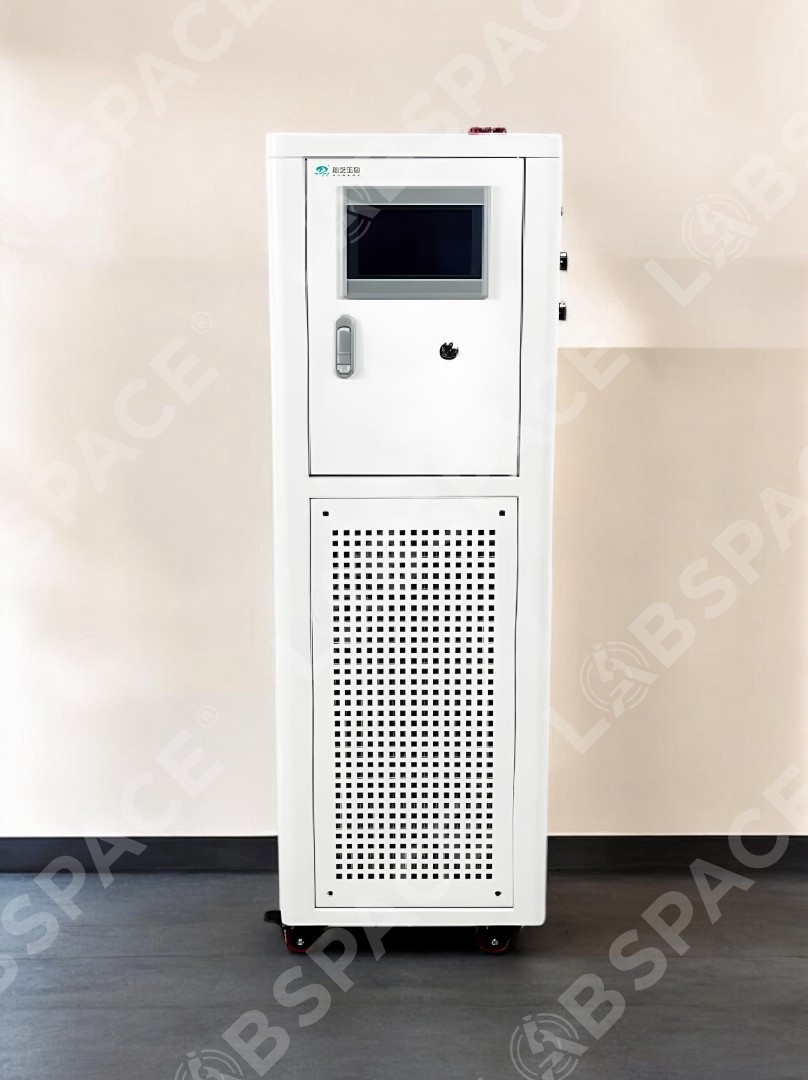

Процесс-термостат SCIENTZ HL600W-220
Система контроля температуры HL600W-220 от компании SCIENTZ предлагает современное решение для мониторинга температур в диапазоне от -20℃ до 200℃. Она обеспечивает высокую точность измерений в пределах ±0,1℃ и обладает мощностью охлаждения от 22 до 60 кВт, а также мощностью нагрева до 60 кВт, что делает ее идеальной для крупных промышленных процессов.
С помощью HL600W-220 можно обеспечить строгий контроль температуры, что критически важно для поддержания качества и эффективности производственных операций. Эта система является надежным инструментом, способствующим оптимизации процессов и снижению рисков, связанных с температурными колебаниями.
Система контроля температуры HL600W-220 от SCIENTZ обеспечивает высокую надежность, точность (±0,1°C) и интеллектуальное управление. Диапазон температур: от -25°C до 220°C. Мощность охлаждения: 22–60 кВт, нагрева: 60 кВт.
Принцип работы:
Система включает циркуляционный насос, нагревательную трубку, компрессор, конденсатор, вентилятор, испаритель, датчики, контроллер и другие компоненты. Работает на основе цикла охлаждения и нагрева, обеспечивая точный контроль температуры.
Особенности продукта:
- Управление: PID-регулятор.
- Точность: ±0,5°C (для теплоносителя), ±1°C (для материала).
- Корпус: холоднокатаная сталь с защитным напылением.
- Протокол:** MODBUS RTU, интерфейс RS 485.
- Диапазон теплоносителя: от -25°C до 220°C (возможно до 250°C).
- Панель управления: 7-дюймовый сенсорный экран с функцией записи температурной кривой.
- Программирование: 5 программ, каждая из которых может содержать до 30 шагов.
- Защита: самодиагностика, защита от перегрузки, реле давления, тепловая защита, защита от низкого уровня жидкости.
- Закрытая система циркуляции: исключает образование масляного тумана и поглощение влаги.
| Диапазон температур | Мощность |
| Мощность охлаждения при 200°С | 60кВт |
| Мощность охлаждения при 100°С | 60кВт |
| Мощность охлаждения при 20°С | 60кВт |
| Мощность охлаждения при -5°С | 46кВт |
| Мощность охлаждения при -20°С | 22кВт |
Области применения:
Система HL600W-220 используется в реакторах, системах дистилляции, экстракции, а также в научных лабораториях, фармацевтической, нефтехимической, электронной и аэрокосмической отраслях.
Исполнение:
Модели системы HL600W-220 с водяным охлаждением доступны в исполнениях EXPXdmbIBT4 или EXPXdmbiCt4, что обеспечивает гибкость выбора для различных условий эксплуатации. Устройство соответствует стандарту GB3836.5-2004 и имеет маркировку Expxdmb lCT4, подтвержденную сертификатом GYB091118, что гарантирует его безопасность и надежность.
Принцип работы системы:
Система создает избыточное давление с помощью сжатого воздуха, что предотвращает проникновение опасных веществ внутрь устройства. Это обеспечивает высокий уровень защиты при использовании в взрывоопасных средах.
Структура:
- Камера избыточного давления: предназначена для не взрывозащищенных приборов.
- Камера управления: включает взрывозащищенный шкаф и систему регулирования давления.
- Корпус: выполнен из холоднокатаной стали (толщина 2–3 мм), вентиляционные каналы изготовлены из оцинкованной стали.
Показатели безопасности:
Система HL600W-220 оснащена многоуровневой защитой: при давлении выше 280 Па происходит автоматический сброс воздуха, при давлении ниже 80 Па и выше 50 Па активируется сигнал тревоги, а при снижении давления ниже 50 Па питание устройства автоматически отключается, что обеспечивает безопасность эксплуатации. Ручка на одностороннем дросселе позволяет регулировать давление. Рекомендуемое значение: 250 Па.
Функция блокировки:
- В зоне 1: контакт блокируется при давлении <50 Па.
- В зоне 2: контакт активен при давлении >50 Па.
Система охлаждения:
Водяное охлаждение поддерживает безопасную температуру внутри шкафа.
Защита:
Электрический шкаф системы HL600W-220 оборудован отдельной полостью для проводки и выполнен из алюминиевого корпуса, что обеспечивает удобство монтажа и высокую надежность. Компрессор устройства имеет взрывозащищенное исполнение или силиконовое уплотнение, а циркуляционный вентилятор оснащен лопастями из алюминия, что гарантирует долговечность и эффективность работы.
Циркуляционный насос:
Циркуляционный насос системы HL600W-220 оснащен взрывозащищенным двигателем, что обеспечивает безопасность и стабильность в эксплуатации. Датчики температуры и давления выполнены во взрывозащищенном исполнении, а зоны защиты разделены на взрывозащищенные боксы, что повышает уровень безопасности при работе в опасных условиях.
Технические характеристики
-
SCIENTZ
-
HL600W-220
-
60 кВт
-
-20 °С
-
200 °С
-
22 кВт
-
60 кВт
-
Макс. 300 литр/мин.
-
2,5бар
-
DORIN/BITZER/FRASCOLD
-
EMERSON COPELAND/DANFOSS
-
DN40
-
14 м³/час при 1.5бар~4бар
-
DN50
-
750*750*1800
-
2000*1250*1750
-
300кг
-
1000кг
-
380В 50ГЦ
-
78 кВт (макс.)
