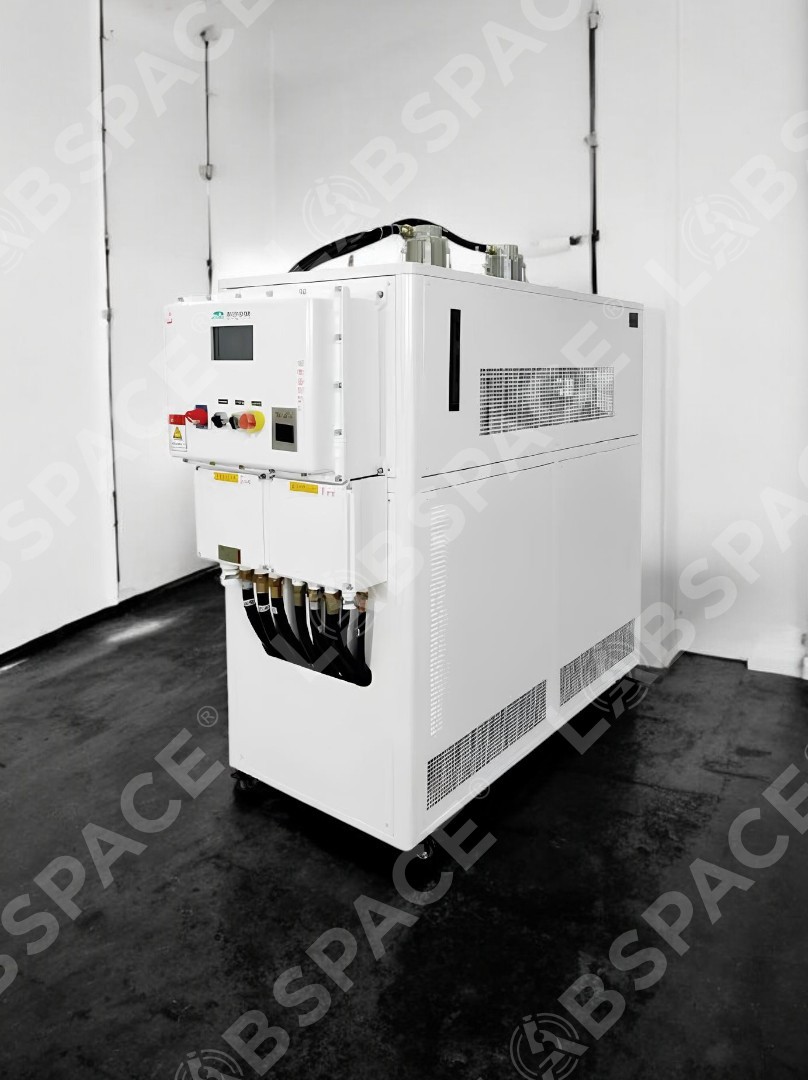

Процесс-термостат SCIENTZ HL600W-820

Система контроля температур HL600W-820 от SCIENTZ обеспечивает высокое качество и мощность, оснащенная интеллектуальной системой для точного регулирования тепловыми режимами. Устройство поддерживает температурные параметры от -75 °C до 200 °C, что обеспечивает надежный контроль технологических процессов и соответствует строгим требованиям стабильности.

Точность регулирования составляет ±0,1 °C, а система может обеспечивать охлаждение в диапазоне от 11 кВт до 60 кВт, тогда как мощность нагрева составляет 60 кВт.

Конструкция:

Данная система контроля температуры включает ключевые компоненты: циркуляционный насос, нагревательный элемент, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, рекуператор тепла, расширительный бак и контроллер. Интеграция современных технологий и четко синхронизированный процесс охлаждения и нагрева позволяют всему оборудованию работать в унисон для достижения оптимальной точности регулирования.

Функции:

• Система управления: ПИД-регулятор.
• Точность регулирования температуры теплоносителя составляет ±0,5 °C, контроль температуры реакционного материала – ±1 °C.
• Корпус устройства изготовлен из холоднокатаного листового металла.
• Обмен данными осуществляется через интерфейс RS 485 по протоколу MODBUS RTU.
• Рабочий температурный диапазон составляет от -80 °C до 200 °C.
• Панель управления оборудована 7-дюймовым цветным сенсорным дисплеем для отображения температурной кривой и записи данных.
• Возможен выбор объекта термостатирования – контроль температуры материала или теплоносителя.
• Функция контроля разницы температур помогает регулировать разницу между температурой рубашки реактора и температурой материала.
• Пользователь может запрограммировать систему на выполнение до 5 программ, каждая из которых может включать до 30 этапов.
• Система обеспечивает температурную обратную связь за счет измерения температур оборудования, выходной температуры и температуры материала (при использовании внешнего датчика PT100).
• Дополнительная защита включает функции самодиагностики, защиту от перегрузок, реле высокого давления и защиту от сбоев датчиков.
• Полностью герметичная замкнутая циркуляционная система предотвращает образование масляного тумана при высоких температурах и поглощение влаги при низких, автоматически пополняя теплоноситель при изменении условий.

Области применения:

Оборудование для контроля температур активно используется в различных технологических процессах, включая реакционные установки, дистилляцию, экстракционные линии и другие, требующие точного контроля температуры. Системы находят применение в университетах, научно-исследовательских лабораториях, автомобилестроении, фармацевтической и нефтехимической отраслях, а также в испытаниях полупроводников, электронике, биохимии и аэрокосмической промышленности.

Стандарты и классификация:

Модели с водяным охлаждением этой серии имеют классификацию EXPXdmbIBT4 и EXPXdmbiCt4. Продукты спроектированы, изготовлены и проверены в соответствии с национальным стандартом GB3836.5-2004 для электрооборудования в взрывоопасных средах. Устройство успешно используется на нефтяных и химико-фармацевтических предприятиях, где присутствуют взрывоопасные газы и пыль. Маркировка по взрывозащите соответствует Expxdmb lCT4, номер сертификата — GYB091118.

Шкаф положительного давления:

Шкаф положительного давления синхронизирован с системой регулирования во взрывозащищенном блоке управления, обеспечивая подачу чистого и безопасного сжатого воздуха в камеру. Избыточное давление предотвращает проникновение опасных газов и пыли, соблюдая высокие стандарты взрывозащищенности.

Шкаф оснащен интеллектуальной системой централизованного управления, ЖК-дисплеем, автоматической вентиляцией и автоматическим питанием с задержкой. Также предусмотрена автоматическая подача воздуха при снижении давления и сигнализация о неисправностях.

Конструкция шкафа:

Шкаф состоит из двух секций: камеры положительного давления для установки невзрывозащищенных приборов и камеры управления, где размещён взрывозащищенный блок управления с системой регулирования давления. Оболочка шкафа изготовлена из холоднокатаной стальной пластины толщиной 2–3 мм, вентиляционные трубки выполнены из оцинкованной стали, а кабели прокладываются через специальные соединители. На передней панели имеется стеклянное окно для отображения счетчиков и индикаторов.

Показатели безопасности:

• При превышении давления 280 Па система автоматически сбрасывает давление.
• При снижении давления до 50–80 Па срабатывает сигнал тревоги.
• Если давление падает ниже 50 Па, питание устройства отключается.

Как это работает:

После подключения 220-вольтового питания к блоку управления и нажатия кнопки «пуск», через электромагнитный контакт открывается воздухозаборный трубопровод. Сжатый воздух, предварительно отфильтрованный и с пониженным давлением, подается в камеру положительного давления, где выводятся опасные газы. Когда концентрация вредных веществ снижается до безопасного уровня, контакт замыкается автоматически, обеспечивая безопасность работы электроники.

Регулировка положительного давления:

Давление регулируется с помощью ручки дроссельной заслонки. Поворот по часовой стрелке увеличивает давление, против – уменьшает; оптимальное значение составляет 250 Па. При снижении давления ниже нормы рекомендуется проверить герметичность системы.

Выбор функции блокировки:

Для использования в опасных зонах: при падении давления ниже 50 Па блокирующий контакт размыкается, а во второй категории контакт остается разомкнутым до восстановления давления. Эта функция регулируется через положение стрелочного переключателя T2.

Система охлаждения:

Для стабильной работы используется водяное охлаждение: охлаждающая вода подается в теплообменник, эффективно отводя тепло и поддерживая постоянную температуру внутри шкафа.

Об изоляции и взрывозащите:

Электрический шкаф взрывозащищенного типа имеет отдельную камеру для проводки, что особенно важно при увеличенной мощности. Корпус выполнен из алюминия и оборудован взрывозащищенной мышью для управления дисплеями. Ключевые компоненты защищены уплотнителями и технологиями безопасности, такими как искробезопасные соединения.
