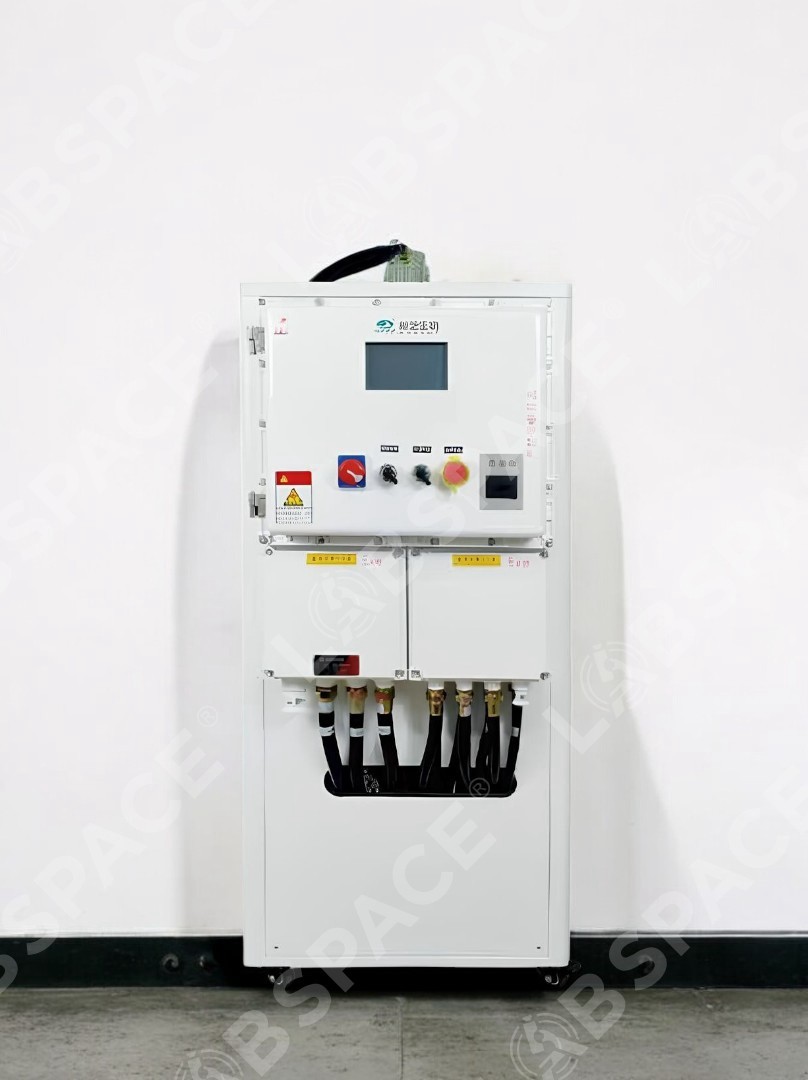

Процесс-термостат SCIENTZ HL75W-620

Система контроля температур SCIENTZ HL75W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система обеспечивает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 0,9 кВт до 7,5 кВт и нагревом до 7,5 кВт, что гарантирует бесперебойную работу даже в самых сложных условиях.

Конструкция:

Устройство включает все необходимые компоненты для создания оптимальных температурных условий: циркуляционный насос, нагревательную трубу, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр среднего давления, систему рекуперации тепла, расширительный бак и современный контроллер. Все элементы работают синхронно, обеспечивая точное и последовательное переключение между режимами охлаждения и нагрева для достижения заданных параметров.

Основные функции:

• ПИД-регулятор управления для оптимальной стабильности процесса.
• Точность контроля – ±0,5°C для теплоносителя и ±1°C для материала.
• Прочный корпус с напылением холоднокатаного листового металла.
• Интерфейс RS485 с протоколом MODBUS RTU для надежного обмена данными.
• Рабочий температурный диапазон – от -60°C до 200°C.
• 7-дюймовый сенсорный цветной дисплей для отображения температурной кривой и записи данных.
• Возможность выбора объекта термостатирования (материал или теплоноситель).
• Точная настройка разницы температур между оболочкой реактора и материалом.
• Поддержка до 5 программ по 30 этапов для гибкой настройки.
• Механизм температурной обратной связи с измерением температуры оборудования, выхода теплоносителя и внешнего датчика (PT100).
• Защитные функции – самодиагностика, защита от перегрузок, реле высокого/низкого давления, тепловая защита и контроль уровня жидкости.
• Замкнутая циркуляционная система предотвращает образование масляного тумана и абсорбцию влаги при низких температурах с автоматическим пополнением теплоносителя.

Области применения:

SCIENTZ HL75W-620 используется в реакционных установках, системах дистилляции, экстракции и других технологических процессах, где необходим точный контроль температуры. Оборудование применяется в университетских лабораториях, исследовательских центрах, фармацевтическом, нефтехимическом производстве, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Для повышения безопасности систему можно интегрировать с взрывозащищенным шкафом под положительным давлением. Модели с водяным охлаждением соответствуют стандарту GB3836.5-2004 и имеют маркировку Expxdmb lCT4 с сертификатом GYB091118, что обеспечивает подачу чистого сжатого воздуха и создание небольшого положительного давления, предотвращающего проникновение опасных газов и пыли.

Конструкция шкафа:

Шкаф состоит из двух секций – рабочей камеры для невзрывозащищенных приборов и камеры управления, включающей взрывозащищенный блок и систему регулирования давления. Корпус изготовлен из холоднокатаной стальной пластины (2–3 мм), вентиляционные элементы – из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. Стеклянное окно на дверце позволяет контролировать показания счетчиков и индикаторов.

Показатели безопасности:

• Система автоматически активирует вытяжку, если положительное давление превышает 280 Па.
• При давлении в диапазоне 50–80 Па срабатывает сигнал тревоги.
• При снижении давления ниже 50 Па питание отключается для предотвращения аварийной ситуации.

Принцип работы и регулировка:

После подключения питания и запуска системы электромагнитный клапан открывает воздухозабор, через который фильтрованный сжатый воздух поступает в камеру под положительным давлением. Опасные газы выводятся через выхлоп, а система стабилизируется. Регулирование осуществляется с помощью ручки на дроссельной заслонке – поворот по часовой стрелке повышает давление до 250 Па, а против – снижает его. При недостаточном давлении проверяется герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена автоматическая блокировка контакта при падении давления ниже 50 Па. Система оснащена водяным охлаждением, которое регулирует подачу охлаждающей воды в теплообменник для поддержания стабильного температурного режима и защиты внутренних компонентов.

Современные технологии взрывозащиты:

Электрический шкаф выполнен по взрывозащищенному стандарту, имеет отдельную камеру для электропроводки, алюминиевый корпус с ребристой конструкцией для теплоотвода и взрывозащищенный дисплей (диагональ 7 дюймов и более). Компрессор, вентилятор и насос оснащены системами взрывозащиты для надежной работы в экстремальных условиях.
