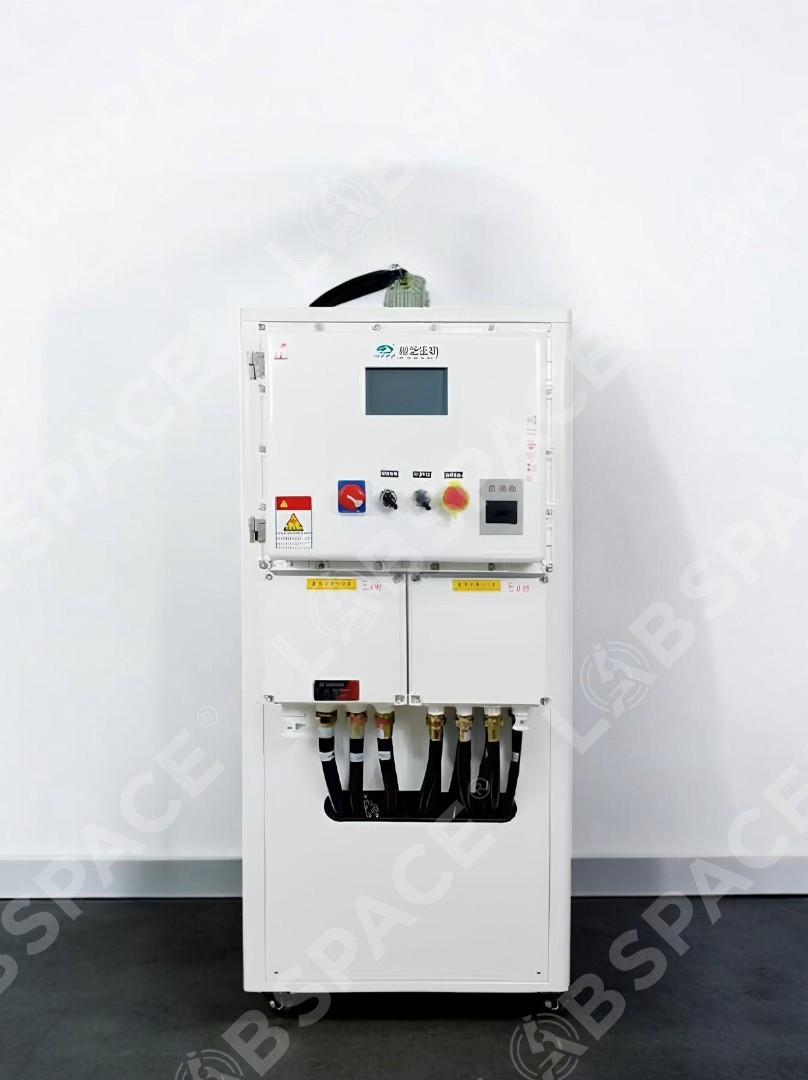

Процесс-термостат SCIENTZ HL950W-620

Система контроля температур SCIENTZ HL950W-620 – высокотехнологичное и надежное решение для точного управления температурными процессами на предприятиях. Система обеспечивает стабильный температурный режим от -55°C до 200°C с точностью до ±0,1°C, охлаждением от 15 кВт до 95 кВт и нагревом до 95 кВт, гарантируя бесперебойную работу даже в самых экстремальных условиях.

Конструкция:

Устройство оснащено всеми необходимыми компонентами для создания оптимальных температурных условий — циркуляционным насосом, нагревательной трубой, компрессором, конденсатором, вентилятором, фильтром-осушителем, расширительным клапаном, испарителем, газожидкостным сепаратором, а также датчиками, манометром среднего давления, системой рекуперации тепла, расширительным баком и современным контроллером. Все элементы работают синхронно, обеспечивая точное и последовательное переключение между режимами охлаждения и нагрева для достижения требуемых температурных параметров.

Основные функции:

• Управление с помощью ПИД-регулятора обеспечивает оптимальную стабильность процесса.
• Точность контроля температуры – ±0,5°C для теплоносителя и ±1°C для реакционного материала.
• Корпус выполнен с напылением холоднокатаного листового металла для повышения прочности и долговечности.
• Интерфейс RS485 с протоколом MODBUS RTU обеспечивает надежное подключение интегрированных систем.
• Рабочий температурный диапазон – от -60°C до 200°C.
• 7-дюймовый цветной сенсорный экран отображает температурную кривую и записывает данные для анализа.
• Возможность выбора объекта термостатирования – контроль температуры материала или теплоносителя на выходе.
• Функция контроля разницы температур для точной настройки между оболочкой реактора и материалом.
• Поддержка до 5 программ по 30 этапов каждая для гибкой настройки технологического процесса.
• Механизм температурной обратной связи осуществляет измерение температуры оборудования, выхода теплоносителя и работает с внешним датчиком (PT100).
• Дополнительные защитные функции (самодиагностика, защита от перегрузок, реле высокого/низкого давления, тепловая защита, контроль уровня жидкости) повышают безопасность эксплуатации.
• Замкнутая циркуляционная система предотвращает образование масляного тумана и абсорбцию влаги, обеспечивая автоматическое пополнение теплоносителя.

Области применения:

SCIENTZ HL950W-620 идеально подходит для использования в реакционных установках, системах дистилляции, экстракции и других технологических процессах, требующих точного температурного контроля. Оборудование широко применяется в университетах, исследовательских лабораториях, фармацевтическом и нефтехимическом производствах, а также в автомобильной, электронной, биохимической и аэрокосмической отраслях.

Защита:

Система может интегрироваться с взрывозащищенным шкафом под положительным давлением для повышения безопасности в агрессивных и взрывоопасных средах. Модели с водяным охлаждением, соответствующие стандарту GB3836.5-2004, имеют маркировку Expxdmb lCT4 и сертификат GYB091118, что обеспечивает подачу чистого сжатого воздуха с созданием небольшого положительного давления, препятствующего проникновению опасных газов и пыли.

Конструкция шкафа:

Шкаф состоит из двух секций – рабочей камеры для размещения невзрывозащищенных приборов и камеры управления, включающей взрывозащищенный блок управления и систему регулирования давления. Корпус изготовлен из холоднокатаной стальной пластины (2–3 мм), вентиляционные элементы – из оцинкованной стали, а специальные соединения обеспечивают надежное подключение кабелей. На входной двери имеется стеклянное окно для контроля показаний счетчиков и индикаторов.

Показатели безопасности:

• При превышении положительного давления свыше 280 Па срабатывает автоматическая система вытяжки.
• При давлении в диапазоне 50–80 Па активируется сигнал тревоги.
• Если давление падает ниже 50 Па, система автоматически отключает питание для предотвращения аварийной ситуации.

Принцип работы и регулировка:

После подключения внешнего питания и запуска системы электромагнитный клапан открывает воздухозаборный трубопровод, через который фильтрованный сжатый воздух поступает в камеру под положительным давлением. Опасные газы выводятся через систему выхлопа, после чего система стабилизируется для нормальной работы. Регулирование давления производится с помощью ручки на дроссельной заслонке: вращение по часовой стрелке увеличивает давление до 250 Па, а против – уменьшает его. При снижении давления проверяется герметичность камеры и открытость воздухозаборника.

Дополнительные функции:

В опасных зонах предусмотрена функция автоматической блокировки контакта при падении давления ниже 50 Па. Система оснащена водяным охлаждением, регулирующим подачу охлаждающей воды в теплообменник для поддержания устойчивого температурного режима и защиты внутренних компонентов.

Современные технологии взрывозащиты:
