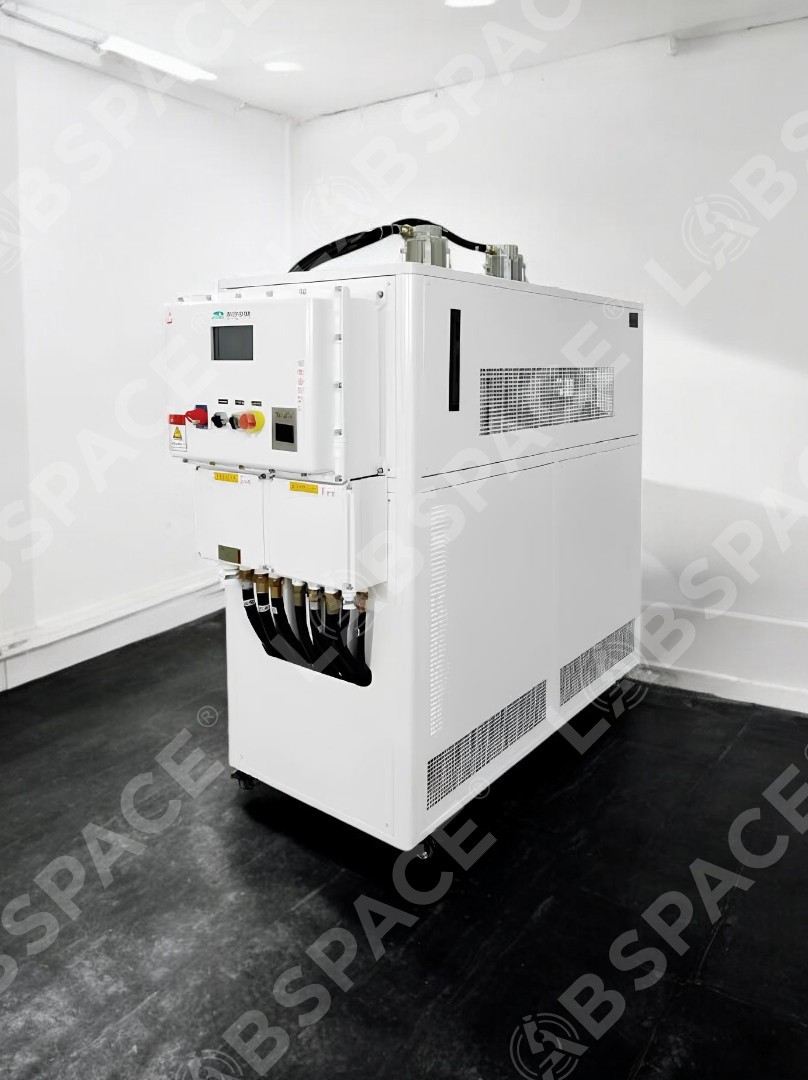

Процесс-термостат SCIENTZ HL950W-820

Система контроля температур HL950W-820 от SCIENTZ обеспечивает высокое качество и мощность, оснащенная интеллектуальной системой для точного регулирования тепловыми режимами. Устройство поддерживает температурные параметры от -75 °C до 200 °C, что обеспечивает надежный контроль технологических процессов и соответствует самым строгим требованиям стабильности.

Точность регулирования достигает ±0,1 °C, а система может обеспечивать охлаждение в диапазоне от 14 кВт до 95 кВт, при этом мощность нагрева составляет 95 кВт.

Конструкция:

Эта система контроля температуры включает в себя ряд ключевых компонентов, таких как циркуляционный насос, нагревательный элемент, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостной сепаратор, датчики, манометр, рекуператор тепла, расширительный бак и контроллер. Интеграция современных технологий и четко синхронизированные циклы охлаждения и нагрева обеспечивают оптимальную точность регулирования.

Функции:

• Система управления: ПИД-регулятор.
• Точность регулирования температуры теплоносителя составляет ±0,5 °C, а контроль температуры реакционного материала – ±1 °C.
• Корпус устройства изготовлен из холоднокатаного листового металла.
• Обмен данными осуществляется через интерфейс RS 485 по протоколу MODBUS RTU.
• Рабочий диапазон температур составляет от -80 °C до 200 °C.
• Панель управления включает 7-дюймовый цветной сенсорный дисплей с функцией отображения температурной кривой и записи данных.
• Доступен выбор объекта термостатирования – контроль температуры материала или теплоносителя.
• Функция контроля разницы температур позволяет регулировать разницу между температурой рубашки реактора и температурой материала.
• Пользователь может запрограммировать систему с 5 программами, каждая из которых может содержать до 30 этапов.
• Система обеспечивает температурную обратную связь за счет измерения температуры оборудования, выходной температуры и температуры материала с использованием внешнего датчика PT100.
• Защита системы включает функции самодиагностики, защиту от перегрузок, реле высокого давления и защиту от сбоев.
• Полностью герметичная замкнутая циркуляционная система исключает образование масляного тумана при высоких температурах и поглощение влаги при низких, автоматически пополняя теплоноситель.

Области применения:

Оборудование для контроля температур активно используется в технологических процессах, таких как реакционные установки, дистилляция, экстракционные линии и другие, где важен точный контроль охлаждения и нагрева. Системы применяются в университетах, научных лабораториях, автомобилестроении, фармацевтической и нефтехимической отраслях, а также в испытаниях полупроводников, электронике, биохимии и аэрокосмической промышленности.

Стандарты и классификация:

Модели с водяным охлаждением данной серии имеют классификацию EXPXdmbIBT4 и EXPXdmbiCt4. Продукт спроектирован, изготовлен и проверен по стандарту GB3836.5-2004 для электрооборудования, используемого в взрывоопасных средах. Устройство успешно применяется на нефтяных, химико-фармацевтических и других объектах, где присутствуют взрывоопасные газы и пыль. Маркировка взрывозащищенности соответствует Expxdmb lCT4, номер сертификата – GYB091118.

Шкаф положительного давления:

Шкаф положительного давления синхронизирован с системой регулирования во взрывозащищенном блоке, что обеспечивает подачу чистого и безопасного сжатого воздуха в камеру. Избыточное давление предотвращает проникновение опасных газов и пыли, соблюдая высокие стандарты взрывозащищенности.

Шкаф оснащен интеллектуальной системой централизованного управления, ЖК-дисплеем, автоматической вентиляцией, автоматическим питанием с задержкой, а также функциями автоматической подачи воздуха при снижении давления и сигнализации о неисправностях.

Конструкция шкафа:

Шкаф состоит из двух частей: камеры положительного давления для установки невзрывозащищенных приборов и камеры управления, где размещён взрывозащищенный блок с системой регулирования давления. Оболочка шкафа изготовлена из холоднокатаной стали толщиной 2–3 мм, вентиляционные трубки – из оцинкованной стали, а кабели прокладываются через специальные соединительные устройства. На передней панели имеется стеклянное окно для отображения счетчиков и индикаторов.

Показатели безопасности:

• При превышении давления 280 Па система автоматически сбрасывает давление.
• При снижении давления до 50–80 Па срабатывает сигнал тревоги.
• При падении давления ниже 50 Па, питание устройства отключается автоматически.

Как это работает:

После подключения 220-вольтового питания к взрывозащищенному блоку управления и нажатия кнопки «пуск», через электромагнитный контакт открывается воздухозаборный трубопровод. Сжатый воздух, отфильтрованный и с пониженным давлением, подается в камеру, где выводятся опасные газы. Когда концентрация вредных веществ снижается до безопасного уровня, контакт замыкается автоматически.

Регулировка положительного давления:

Давление регулируется с помощью ручки на дроссельной заслонке. Поворот по часовой стрелке увеличивает давление, против – уменьшает. Оптимальное значение — 250 Па. При снижении давления ниже нормы рекомендуется проверять герметичность системы.

Выбор функции блокировки:

Для использования в опасных зонах: при падении давления ниже 50 Па блокирующий контакт размыкается, а во второй категории контакт может оставаться разомкнутым до восстановления давления. Эта функция регулируется через положение переключателя T2.

Система охлаждения:

Для стабильной работы используется водяное охлаждение: охлаждающая вода подается в теплообменник, эффективно отводя тепло и поддерживая постоянную температуру.

Об изоляции и взрывозащите:

Электрический шкаф взрывозащищенного типа имеет отдельную камеру для проводки. Корпус выполнен из алюминия и оборудован взрывозащищенной мышью для управления дисплеями. Ключевые компоненты защищены уплотнителями и технологиями безопасности, такими как искробезопасные соединения.
