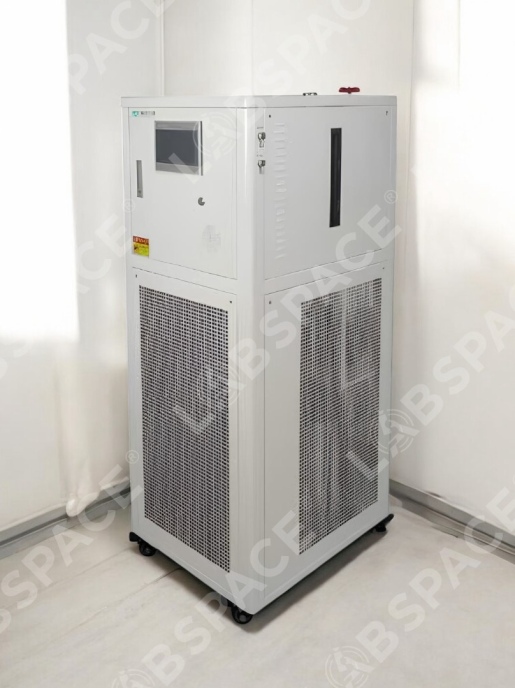

Процесс-термостат SCIENTZ L6-8

Система контроля низкой температуры L6-8 от SCIENTZ, современное интеллектуальное управление температурными режимами в диапазоне от -75 °C до -40 °C. Подходит для мониторинга температурных процессов в различных сферах. Точность регулировки температуры до ±0,5 °C, мощность охлаждения от 0,9 кВт до 2,8 кВт.

Конструкция:

Устройство для контроля температуры включает в себя циркуляционный насос, компрессор, конденсатор, вентилятор, фильтр-осушитель, расширительный клапан, испаритель, газожидкостный сепаратор, датчики, манометр среднего давления, резервуар для хранения холода, расширительный бак и контроллер.

Современные технологии и высококачественные компоненты гарантируют эффективное и стабильное управление температурой. Система работает по циклу охлаждения, при этом все элементы функционируют в взаимодействии для точной настройки температуры в заданной области.

Функции:

• Диапазон средних температур: -80°C ~-20°C
• Управление осуществляется с использованием ПИД-регулятора с нечеткой логикой.
• Протокол связи: интерфейс RS 485 протокола MODBUS RTU
• Панель управления: 7-дюймовый цветной сенсорный экран для просмотра данных и записи температурных кривых.
• Поддержка редактирования программ: до 5 программ, каждая из которых включает 30 шагов.
• Объект термостанции: контроль температуры компонентов и выходного теплопроводного материала с функцией выбора.
• Контроль разницы температур: установка и мониторинг разницы температур между рубашкой реактора и содержащимся в ней материалом.
• Температурная обратная связь: контроль температуры устройства, выходного потока и материала реактора с помощью датчика PT100.
• Защита безопасности: с функцией самодиагностики, защита от перегрузки морозильной камеры, высоковольтные реле давления, реле перегрузки, устройства тепловой защиты и другие функции гарантии безопасности.

Области применения:

Эта система контроля температур используется в устройствах с реакциями, таких как реакторы и системы дистилляции. Она актуальна для различных секторов, включая научные исследования, университеты, автомобилестроение, фармацевтические и нефтехимические отрасли, а также биохимию и аэрокосмическую промышленность.

Взрывозащищенный шкаф:

Модели с водяным охлаждением, такие как EXPXdmbIBT4 и EXPXdmbiCt4, созданы в соответствии с национальным стандартом GB3836.5-2004. Они предназначены для использования в средах с опасными газами и пылью и обеспечивают безопасность с маркировкой Expxdmb lCT4 (номер сертификата GYB091118).

Шкаф положительного давления оснащен системой, обеспечивающей подачу чистого сжатого воздуха в камеру, создавая положительное давление и предотвращая проникновение опасных газов и пыли. Продукт также имеет функции централизованного управления, текстовый ЖК-дисплей, автоматическую вентиляцию, сигнализацию о неисправностях и автоматическое отключение питания в случае опасности.

Составные части шкафа:

Шкаф положительного давления состоит из двух частей: камера давления для установки невзрывозащищенных приборов и камера управления, содержащая взрывозащищенное оборудование.

Корпус шкафа изготовлен из холоднокатаной стали толщиной 2–3 мм, вентиляционные трубы — из оцинкованной стали, кабели подключены через специальные устройства. Стеклянное витринное окно установлено на входной двери для отображения счетчика и индикаторов состояния.

Показатели безопасности:

• Давление > 280 Па: автоматическое включение вытяжки.
• Давление < 80 Па: активация сигнала тревоги.
• Давление < 50 Па: автоматическое отключение питания.

Как это работает:

Шкаф работает на основе подачи 220 В на управляющий блок. После активации нажатием кнопки «пуск» электромагнитный клапан открывает воздухозаборный трубопровод, позволяя сжатому воздуху поступать в камеру положительного давления. Опасные газы выводятся через специальную вентиляцию, и при обеспечении безопасного уровня газа, система восстанавливает работу оборудования внутри шкафа.

Регулировка значения положительного давления:

Настройка давления осуществляется с помощью ручки на дроссельной заслонке. Поворот ручки по часовой стрелке увеличивает давление, в то время как против часовой — уменьшает. Рекомендуемое значение давления — 250 Па. Важно контролировать открытие воздухозаборника и герметичность камеры при низком давлении.

Если шкаф функционирует в опасных условиях зоны 1 и давление опускается ниже 50 Па, блокировочный контакт должен отключаться. В зоне 2 контакт может остаться разомкнутым до решения проблемы, однако необходимо следить за восстановлением давления выше 50 Па.

Система охлаждения:

Метод водяного охлаждения контролирует подачу охлаждающей воды в теплообменник, эффективно удаляя излишнее тепло и поддерживая стабильную температуру внутри шкафа.

Изоляция и взрывозащита:

Электрический шкаф взрывозащищенного типа включает:

• Отдельную секцию для проводки.
• Независимый теплоотвод для мощностей свыше 7,5 кВт с алюминиевым корпусом.
• Полностью алюминиевую конструкцию.
• Поддержку дисплеев с диагональю 7 дюймов и более.

Компрессоры могут быть как взрывозащищенными, так и с силиконовым уплотнением, и оснащены искробезопасной упаковкой для клеммных блоков.

Циркуляционный вентилятор и насос включают взрывозащищенные компоненты. Датчики температуры и давления установлены в различных зонах для повышения общей безопасности системы.
