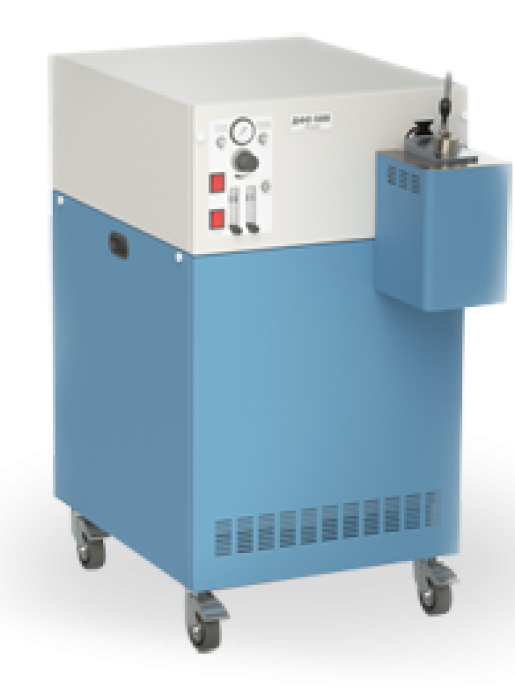

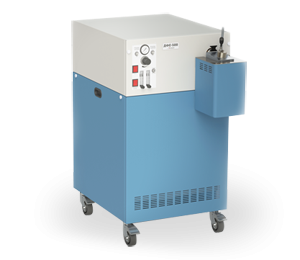

Оптико-эмиссионный спектрометр для анализа металлов Спектр ДФС-500
Компактность и надежность
Оптико-эмиссионный спектрометр ДФС-500 – компактный надежный современный прибор для анализа как черных, так и цветных металлов на все легирующие элементы и примеси, включая серу, фосфор, углерод.
Более 400 таких спектрометров успешно эксплуатируются на металлургических и машиностроительных предприятиях России и Украины, Беларуси и Казахстана, Таджикистана, Бразилии, Индии, Кореи.
Точность
Отличное решение для металлургического, литейного и машиностроительного производства. Эмиссионный спектрометр ДФС-500 обеспечивает определение концентраций всех легирующих элементов и примесей с точностями превышающими требования ГОСТ и других нормативных документов.
Простота и удобство эксплуатации
Открытая конструкция столика и удобный механизм прижима позволяют анализировать образцы различной формы. Для анализа стержней и проволоки существуют специальные адаптеры. Специальные вставки из нитрида бора позволяют анализировать образцы маленьких размеров.
Различные исполнения и расширенные возможности
Спектрометр ДФС-500 по согласованию выпускается в различных вариантах исполнения, что существенно расширяет возможности использования спектрометра на предприятии.
Варианты исполнения
ДФС-500ДФС-500H. Настольный вариант.
Оптимизация рабочего пространства – один из этапов бережливого производства. Компактное исполнение спектрометра для установки на стол в лаборатории позволяет оптимизировать рабочее пространство. Аналитические возможности полностью совпадают с базовым вариантом исполнения.
ДФС-500B. Вариант с дополнительным выносным штативом.
Дополнительный выносной штатив спектрометра ДФС-500В позволяет анализировать детали и конструкции различной формы, габаритов и веса, которые невозможно установить на столик основного штатива. Выносной штатив также продувается аргоном, что обеспечивает высокую точность результатов и дает возможность анализа углерода в сталях.
ДФС-500Д. Настольный вариант с дополнительным воздушным штативом.
Установка дополнительного воздушного штатива с генератором дает возможность анализировать металлические и неметаллические порошковые пробы, геологические пробы, образцы сложной формы и т.п. Компактный современный генератор воздушного штатива обеспечивает перестройку режимов разряда в широком диапазоне (униполярный и биполярный искровой разряд управляемой формы, дуга постоянного и переменного тока), что позволяет решать нестандартные задачи спектрального анализа.
Технические характеристики
Общие характеристики спектрометра ДФС-500
| Элемент основы | Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn, Pb и другие |
| Диапазон измеряемых концентраций | 0,0001% - десятки %. |
| Относительная погрешность (в зависимости от концентрации) | в 2…3 раза лучше требований ГОСТ на спектральные методы анализа |
| Время анализа | 10…40 с. |
Оптическая система
| По схеме Пашена Рунге с кругом Роуланда | 0.5м. |
| Продувка аргоном | расход аргона около 0,05 л./мин. |
| Спектральный диапазон основной | 174 – 424 нм. |
| Дополнительный диапазон (по заказу, для анализа натрия) | 589 нм. |
| Приемники излучения | 11 (по доп. заказу -12) линейных детекторов по 4096 пикселей |
Штатив
| Открытая конструкция, удобная для анализа образцов различных размеров и формы | |
| Продувка аргоном во время анализа | 4 л./мин. |
| Холостая продувка аргоном | 0,1 л./мин. |
| Длина кабеля выносного штатива (для ДФС-500В) | 2,5 м |
| Дополнительный воздушный штатив (для ДФС-500Д) | Без продувки аргоном |
Источник возбуждения
| СПАРК-500А | Цифровой генератор низковольтной искры управляемой формы в атмосфере аргона |
| Ток обострения | 175 - 350А |
| Ток разряда | 5 - 40 А |
| Длительность разряда | 50 – 1000 мкс. |
| Частота | 50 – 400 Гц. |
Дополнительный генератор для воздушного штатива (для ДФС-500Д)
| СПАРК-500В | Цифровой генератор низковольтной искры/дуги управляемой формы и полярности |
| Полярность | Прямая, обратная, переменная |
| Ток искры/импульсной дуги | 2,5…40 А |
| Ток непрерывной дуги | 2,5…15 А |
| Длительность импульса | от 150 мкс |
| Частота | 50…250 Гц, режим непрерывной дуги |
Условия эксплуатации
| Температура | 15…35 °C. |
| Максимальная скорость изменения | ±1 С/час |
| Относительная влажность | <= 80% |
| Требования к аргону | Содержание аргона не менее 99,998% |
| Сеть | 230 В 50 Гц |
| Потребляемая мощность | Не более 1 кВА |
| Потребляемая мощность (ДФС-500Д) | Не более 2 кВА |
Требования к аргону
| Аргон высокой чистоты по ТУ 6-21-12-94 (содержание аргона не менее 99,998%) |
| Имеется встроенный фильтр дополнительной очистки и осушки аргона. |
Габариты (Глубина х Ширина х Высота) и вес
| Габариты ДФС-500 | 805 х 510 х 975 мм |
| Вес ДФС-500 | 79 кг |
| Габариты ДФС-500Н | 930 х 510 х 430 мм |
| Вес ДФС-500Н | 60 кг |
| Габариты ДФС-500В | 805 х 615 х 975 мм |
| Вес ДФС-500В | 100 кг |
| Габариты ДФС-500Д | 895 х 795 х 595 мм |
| Вес ДФС-500Д | 92 кг |
Комплект поставки
О производителе
За 30 лет существования наша компания стала известна на рынке спектральных приборов в России, странах СНГ, ближнем и дальнем зарубежье. Мы выпускаем спектрометры для анализа элементного состава черных и цветных металлов и сплавов, порошков и других оксидов, моторных и трансмиссионных масел, а также спектрофотометры, монохроматические комплексы и многое другое.
История
Фирма «ОКБ Спектр» создана в 1989 году на базе КБ спектральных приборов ЛОМО - крупнейшего в стране и широко известного во всем мире оптико- механического предприятия. Основное направление нашей деятельности спектральное приборостроение. За время своего существования ОКБ Спектр прошло путь от разработки и изготовления отдельных электронных узлов до самостоятельной разработки и выпуска спектральных приборов.
С 2003 года разработка, производство и обслуживание спектральных приборов, ранее выпускавшихся в ЛОМО - эмиссионных спектрометров МФС-7, МФС-8, ДФС-51, спектрофотометра СФ-56, монохроматора МДР-41 – полностью передано ОКБ Спектр.
Сегодня
Одним из важнейших направлений деятельности фирмы является разработка новой техники. Мы серийно выпускаем современные оптико-эмиссионные спектрометры для решения задач анализа материалов в различных отраслях промышленности ДФС-500, МФС-12, МФС-11; начато серийное производство мобильного спектрометра для анализа металлов ДФС-100М и малогабаритного настольного спектрометра ДФС-100Н; хорошо известны в России и за её пределами спектрофотометры СФ-2000 и СФ-56; для получения информации о спектральных и цветовых характеристиках различных объектов и об изменениях этих характеристик в режиме реального времени разработан новый универсальный спектрометр СМ-2020.
ОКБ Спектр выпускает широкую гамму спектральной техники для решения различных аналитических задач в науке, промышленности, криминалистике, медицине, экологии, других отраслях. При этом мы не просто продаем серийно выпускаемые приборы, а максимально ориентируемся на потребности заказчиков. Например, на базе монохроматоров МДР-41 мы разрабатываем и выпускаем сложные спектральные комплексы для решения самых разнообразных задач, возникающих у наших покупателей.
Продукция нашей фирмы хорошо известна как в России, так и в ближнем и дальнем зарубежье.
Важное место в нашей деятельности занимает модернизация приборов прошлых лет выпуска. Установив на прибор, изготовленный 20 - 25 лет назад, новую электронику, заказчик получает вполне современный прибор, способный успешно решать современные аналитические задачи.
Одна из основных задач предприятия — постоянный контроль и повышение качества выпускаемой продукции. Система менеджмента качества ОКБ Спектр сертифицирована в соответствии с ISO 9001.
